SF6气体回收装置核心技术

时间：2020-11-16

SF6气体回收装置核心技术

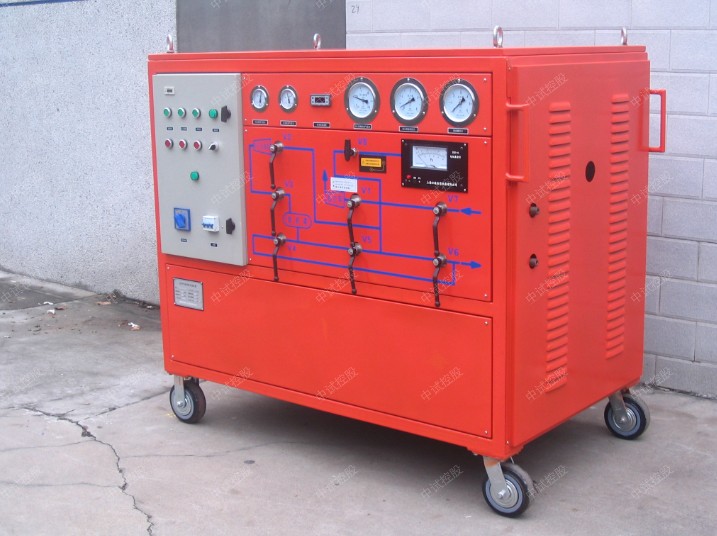

SF6气体回收装置是按照DL/T662-1999《六氟化硫充气及回收装置》标准生产的，由SF6压缩机、真空泵、真空系统有防回油装置冷凝系统、储液罐、净化系统内置可再生干燥过滤器、尘埃过滤器、球型阀门、真空计以及电气控制，压力探测，温度计及报警装置的控制和仪表盘等辅助设施等组成。

适用于SF6电器，GIS组合电器SF6气体绝缘电器设备的制造厂，使用运行科研等部门。

产品别名
SF6气体回收充气装置、便携式SF6(六氟化硫)气体回收装置、sf6气体回收装置、sf6气体回收设备、sf6气体回收充放装置、sf6回收净化装置、sf6便携式回收装置、sf6回收装置、sf6气体回收充气装置、sf6回收仪器、sf6回收设备、sf6气体抽充装置、sf6气体充气回收装置、ZSQH-60sf6气体回收仪器、sf6气体液态回收装置、sf6气体回收净化装置、sf6气体回收净化充放装置、sf6气体回收提纯装置、sf6 气体回收装置、sf6回收充气装置、六氟化硫回收装置、六氟化硫气体回收装置

产品特性

1、对装置本机和SF6开关及GIS抽真空及真空测量

2、对液化罐抽真空及真空测量

3、对装置本身抽真空及真空测量

4、对SF6开关充气

5、对电器设备中的SF6气体进行回收包括水份处理、油份处理

6、对回收和回充的SF6气体进行干燥、净化处理

7、对SF6电器中的SF6气体进行回收、液化储存及残压测定

8、可容纳80升容积的贮液罐，在设备本体内。

9、对SF6气体进行压缩液态贮存。

10、该装置为移动式。

型式		冷冻液化真空水冷移动式
工作环境温度		-10℃～40℃
回收	初压力(Mpa)	0.8
	终压力(Mpa)	≤0.05
	1m3容积所需时间(h/m3)	≤1
充气	初压力(Pa)	≤133
	终压力(Mpa)	0.7
	1m3容积所需时间(h/m3 )	≤0.3
抽真空从0.1MPa至133Pa需时间 (h/m3 )		≤0.7
极限真空 (Pa)		≤10
回收后SF6气体纯度（50KG）	水分(PPM/V)	≤60
	油分(PPM/W)	≤5
	尘埃(um)	≤1
贮	贮存方式	气液态
存	压力(MPa)	4.0
容	容积(L)	80
器	贮液量(kg)	80
液化方式		冷冻液化
汽化方式		电加热
干燥过滤器再生方式		真空加热活化再生
电源		三相 3Φ 380V有零线
总功率(kW)		≤8
噪声dB(A)		≤75
外形尺寸(mm)		1400mm×1000mm×1000mm
设备自重(kg)		≤680KG

主要配置
1、SF6压缩机要求：CA-0300封闭压缩机（美国EMERSON公司COPELAND产品）
a：理论排气量：12m3/h
b：最大排气压力：2.5Mpa
c：最小吸气压力：50Kpa
d：最大吸气压力：0.35~0.8 Mpa
e：功率：2.2KW
f：电源：380V 50HZ
2、真空泵采用：双级旋片式真空泵（2XZ-4A）
a：真空泵采用水冷式
b：抽真空速率4L/s
c：极限真空度0.06pa
d：功率1KW
3、 SF6制冷机组的要求：日本TOSHIBA 合资主机 1KW
4、过滤系统（净化系统）：过滤器双级过滤，真空活化自再生处理）
5、接头：M27*1.5
6、安全阀：A21H
7、阀门: DN15—13.5MPa
8、贮液罐：80L，最高压力2.6Mpa
9、压力表：TECSIS 德国1413 、热偶真空计
10、液化器：加热
