超低频高压发生器核心技术

时间：2020-11-16

超低频高压发生器核心技术

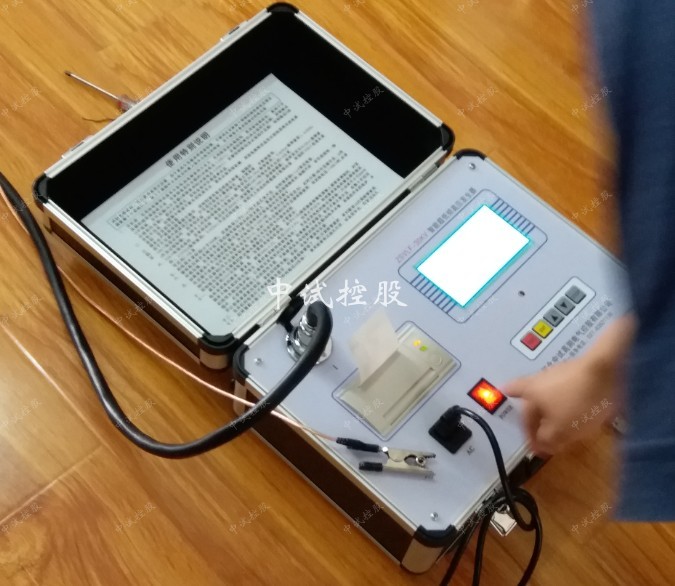

VLF超低频高压发生器结合了现代数字变频先进技术，采用微机控制，升压、降压、测量、保护完全自动化，并且在自动升压过程中能进行人工干预。由于全电子化，所以体积小重量轻、大屏幕液晶显示，清晰直观、打印机输出试验报告。设计指标完全符合《电力设备专用测试仪器通用技术条件，第4部分：超低频高压发生器通用技术条件》电力行业标准，使用十分方便。现在国内外均采用机械式的办法进行调制和解调产生超低频信号，所以存在正弦波波形不标准，测量误差大，高压部分有火花放电，设备笨重，而且正弦波的二，四象限还需要大功率高压电阻进行放电整形，所以设备的整体功耗较大。VLF超低频高压发生器均能克服这样一些不足之处.

产品别名
超低频高压发生器、VLF超低频高压发生器、程控超低频高压发生器、超低频交流高压试验装置、超低频耐压试验装置超低频发生器

产品特性
1.电流、电压数据均直接通过高压侧采样获得，所以数据真实、准确。
2.过压保护：当输出超过所设定的限压值时，仪器将停机保护，动作时间小于２０ms。
3.过流保护：设计为高低压双重保护，高压侧可按设定值进行精确停机保护；低压侧的电流超过额定电流时将进行停机保护，动作时间都小于２０ms。
4.高压输出保护电阻设计在升压体内，所以外面不需另接保护电阻。
5.由于采用了高低压闭环负反馈控制电路，所以输出无容升效应。

1、输出额定电压：参见下表
2、输出频率：0.1Hz、0.05Hz、0.02Hz。
3、带载能力：参见下表
   0.1 Hz 最大1.1μF(理论值，现场电缆长度为1－3公里）
   0.05 Hz 最大2.2μF(理论值，现场电缆长度为1－3公里）
   0.02 Hz 最大5.5μF(理论值，现场电缆长度为1－3公里）

4、测量精度：满量程的３%
5、电压正，负峰值误差：≤３%
6、电压波形失真度：≤５％
7、使用条件：户内、户外；温度：-10℃∽+40℃；湿度：≤85％RH
8、电源：交流50 Hz，220V ±5%
9、电源保险管：参见下表

型号	额定电压	带载能力	重量	用途
VLF-30	30kV （峰值）	0.1Hz≤1.1μF	控制器：4㎏尺寸：长×宽×高 360×250mm×230mm	10kV电缆、发电机等
		0.05Hz≤2.2μF	升压体：25㎏尺寸：长×宽×高 323mm×174mm×323mm
		0.02Hz≤5.5μF
VLF-40	40kV （峰值）	0.1Hz≤1.1μF	控制器：5㎏尺寸：长×宽×高 360mm×250mm×230mm	13.8kV电缆、发电机等
		0.05Hz≤2.2μF	升压体：30㎏尺寸：长×宽×高 357mm×208mm×343mm
		0.02Hz≤5.5μF
VLF-50	50kV （峰值）	0.1Hz≤1.1μF	控制器：6㎏尺寸：长×宽×高 360mm×250mm×230mm	15.75kV电缆、发电机等
		0.05Hz≤2.2μF	升压体：45㎏尺寸：长×宽×高 357mm×210mm×365mm
		0.02Hz≤5.5μF
VLF-60	60kV （峰值）	0.1Hz≤1.1μF	控制器：6㎏尺寸：长×宽×高 360mm×250mm×230mm	18kV电缆、发电机等
		0.05Hz≤2.2μF	升压体：50㎏尺寸：长×宽×高 357mm×220mm×370mm
		0.02Hz≤5.5μF
VLF- 80	80kV （峰值）	0.1Hz≤0.5μF	控制器：8㎏尺寸：长×宽×高 360mm×250mm×230mm	35kV电缆、发电机等
		0.05Hz≤1.0μF	升压体：55㎏尺寸：长×宽×高 357mm×240mm×390mm
		0.02Hz≤2.5μF
VLF- 90	90kV （峰值）	0.1Hz≤0.5μF	控制器：9㎏尺寸：长×宽×高 360mm×250mm×230mm	35kV电缆、发电机等
