油浸式试验变压器技术指标

时间：2020-11-16

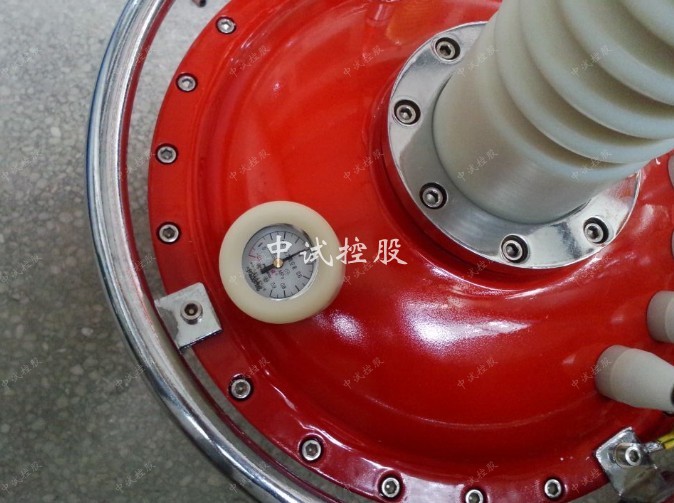

油浸式试验变压器技术指标

NR系列油浸式/充气式/干式试验变压器（下称试变）又称升压器，它是发电站、供配电系统及科研单位等广大用户的基本试验设备。用于对各种电器产品、电气设备、绝缘材料等进行规定电压下的绝缘强度试验，考核产品的绝缘水平，发现被试品的绝缘缺陷，衡量承受过电压的能力。

产品别名
油式试验变压器、油式变、油浸式高压试验变压器、油式高压试验变压器、高压试验变压器、电力高压试验变压器、超轻型高压试验变压器、串级式高压试验变压器、交直流高压试验变压器、高压升压器、高压耐压机、高压耐压仪、试验变

产品特性
1、YD系列油浸式试验变压器选材优良，质量可靠，年稳定性好。
2、电压裕度大，电晕声小，局放小。
3、采用新式绝缘材料，体积小，重量轻。

电源控制箱具有重量轻，体积小，造型美观，性能稳定，使用携带方便等特点，特别使用于现场操作使用，是国内更新换代的新型交直流两用高压试验变压器。NRCX 电源控制箱使用于电力系统及各电力用户的现场检测各种电气设备的绝缘性能试验、电器产品的直流高压小电流的各种电压系统或装置中的高压电源。

电源控制箱
产品特性
具有重量轻，体积小，造型美观，性能稳定，使用携带方便等特点

注意事项
1. 高压电力试验设备的绝缘试验，除熟悉本产品说明书外，还必须按国家标准GB/T 16927-1996《高压试验技术》和DL/T 596-1996《电力设备预防性试验规程》的规则规程做相关试验。
2. 由于本系列产品的为断续使用方式，在额定输出容量下的连续使用不能超过30分钟。
3. 操作箱（台）使用前外壳必须接地。
4. 调压器把手在合闸前必须置放零位，否则接触器拒动
5. CX系YD（J）系列交流试变技术参数

型号	容量（KVA）	高压输出电压（KV）	高压输出电流（mA)		低压输入		变化	温升℃ 30分钟
型号	容量（KVA）	高压输出电压（KV）	高压输出电流（mA)		V	A	变化	温升℃ 30分钟
YDJ-1.5	1.5	50	30		200	7.5	500	10
YDJ -2	2	50	60		200	10	500	10
YDJ -3	3	20	150		200	15	500	10
YDJ -5	5	50	100		200	25	500	10
YDJ -10	10	50	200		220/380	50/26	500	10
YDJ -20	20	50	400		380	53	500	10
YDJ -30	30	50	600		380	79	500	10
YDJ -40	40	50	800		380	105	500	10
YDJ -50	50	50	1000		380	132	500	10
YDJ -5	5	100	50		200	25	1000	10
YDJ -10	10	100	100		200/380	50/26	1000	10
YDJ -20	20	100	200		380	53	1000	10
YDJ -30	30	100	300		380	79	1000	10
YDJ -40	40	100	400		380	105	1000	10
YDJ -50	50	100	500		380	132	1000	10
YDJ -100	100	100	1000		500	200	1000	10
YDJ -150	150	100	1500		500	300	1000	10
YDJ -200	200	100	2000		500	400	1000	10
YDJ -250	250	100	2500		380	657	1000	10
YDJ -10	10	150	66.7		380	26.3	1500	10
YDJ -20	20	150	133		380	53	1500	10
YDJ -25	25	150	166.7		380	65.8	1500	10
YDJ -30	30	150	200		380	79	1500	10
YDJ -50	50	150	333		380	132	1500	10
YDJ -100	100	150	666		500	200	1500	10
YDJ -150	150	150	1000		500	300	1500	10
YDJ -200	200	150	1333		500	400	1500	10
YDJ -250	250	150	1666		380	658	1500	10
YDJ -30	30	200	150		380	79	2000	10
YDJ -50	50	200	250		380	132	2000	10
YDJ -100	100	200		500	380	263	2000	10
YDJ -150	150	200		750	500	300	2000	10
YDJ -200	200	200		1000	500	400	2000	10
YDJ -250	250	200		1250	500	500	2500	10
YDJ -30	30	250		120	380	79	2500	10
YDJ -50	50	250		200	380	132	2500	10
YDJ -100	100	250		400	380	263	2500	10
YDJ -150	150	250		600	500	300	2500	10
YDJ -200	200	250		800	500	400	2500	10
YDJ -250	250	250		1000	500	500	2500	10
YDJ-30	30	300		100	500	60	2500	10

注：100KVA及以上的输入电压可提高到3000V或者由用户提出。

类型	规格型号	容量	高压输出(KV)		高压电流(mA)		低压输入		变比(高/仪)	温升℃
类型	规格型号	(KVA)	AC	DC	AC	DC	电压(V)	电流(A)	变比(高/仪)	30分钟
YD系列油浸式试验变压器	YDJ（Z）-1.5/50	1.5	50	70	30	21.4	200	7.5	500	10
	YDJ（Z）-2/50	2	50	70	40	28.6	200	10	500	10
	YDJ（Z）-5/50	5	50	70	100	71.4	200	25	500	10
	YDJ（Z）-10/50	10	50	70	200	142.9	380	50	500	10
	YDJ（Z）-20/50	20	50	70	400	285.7	200/380	100/52.6	500	10
	YDJ（Z）-30/50	30	50	70	600	428.6	200/380	150/79	500	10
	YDJ（Z）-50/50	50	50	70	1000	714.3	200/380	250/132	500	10
	YDJ（Z）-5/100	5	100	140	50	35.7	200	25	1000	10
	YDJ（Z）-10/100	10	100	140	100	71.4	200	50	1000	10
	YDJ（Z）-20/100	20	100	140	200	142.9	200/380	100/53	1000	10
	YDJ（Z）-30/100	30	100	140	300	214.3	200/380	150/79	1000	10
YDQ系列充气式试验变压器	YDQ-3/50	3	50	-	60	-	200	15	500	10
	YDQ-5/50	5	50	-	100	-	200	25	500	10
	YDQ-10/50	10	50	-	200	-	200	50	500	10
	YDQ-20/50	20	50	-	400	-	400	53	500	10
	YDQ-30/50	30	50	-	600	-	400	79	500	10
	YDQ-50/50	50	50	-	1000	-	400	12	500	10
	YDQ-5/100	5	100	-	50	-	200	25	1000	10
	YDQ-10/100	10	100	-	100	-	200	50	1000	10
	YDQ-20/100	20	100	-	200	-	400	53	1000	10
	YDQ-30/100	30	100	-	300	-	400	79	1000	10
	YDQ-50/100	50	100	-	500	-	400	132	1000	10
	YDQ-20/150	20	150	-	133	-	400	53	1500	10
	YDQ-30/150	30	150	-	200	-	400	80	1500	10
	YDQ-50/150	50	150	-	333	-	400	132	1500	10
GTB系列干式试验变压器	GTB-1.5/50	1.5	50	-	30	-	200	-	500	-
	GTB-2/50	2	50	-	40	-		-	500	-
	GTB-3/50	3	50	-	60	-		-	500	-
	GTB -5/50	5	50	-	100	-		-	500	-
	GTB -10/50	10	50	-	200	-		-	500	-
	GTB -15/50	15	50	-	300	-		-	500	-
	GTB -20/50	20	50	-	400	-		-	500	-
	GTB -25/50	25	50	-	500	-		-	500	-
	GTB -30/50	30	50	-	600	-		-	500	-
	GTB -5/100	5	100	-	50	-		-	1000	-
	GTB -10/100	10	100	-	100	-		-	1000	-
	GTB -15/100	15	100	-	150	-		-	1000	-
	GTB -20/100	20	100	-	200	-		-	1000	-
	GTB -25/100	25	100	-	250	-		-	1000	-
	GTB -30/100	30	100	-	300	-		-	1000	-

容量/输入电压(kV)	容量（kVA）	控制方式	容量/输入电压（kV）	容量（kVA）	控制方式
CX-1.5/0.2	1.5	手调	CT-1.5/0.2	1.5	自动
CX -3/0.2	3		CT -3/0.2	3
CX -5/0.2	5		CT -5/0.2/0.4	5
CX -10/0.2	10		CT -10/0.2/0.4	10
CX -15/0.2/0.4	15		CT -15/0.2/0.4	15
CX -20/0.2/0.4	20		CT -20/0.2/0.4	20
CX -30/0.2/0.4	30		CT -30/0.2/0.4	30
CX -50/0.2/0.4	50		CT -50/0.2/0.4	50
CX -100/0.2/0.4	100		CT -100/0.2/0.4	100
CX -150/0.2/0.4	150		CT -150/0.2/0.4	150
