氧化锌避雷器测试仪技术指标

时间：2020-11-16

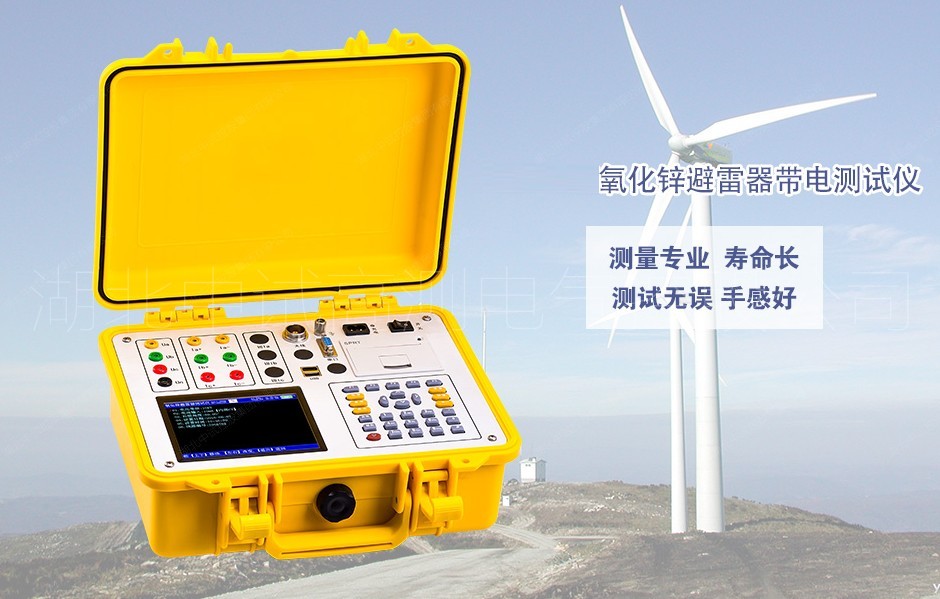

氧化锌避雷器测试仪技术指标

氧化锌避雷器测试仪是用于检测氧化锌避雷器电气性能的专用仪器，该仪器适用于各种电压等级的氧化锌避雷器的带电或停电检测，从而及时发现设备内部绝缘受潮及阀片老化等危险缺陷。氧化锌避雷器测试仪操作简单、使用方便，测量全过程由单片机控制，可测量氧化锌避雷器的全电流、阻性电流及其谐波、工频参考电压及其谐波、有功功率和相位差，大屏幕可显示电压和电流的真实波形。仪器运用数字波形分析技术，采用谐波分析和数字滤波等软件抗干扰方法使测量结果准确、稳定，可准确分析出基波和3～7次谐波的含量，并能克服相间干扰影响，正确测量边相避雷器的阻性电流。本机配有高速面板式打印机，可充电电池，试验人员在现场使用十分方便。仪器采用独特的高速磁隔离数字传感器直接采集输入的电压、电流信号，保证了数据的可靠性和安全性。

产品别名
氧化锌避雷器测试仪、氧化锌避雷器特性测试仪、氧化锌测试仪、避雷器阻性泄漏电流检测仪、氧化锌避雷器带电测试仪

产品特性
1）氧化锌避雷器测试仪采用大屏幕液晶显示，全中文菜单操作，使用简便。
2）高精度采样、处理电路，先进的付里叶谐波分析技术，确保数据更加可靠。
3）仪器采用独特的高速磁隔离数字传感器直接采集输入的电压、电流信号，保证了数据的可靠性和安全性。
4）支持无线同步电压取样方式。
5）具有阻性电流基波峰值输出、边相校正等功能。
6）仪器配有可充电电池、日历时钟、微型打印机，可存储120组测量数据

全电流测量范围		有效值 0—10mA，50Hz/60Hz
		准确度：±（读数×5%±5μA）
阻性电流基波测量准确度（二次法不含相间干扰）		±（读数×5%±5μA）
电流谐波准确度		±（读数×10%±10μA）
参考电压输入范围		有效值 25V—250V，总谐波含量＜30%，50Hz/60Hz
参考电压测量准确度		±（读数×5%±0.5V）
电压谐波测量准确度		±（读数×10%）
基波电流电压夹角Φ		0-360°
电池工作时间		主机6小时
充电电源		220V±10% 50Hz/60Hz
充电时间		5小时
主机体积		325mm×280mm×140mm
主机重量		3.5Kg(不含线缆)
工作环境	温度	-10℃—50℃
	湿度	＜90%
