全自动绝缘油介电强度测试仪(单/三杯)核心参数

时间：2020-11-16

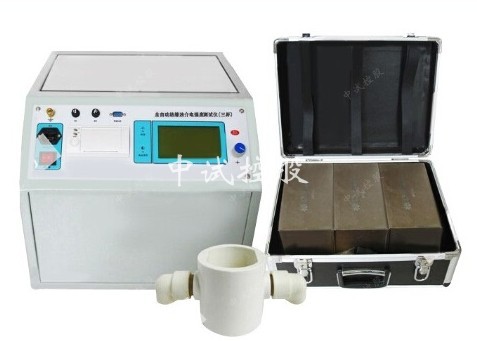

全自动绝缘油介电强度测试仪(单/三杯)核心参数

全自动绝缘油介电强度测试仪是依据国际IEC-156和国际GB507-2002《绝缘油介电强度测定法》的要求，结合广大使用者反馈的意见，而开发的全自动化仪器。

全自动绝缘油介电强度测试仪选用单片机为主导，先设定后开机测试的方法，全部过程由微机自动运行控制，操作简单，方便适用。全自动绝缘油介电强度测试仪内设三只试验油杯，可根据需要选择各种试验程序，可以选择三油杯同时进行试验，大大缩短了试验时间。该仪器是一种具有全自动智能化程序控制功能且性能可靠的多油杯耐压测试仪，使用者仅需选择试验程序或自定义程序，仪器即可自动完成整个试验过程，并储存打印测试报告，通过USB和RS232接口与电脑连接远程控制；使原本枯燥无味的绝缘油耐压试验变得轻松快捷。

产品别名
绝缘油测试仪、油耐压测试仪、绝缘油耐压测试仪、油介电强度测试仪、绝缘油介电强度自动测试仪、绝缘油耐压自动测试仪、全自动绝缘油耐压测试仪、微电脑全自动绝缘油测试仪、自动试油机、全自动试油器、便携式油耐压试验装置、电强度测试仪

产品特性
1、专用击穿检测电路，在线实时击穿监测，确保短时击穿，迅速回零，保证击穿时间小于1ms，避免绝缘油碳化或生成纤维；切断电流小于5mA且可以任意设置切断电流大小1.0mA～35mA；确保绝缘油的多次击穿而不影响死机、黑屏现象；
2、采用了微型TPU-A面板式打印机，自动一次性打印输出
3、本仪器采用全自动磁振子搅拌，消除油样的不均匀和气泡
4、精密标准正弦发生电路及变比和反馈监控电路，保证测量准确；
5、智能程序控制，通过三次升压三杯试品可循环进行试验，大大缩短试验时间，提高工作效率；
6、油杯内置调节螺母，快速、简单、高精度地调整电极间的距离，方便校准。
7、在仪器测试运行时，如果突然停电或三杯未执行完所有程序，微机自动记录已测试的数据并暂停执行设定的程序直到再次通电将继续按断电前的程序运行。

相关产品

参数	型号
参数	全自动绝缘油介电强度测试仪(单杯)	全自动绝缘油介电强度测试仪(三杯)
工作电源	AC 220V ±10%、50HZ ±5%
测量范围	AC 0-80KV
限定电流	10.5mA	-
测量准确度	0.015	-
调压速度	2.5kV/S±10%	-
预定设置	次数1—9	-
搅拌时间	0—1分39秒	-
静置时间	0—10分39秒	-
切断时间	-	小于1ms，避免绝缘油碳化或生成纤维
切断电流范围	-	1.0 mA ～ 25 mA
升压速率	-	1.0 ～ 3.0 kV/S ，可调
电压测量精度	-	分辨率 0.1kV
总功率	-	1.5 kVA
环境温度	5℃—35℃	-2℃-45℃
相对湿度	≤75% RH	≤80%RH
油杯间隙	2.5mm（油杯塞尺直径）
体积	415mm(L)×315mm(W)×315mm(H)	660mm(L)×440mm(W)×480mm(H)
重量	30kg	50kg
