冲击电压发生器技术指标

时间：2020-11-16

冲击电压发生器技术指标

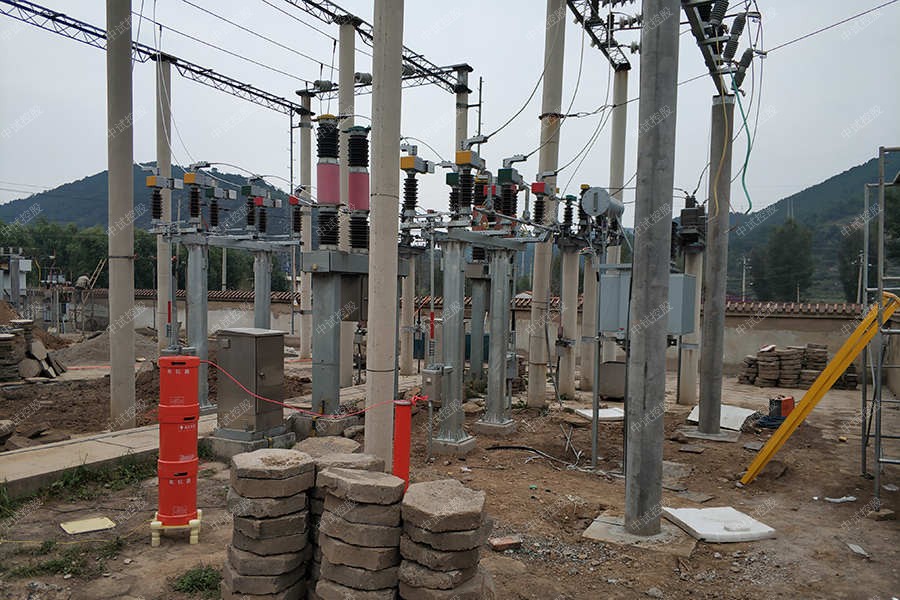

冲击电压发生器主要用于电力设备如：电力变压器、互感器、组合电气合成绝缘子、避雷器等试品进行雷电冲击电压全波、雷电冲击电压截波、操作冲击电压波和陡波的冲击电压试验，检验绝缘性能。
1200kV／2400kV和4800kV系列冲击电压发生器可产生标准雷电全波，操作波和雷电截波三种冲击波形，1200kV系列冲击电压发生器可产生标准雷电波、操作波、雷电截波、振荡雷电波，振荡操作波、线路绝缘子陡波，合成绝缘子陡波和变压器感应操作波共八种冲击电压波形，技术指标符合国家标准和IEC标准的规定，己通过部级鉴定，主要技术性能处于国内领先地位，达到国际同类产品的先进水平。

产品特性

1、成套装置配置完整，电压等级齐全；

2、冲击电压发生器回路电感小，并采取带阻滤波措施，在大电容量负载下仍能产生标准冲击电压波形，负载能力大，国内首创，并运用于科研和企业单位；

3、电压利用系数高，雷电波和操作波分别不低于90％和80％；

4、冲击本体结构紧凑，外形美观，调波方便，操作简单，同步性能好，动作可靠；

5、采用可控硅或LC恒流充电自动控制技术，自动化程度高，抗干扰能力强；

6、截波延时采用电子延时可调电路L—C延时方式；

7、计算机控制测量(光纤)系统。

通过冲击本体输出电压串级直流高电压，再经点火延时装置，触发截波最下一对点火球，该截波装置具有较宽的动作范围和较小的分散性，截波时间在2—5us范围内，截波时间分散性标准偏差不大于0.1us。

产品别名

多球截波

产品特性

截波装置具有较宽的动作范围和较小的分散性
产品参数通过冲击本体输出电压串级直流高电压，再经点火延时装置，触发截波最下一对点火球，该截波装置具有较宽的动作范围和较小的分散性，截波时间在2—5us范围内，截波时间分散性标准偏差不大于0.1us。

标称电压 KV	冲击电容量 μF	级电容量 μF	冲击能量 KJ	级电压 KV	级数	长 mm	宽 mm	顶罩 mm	总高	级高 mm	重量 kg
±300	0.1625	0.325	7.31	±150	2				1260	420	547
±300	0.25	0.25	11.25		2						611
±450	0.1083	0.325	10.97		3				1680	420	694
±450	0.1666	0.5	16.87		3						758
±600	0.08125	0.325	14.63		4				2100	420	842
±600	0.125	0.25	22.5		4						906
±750	0.065	0.325	18.28		5				2850	430	1006
±750	0.1	0.5	28.13		5						1166
±900	0.0542	0.325	21.95		6				3320	430	1188
	0.0833	0.25	33.74		6						1378
±1050	0.0464	0.325	25.58		7				3750	430	1366
±1050	0.714	0.5	39.36		7						1697
±1200	0.406	0.325	29.23		8				4200	430	1545
±1200	0.0625	0.5	45		8						1801
±1350	0.03611/0.055	0.325/0.5	32.91/50.6		9				5200	430	1718
±1500	0.0325/0.05	0.325/0.5	36.56/56.25		10				5700	430	1880
±1600	0.0625	0.5	80	±200	8	4300	2600	3200		7150	7353
	0.09375	0.75	120					3200		7150	7513
	0.125	1	160					3200		7150	8873
±1800	0.0556	0.5	90		9			3200		7800	7838
	0.0833	0.75	135					3200		7800	8018
	0.1111	1	180					3200		7800	9548
±2200	0.0456	0.5	110		11			3200		9150	8810
	0.0682	0.75	165					3200		9150	9090
	0.09091	1	220					3200		9150	10900
±2400	0.0417	0.5	120		12			3600		9700	9294
	0.0625	0.75	180					3600		9700	9534
	0.0833	1	240					3600		9700	11574
±2800	0.0357	0.5	140		14	5000	3000	3600		11000	10266
	0.0536	0.75	210					3600		11000	10546
	0.0174	1	280					3600		11000	12925
±3000	0.0333	0.5	150		15			3800		19000	10750
	0.05	0.75	225					3800		19000	11050
	0.067	1	300					3800		19000	13600
±3200	0.03125	0.5	160	±200	16	5300	3450	4200		12400	13760
	0.04687	0.75	240					4200		12400	14720
	0.0625	1	320					4200		12400	15680
±3600	0.0278	0.5	180		18			4200		13700	15480
	0.04167	0.75	270					4200		13700	16560
	0.0556	1	360					4200		13700	17640
±4000	0.025	0.5	200		20	5800	4040	4900		15000	17200
	0.0375	0.75	300					4900		15000	18400
	0.05	1	400					4900		15000	19600
±4200	0.0238	0.5	210		21			4900		15670	18060
	0.0375	0.75	315					4900		15670	19320
	0.0476	1	420					4900		15670	20580
±4800	0.0208	0.5	240		24			5200		17620	21840
	0.03125	0.75	360					5200		17620	22020
	0.0417	1	480					5200		17620	23500
