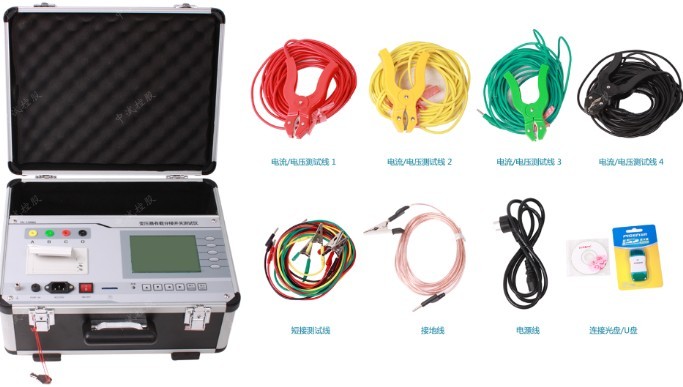

变压器有载开关测试仪

产 品 特 性

1、光线示波器功能
仪器分三通道可同时记录A、B、C三相，仪器可自动捕捉和显示过渡过程中过渡电阻及时间跳变的过程。不受天气影响，功能远比光线示波器优越。
2、较强的综合能力
在一台仪器内可实现对有载分接开关各种参数的测量。如开关选择、切换全过程中有无开断点、过渡波形、过渡时间、过渡电阻、三相同期性等。配合各功能按键，可分析波形中的各时间段的时间及阻值。
3、打印输出
仪器配有一台面板式前换纸型高速打印机。
4、具有良好的抗干扰性能
全铝合金机箱和仪器内配有电源噪音滤波器及抗干扰电路，可在电源质量较差 且有强电磁场干扰的现场进行可靠测量。
5、数据保持，数据通讯
使用者所测量的数据及波形，可保存在仪器内。所存贮的波形多达128组，不会因断电而丢失，现场存贮的试验结果可通过专用数据线经串口传送到计算机里保存。

变压器有载开关测试仪

产 品 特 性

1、测试Y0 Y △型变压器，阻值不用换算直接显示；
2、数据分析人性化，可以自动的找出波形中间的故障，并做记号；
3、波形的显示是根据采样回的数据自动调整阻值和时间的幅度；
4、可以带绕组或不带绕组进行测试；
5、四端接线方式，提供高精度电阻测量且无需导线补偿；
6、在测试中间可以连续测试，节约变压器停电的时间；
7、仪器可以生存word报告，方便数据的管理和查询；
8、仪器由小型的计算机控制，外配800×480彩色液晶触摸屏高速热敏打印机，支持外挂键盘和鼠标，操作方便；
9、仪器内部可以自动保存800组数据，也可以外接U盘保存。

项目参数

型             号

变压器有载开关测试仪

变压器有载开关测试仪

电压输出

≤24V

>20V

电流输出

≤0.5A

≥3A

工作电源

AC220V±10%，50Hz

功      率

≤200W

180W

电阻测量范围

Y/0型变压器1-40Ω，Y型变压器1-20Ω

0.3~50Ω

电阻测量精度

1-5Ω，Δ≤±10%.5-40Ω，Δ≤±5%

0.1Ω~1Ω±0.1Ω，1Ω~50Ω±5% （不含1Ω）

时间测量范围

-

1ms~256ms

时间测量精度

Δ≤±1%

1ms~100ms±0.1ms
100ms~250ms±1%

三相同期性

-

0.1ms

采样频率

10~20KHz

工作温度

-5℃～40℃

0~40℃

工作湿度

≤80%RH

外形尺寸

410mm×320mm×200mm

420mm×350mm×220m

重      量

20kg

12kg（含附件）
