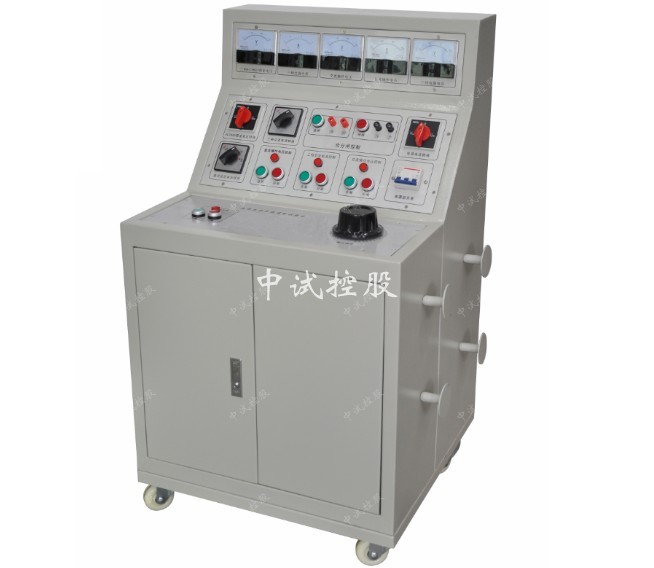

高低压开关柜通电试验台总体介绍

高低压开关柜通电试验台用于高低压开关柜生产厂家对所生产的高低压开关柜进行出厂前的各项通电试验。它能提供各种交、直流电源，便于对开关柜的检测，提高工作效率。

产品别名
开关柜通电试验台、高压开关柜通电试验台、低压开关柜通电试验台、开关柜试验台、高低压开关柜试验装置

产品特性

1、能完成高低压开关柜的通电、二次通流、合分闸等常规出厂试验；

2、能完成电容柜的过压保护试验；

3、能完成电容柜的功率因数校验，完成电容柜容性、感性补偿投切试验；

4、能完成电容柜过压计时校验；

输入电源：三相四线AC380V

输出电压及电流：

1、三相AC100V输出（固定值）                                                                        一组

2、三相AC 0-10A输出（25V，可调值）                                                            一组

3、单相24V、36V、110V、220V直流固定输出                                                 一组

4、交流操作电压输出AC 0-460V，电流小于10A                                               一组

5、直流操作电压输出DC 0-260V 一组                                                              一组

6、直流合闸电源输出DC 0-300V(300A短时工作）                                           一组（选配另计）

7、三相AC380V输出（固定值，接线柱）                                                          一组

8、合闸控制接点⑤、⑧分闸控制接点⑥、⑦

9、外型尺寸：600mm×752mmm×800mm

10、重量：45Kg
