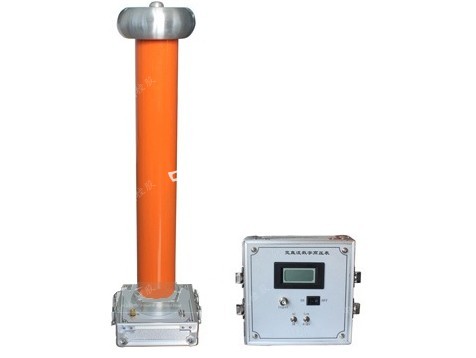

脉冲分压器性能参数

脉冲分压器是弱阻尼等电位屏蔽式高压测量系统主要用于雷电波测量包括雷电全波8/20us波及其他雷电波形。是雷电波专用分压器具有操作简便，显示直观，精度高、体积小、重量轻等特点.适用于电网一次设备的型式试验(如氧化锌避雷器雷电波陡波试验、电压互感器雷电全波试验、高压开关雷电全波试验、变电站主变的型式试验、高压GIS 试验等)、变电站、高压电器设备制造厂和高电压试验室等部门作为雷电波测量之理想设备。

产品别名
冲击分压器、脉冲分压器

产品特性

1、采用进口填充材料，实现了产品的高稳定性；

2、内部采用高精度电阻和低正切值的高压电容局部放电量小。

3、体积小，重量轻，便于携带。

根据电压波形选择不同型号，主要功能差异如下：
1、FRC交直流分压器适用于测量精度低于0.5%的工频交流高压或0-300Hz高压电压、直流准确度低于0.5%的直流测量。如全国各省、市级供电局、发电站、各种电力安装公司或各种大型用电企业电力检修单位等。
2、直流标准分压器适用于测量精度要求为0.2%、0.1%或0.05%的直流电压精密测量的场合。如全国各省、市级中试所或电力计量站或科研院所等。
3、交流标准分压器适用于测量精度要求为0.2%、0.1%、0.05%，频率为30-300Hz的交流电压精密测量的场合。如全国各种电缆生产企业对高压电缆做介质损耗试验或全国各省、市级中试所或电力计量站或科研院所当工频标准使用，测量30-300Hz的交流高压等。
4、超高压探头测量频率高达20MHz以上，直流测量准确度<0.1%，10Hz-1MHz脉冲高压测量精度<1.0%1MHz以上测量精度<3%。与示波器配合使用，能测量各种电压波形，适用于对各种高压断路器、高频高压直流电源、粒子加速器或各种高压的高频特性进行分析。
5、脉冲分压器适用于各种标准雷电波的测量，响应时间小于100ns。
6、分压器型号命名规则如下：
FRC-我公司常规分压器系列（又称SGB数字高压表），主要测量工频电压，准确度不高，满足一般测量要求
P-为precision的第一个字母，用于精密测量高压；
D-为DC，用于测量直流电压；
A-为AC，用于测量交流电压；
P-为pulse，用于测量脉冲电压

1、电压等级：AC:50 kV -2000kV(能承受110%额定值的冲击电压峰值)
2、相应时间:<120ns（特殊要求可定做）
3、冲击电压波形：
雷电冲击全波（简称雷电全波） 主要参数为峰值UP、波前时间T1、半峰值时间T2、标准雷电全波的波前时间T1=1.2us
半峰值时间T2=50us。
为了获取高准确度的测试数据建议采用美国泰克200M以上示波器同时其它技术指标要满足高压雷电波测量的相关要求.
4、精度：AC:3.0%
5、绝缘介质：进口电容器油
6、环境条件：
温度： 0℃～45℃
湿 度：<85%RH
7、分压比：1000:1或(可根据客户要求定做)
