1、电流、电压、波形数据均直接通过高压侧采样获得，所以数据真实、准确

2、过压保护：当输出超过所设定的限压值时，测试仪将停机保护，动作时间小于20毫秒

3、过流保护：设计为高低压双重保护，高压侧可按设定值进行精确停机保护；低压侧的电流超过额定电流时将进行停机保护，动作时间都小于20毫秒

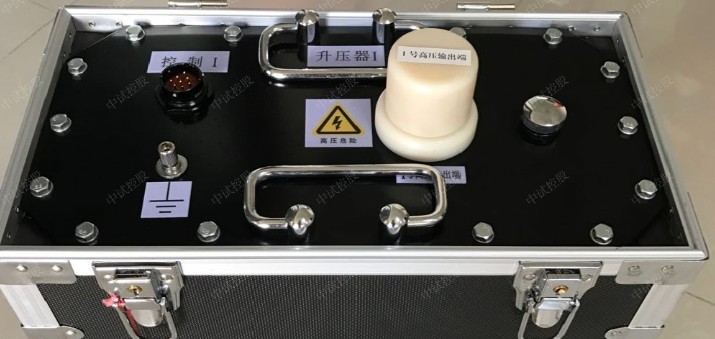

4、高压输出保护电阻设计在升压体内，所以外面不需另接保护阻

5、0.1HZ电缆主绝缘交流耐压试验装置（6KV）采用了高低压闭环负反馈控制电路，输出无容升效应

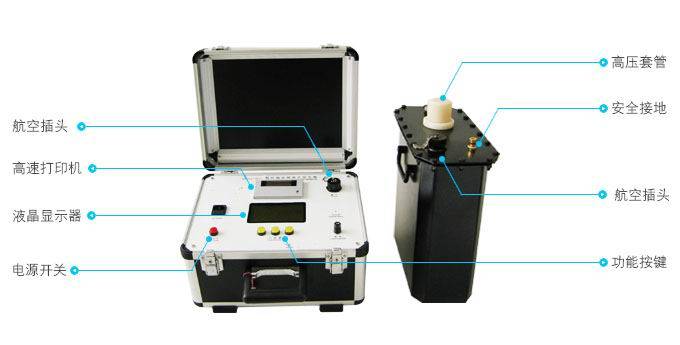

0.1HZ电缆主绝缘交流耐压试验装置（6KV）产品结合了现代数字变频先进技术，采用微机控制，升压、降压、测量、保护完全自动化，并且在自动升压过程中能进行人工干预。由于全电子化，所以体积小重量轻、大屏幕液晶显示，清晰直观、且能显示输出波形、打印机输出试验报告。设计指标完全符合DL/T849.4-2004《电力设备专用测试仪器通用技术条件，第4部分：超低频高压发生器通用技术条件》电力行业标准，使用十分方便。现在国内外均采用机械式的办法进行调制和解调产生超低频信号，所以存在正弦波波形不标准，测量误差大，高压部分有火花放电，设备笨重，而且正弦波的二，四象限还需要大功率高压电阻进行放电整形，所以设备的整体功耗较大。４．连续工作，升压体将发热，属正常现象。

方法/步骤

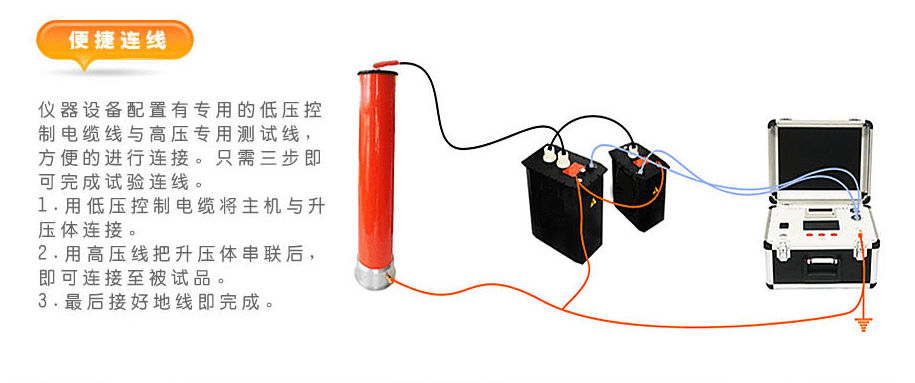

1. 单联连线方法：

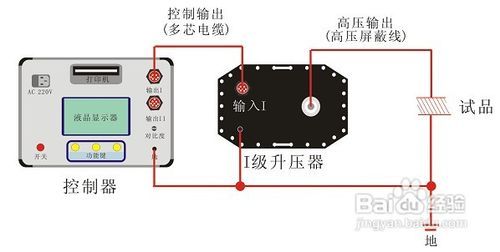

2. 对于额定电压小于或等于50kV的超低频、或串联结构中单独使用第I级升压器（开机后，在参数设置栏中将连接方式设为“单联”）时，连接线方式如下图。

1. 串联式联线方法：

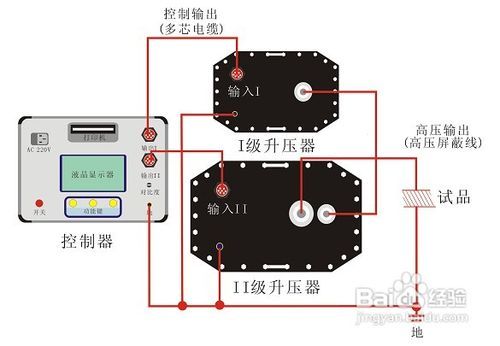

2. 额定电压大于50kV的超低频采用串联结构（两台升压器串联），串联连线方式如下图。开机后，在参数设置栏中将连接方式设为“串联”。

1. 操作程序
2. (1).开机、关机、复位。

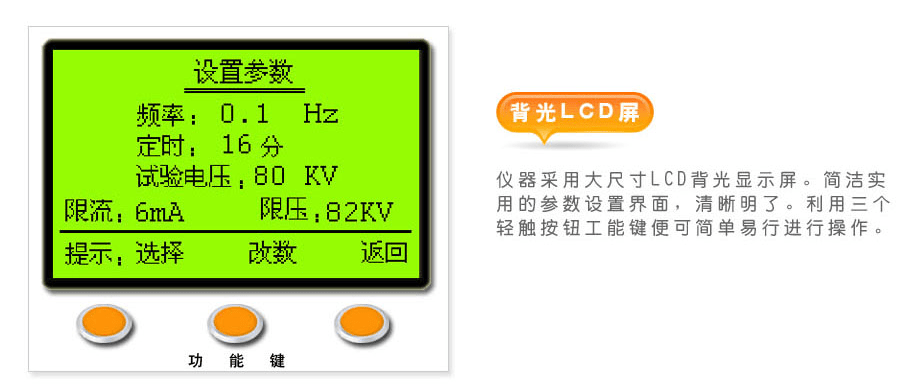

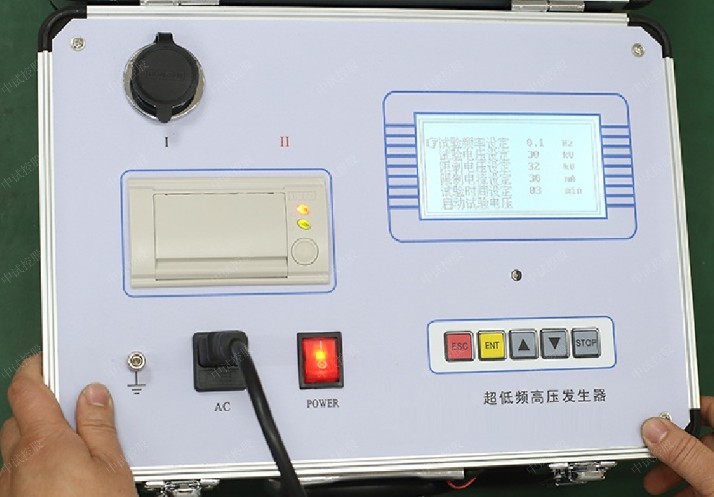

3. 按上述方法连好所有线路之后，就可以将电源开关打开。仪器在微机上电复位下，自动进入如图5所示的设置参数界面。在进行连线、拆线、或暂不使用仪器时，应将电源关掉。电源插座上装有保险管。若开机屏幕无显示，应先检查保险管是否熔断。大小应按表1提供的数据更换。
4. (2).设置限定参数

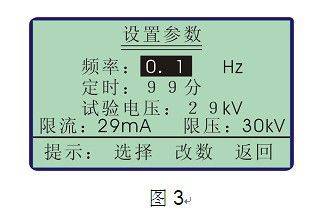

5. 在图5所示的设置参数界面上，可根据试验的需要设定好输出频率、试验时间、试验电压、高压侧的过流保护值、过压保护值。修改方法如下：

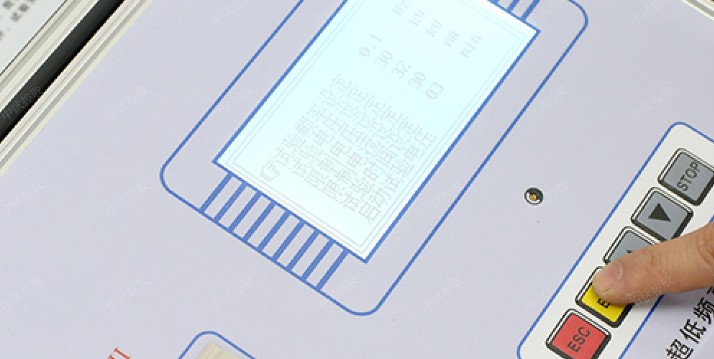

6. 点击“选择”键，可在参数之间循环移动光标。被选中的参数可用“改数”键按递增的方式循环修改之：
7. ★ 频率有三种选择：0.1、0.05、0.02。单位为Hz。
8. ★ 定时修改范围：0-99分。它规定了试验时间的长短。单位为分钟。
9. ★ 试验电压范围为0至额定值，单位为kV。它规定了我们所要升至的试验电压。仪器升至这个设定电压值时，就不再升压，并保持在这个峰值下进行等幅的正弦波输出。
10. ★ 电流保护值设定范围为0至额定值，单位为mA。它规定了通过试品的电流上限值，当电流超过此设定时，仪器自动切断输出。
11. ★ 电压保护值设定范围为0至额定值，单位为kV。它规定了通过试品的电压上限值，当电压超过此设定时，仪器自动切断输出。
12. 以上电压、电流、仪器显示的测量数据均为峰值。

1. 待命界面

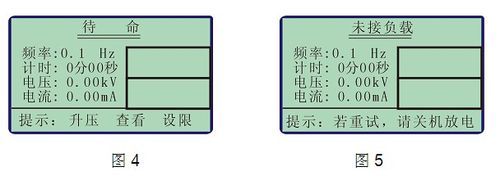

2. 点击“返回”键，仪器进入图4所示的升压待命界面。
3. 待命界面提供如下三种功能：
4. 点击“升压”键，仪器进入自动升压程序。
5. 点击“设限”键，仪器返回至图4所示的设限子界面，以便重新修改参数。
6. 点击“查看”键，查看最近九次的试验数据。
7. （4）.自动升压
8. 按图5点击升压键后，仪器在电脑的控制下，按如下流程进行升压试验：自检→升压→等幅输出→停机
9. 若出现图7所示的提示信息：“未接负载”,表示未接升压体或未接容性试品或仪器有故障。

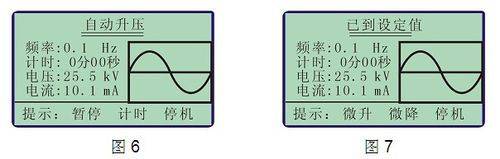

1. 自检成功后，仪器自动进入升压状态，如图6。仪器将用若干个周期的时间将电压升至设定值。在升压过程中，若想暂停升压，可点击图6中的“暂停”键，仪器将进行等幅输出，同时此键自动变为“升压”键。若想继续升压，可点击此键，仪器将继续升压，直至设定电压为止。这两种功能可反复交替进行。点击“计时”键，仪器开始计时，也可等到电压升至设定值后，仪器自动开始计时。点击“停机”键仪器停止高压输出，并对试品进行自动放电。
2.  电压微调
3. 电压升到设定值后出现图7所示界面。若输出电压不满足要求，可点击“微升”或“微降”键来调整电压。每点击一次之后，应至少观察一个周期再作调整，直到满意为止。

1.

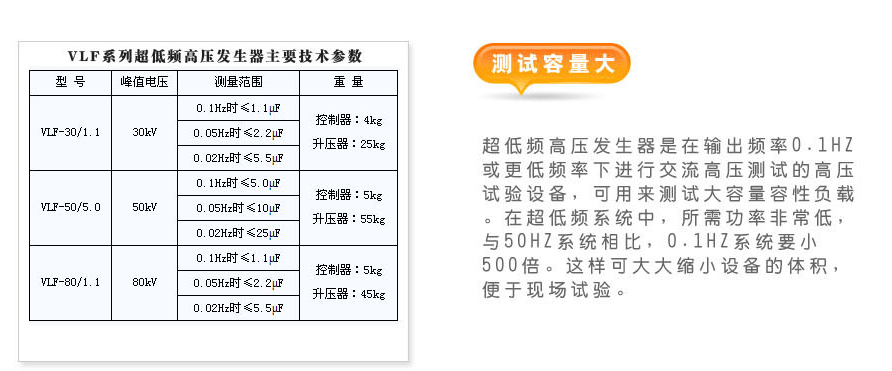

   ZSVLF-10KV 20KV 30KV 40KV 50KV 60KV 70KV 80KV 90KV 100KV / 0.1Hz 超低频高压发生器适用于：交联聚乙烯绝缘电力电缆的耐压试验、水力发电机和大型发电机的耐压试验。0.1Hz超低频绝缘耐压试验实际上是工频耐压试验的一种替代方法，尤其进行工频耐压试验时，发挥着明显巨大的作用。

   1.输出额定电压：30KV，40KV，50KV，80KV，90KV

   2.输出频率：0.1Hz、0.05Hz、0.02Hz

   3.带载能力： 0.1Hz  1.1µF

   0.05Hz 2.2µF

   0.02Hz 5.5µF

   4.测量精度：3%

   停机
2.  本仪器提供两种停机方式：
3.  ★ 定时停机：当计时达到设定时间，仪器自动停机。
4.  ★ 手动停机：点击“停机”键可停机。
5. 这两种停机方式为正常停机。停机后出现图8所示的“试验通过”提示界面。一般电流未出现异常情况、试品未有放电现象或出现过流保护，就可认为试验通过。

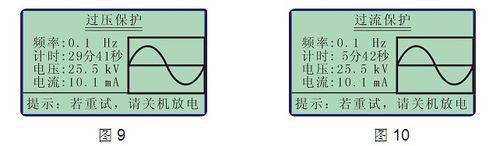

1. 另外还有两种非正常停机：过压保护停机、过流保护停机。停机后出现图9，图10所示的提示界面。
2. 起动停机指令后，仪器自动切断输出，再执行数据历史保存，并进入相应的提示界面。

1. 打印
2. 根据图8的提示点击“打印”键，可将显示器上的本次数据打印成试验报告。在查看历史数据状态下，点击“打印”键，可打印屏幕上显示的那一次历史数据。
3. 查看历史数据
4. 凡是通过了定时停机、点击“停机”键进行的停机、过压保护停机、以及过流保护停机的数据仪器自动将其保存为历史数据。最多能保存九次测量的数据，九次以前的将自动删除。点击图4中的“查看”键，可查看最近九次试验的历史数据

在对大型发电机，电缆等试品进行工频交流耐压试验时，由于它们的绝缘层呈较大的电容量，所以需要很大的试验变压器或谐振变压器。这样一些巨大的设备，不但笨重，造价高，而且使用十分不便。为了解决这一矛盾，电力部门采用了降低试验频率，从而降低了电流，以及试验电源的容量。

规格：30KV/1.1μF（智能/全自动），适用10kV及以下电压电缆、电力电容器、大中型发电机和电动机试验。
