10KV交联电缆交流耐压试验仪

时间：2020-11-15

湖北中试高测电气控股有限公司技术博士为您解说：10KV交联电缆交流耐压试验仪

10KV交联电缆交流耐压试验仪耐压试验的优点

1、破坏性小：0.1Hz超低频耐压试验不会象直流耐压试验对绝缘具有较大的破坏性，有害极化电荷不会进入电介质。

2、体积小：理论上容量为工频的1/500，所以体积小、重量轻。

3、等效性好：科学理论和实践证明，0.1Hz超低频耐压试验与工频耐压试验具有很好的等效性。

4、技术先进：采用新电力电子元件，微电脑控制，安全简单，操作方便，数据可靠。

5、操作方便：接线简单，傻瓜式操作;

6、保护全面：多重保护（过压保护、高低压侧过流保护），动作迅速（动作时间≤20ms）,仪器安全可靠;

7、控制器和高压发生器低压连接，光电控制，使用安全可靠。

10KV交联电缆交流耐压试验仪的联合编程技术先进的现代数字频率转换，采用微电脑控制，升压，降压，测量，保护是完全自动的，并可以在自动增压过程的人工干预。随着电子，因此体积小，重量轻，大屏幕液晶显示，清晰直观，并能显示输出波形，打印输出测试报告。在完全符合“通用技术要求指标的设计，用于电力设备第四测试仪器：通用技术条件“超低频高压发生器的电力行业标准，使用非常方便。

现在国内外的超低频信号的调制和解调的机械装置，所以没有标准的正弦波形，测量误差，高压部分有火花放电，重型设备，和两个正弦波，四象限也需要高电压和高功率电阻放电的塑料，所以设备整体功率消耗10KV交联电缆交流耐压试验仪电缆耐压试验方法及注意事项

ZSVLF-30KV 40KV 50KV 60KV 80KV / 0.1Hz 超低频高压发生器适用于：交联聚乙烯绝缘电力电缆的耐压试验 / 水力发电机和大型发电机的耐压试验。0.1Hz超低频绝缘耐压试验实际上是工频耐压试验的一种替代方法。尤其在对大型发电机、电缆等试品进行工频耐压试验时，发挥着明显巨大的作用。

10KV交联电缆交流耐压试验仪的特点，很多朋友都不是很了解。各位朋友们你们的福利真的来了，因为今天小编要给大家详细介绍一下超低频交流耐压试验装置的特点，希望大家可以全神贯注地听我介绍。

实际上，超低频交流耐压试验装置主要有以下几个特点。它的第一个特点就是，测试结果的格式不仅可以灵活地转换，还可以编辑保存。它的第二个特点就是，拥有独立的测试报表系统。由此可见，该装置的管理功能真的是太强大了。它的第三个特点就是，该装置的频率、相位以及幅值都可以任意调节。

1．将与试品相连的电器设备全部脱离试品电缆。

2．采用10000V兆欧表对试品电缆各相分别进行绝缘电阻试验，记录试验值。

3．试验电压峰值：Ｕmax＝3Ｕo，其中Ｕo为电缆导体对地或金属屏蔽之间的额定工作电压。例如：额定电压为10KV电缆，单相额定电压Ｕo：

相额定电压Ｕo：

Ｕo＝10/√3kV

所以试验电压峰值为：Ｕmax＝3Ｕo

＝3×10/√3kV

＝√3×10kV

＝17．32kV

4．试验时间：60分钟。

5．可分相进行测试。试品电缆的电容值在试验设备负载容量能力范围内时，可将试品电缆三相线芯并联后，同时进行耐压试验。

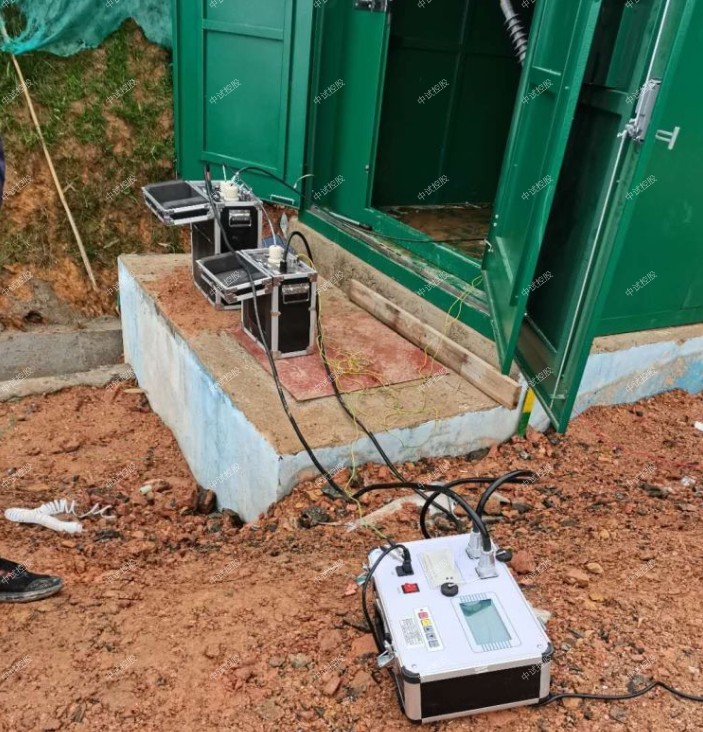

6．用随机附带的专用柔性连接电缆将试验设备与试品电缆相连接。合上电源，设定好试验频率、时间和电压以及高压侧的过流保护值、过压保护值，然后开始升压试验。升压过程应密切监视高压回路，监听试品电缆是否有异常响声。升至试验电压时，即开始记录试验时间并读取试验电压值。

7．试验时间到后，仪器自动停机。试验中若无破坏性放电发生，则认为通过耐压试验。

8．在升压和耐压过程中，如发现输出波形异常畸变，而且电流异常增大，电压不稳，试品电缆发生异味，烟雾或异常响声或闪烙等现象，应立即停止升压，停机后查明原因。这些现象如果是试品电缆绝缘部分薄弱引起的，则认为耐压试验不合格。如确定是试品电缆由于空气湿度或表面脏污等原因所致，应将试品电缆清洁干燥处理后，再进行试验。

9．试验过程中，如果遇到非试品电缆绝缘缺陷使仪器出现过流保护，在查明原因后，应重新进行全时间连接耐压试验。不得仅进行“补足时间”试验大型高压发电机的超低频耐压试验方法对发电机的超低频耐压试验操作方法与以上对电缆的操作方法相似。

10KV交联电缆交流耐压试验仪试验过程中需注意的事项

1．连线方法：试验时应分相进行，被试相加压，非被试相短接接地。

2．在交接、大修、局部更换绕组以及常规试验时，均可进行此项试验。用0.1Hz超低频对电机进行耐压试验，对发电机端部绝缘的缺陷比工频耐压试验更有效。其原因是在工频电压下，由于从线棒流出的电容电流在流经绝缘外面的半导体防晕层时造成了较大的电压降，因而使端部的线棒绝缘上承受的电压减小；而在超低频情况下，此电容电流大大减小了，半导体防晕层上的压降也大为减小，故端部绝缘上电压较高，便于发现缺陷。

3．按照有关规程的要求，试验电压峰值可按如下公式确定：

Ｕmax＝√2βＫUo

其中Ｕmax：为0.1Hz试验电压的峰值（kV）

β：0.1Hz与50Hz电压的等效系数，按我国规程的要求,取1.2Ｋ：通常取1.3∽1.5一般取1.5

Ｕo：发电机定子绕组额定电压（kV）例如：额定电压为13.8kV的发电机，超低频的试验电压峰值计算方法为：

Ｕmax＝√2×1.2×1.5×13.8≈35.1(kV)

4．试验时间按有关规程进行

5．在耐压过程中，若无异常声响、气味、冒烟以及数据显示不稳定等现象，可以认为绝缘耐受住了试验的考验。为了更好地了解绝缘情况，应尽可能全面监视绝缘的表面状态，特别是空冷机组。经验指出，外观监视能发现仪表所不能反映的发电机绝缘不正常现象，如表面电晕、放电等。

1.输出额定电压：30KV，40KV，50KV，80KV，90KV

2.输出频率：0.1Hz、0.05Hz、0.02Hz

3.带载能力： 0.1Hz 最大1.1µF

0.05Hz 最大2.2µF

0.02Hz 最大5.5µF

4.测量精度：3%

5.电压正，负峰值误差：≤3％

6.电压波形失真度：≤5％

7.使用条件：户内、户外；温度：-10℃∽+40℃；湿度：≤85％RH

8、输出频率：0.1Hz、0.05Hz、0.02Hz；

9、带载能力：0.1 Hz 1.1µF

0.05 Hz 2.2µF

它的最后一个特点就是，操作起来真的是非常简单。以上就是10KV交联电缆交流耐压试验仪的几个特点。我坚信，大家只要仔细认真地听我介绍，肯定会掌握该装置的几个特点。

1．将与试品相连的电器设备全部脱离试品电缆。2．用兆欧表bai对试品电缆各相分别进行绝缘电阻试验，合格方可进行低频耐压试验。3．试验电压峰值：Umax＝3Uo，其中Uo 为电缆相电压的定额值。例如：额定电压为 10kV 电缆，单相额定电压 Uo＝10/√3kV＝5.774kV，所以试验电压峰值为： Umax＝3Uo＝17.32kV。4．试验时间：按试验要求设定。如新电缆交接试验需试验 60 分钟。5．可分相进行测试。试品电缆的电容值在试验设备负载容量。

能力。范围内时，可将试品电缆三相线芯并联后，同时进行耐压试验。

6．用随机附带的专用柔性连接电缆将试验设备与试品电缆按方法相连接。合上电源，设定好试验频率、时间和电压以及高压侧的过流保护值、过压保护值，然后开始升压试验。升压过程应密切监视高压回路，监听试品电缆是否有异常响声。升至试验电压时，即开始记录试验时间并读取试验电压值。7．试验时间到后，仪器自动停机。试验中若无破坏性放电发生，则认为通过耐压试验。

1)直流耐压试验在绝缘中的应力分布与实际交流运行电压在绝缘中的应力分布是不同的。

前者主要按电阻分布，后者主要按电容分布，所以直流耐压试验并不能反映交联聚乙烯电缆的故障及实际运行情况。

(2)直流耐压试验不仅不能有效地发现交联聚乙烯电缆绝缘中的水树枝老化现象等绝缘缺陷，而且由于空间电荷的作用，还容易造成高压电缆在交流情况下某些不会发生问题的地方，在进行直流高压试验后，投运不久即发生过程中被击穿。

(3)直流耐压试验时，电缆缺陷部分发生闪络可能会危害到其他正常的电缆和接头的绝缘部分。

(4)直流耐压试验有积累效应，将加速绝缘的老化，缩短其使用寿命。

电力；电缆bai的交流耐压du试验zhi，是属于大电流的被dao试品。

在试验过程中为为避免容升效应4102和电压谐振，试验电压的1653测量一般应在高压侧进行。在DL/T 474.4-2006《现场绝缘试验实施导则》第4部分:交流耐压试验中第5条规定：试验电压的测量；交流试验电压的测量装置(系统)一般可采用电容(或电阻)分压器与低压电压表、高压电压互感器、高压静电电压表等测量系统。

10KV交联电缆交流耐压试验仪的测量误差应满足 GB 311.4《高电压试验技术》中规定的要求,即测量误差不应大于 3%。第7条交流耐压试验应该注意的事项：7.1容升效应和电压谐振试验变压器所接被试品大多是电容性,在交流耐压时,容性电流在绕组上产生漏抗压降,造成实际作用到被试品上的电压值超过按变比计算的高压侧所应输出的电压值,产生容升效应。被试品电容及试验变压器漏抗越大,则容升效应越明显。在进行较大电容量试品的交流耐压试验时,要求直接在被试品端部进行电压测量,以免被试品受到过高的电压作用。

中试控股的 ZSVLF-30KV 40KV 50KV 60KV 80KV / 0.1Hz 10KV交联电缆交流耐压试验仪属于超轻型交流耐压试验，打耐压时候对电缆没有损伤。
