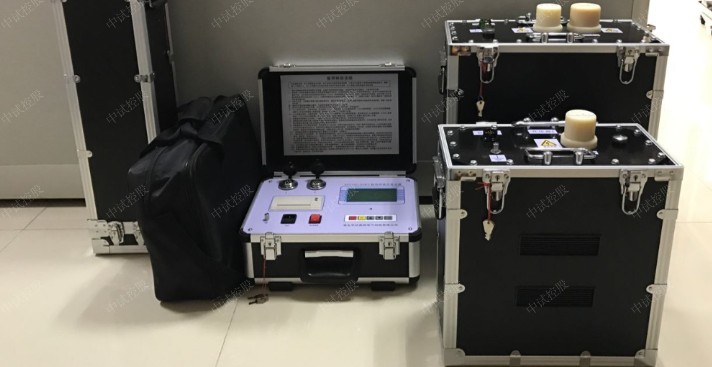

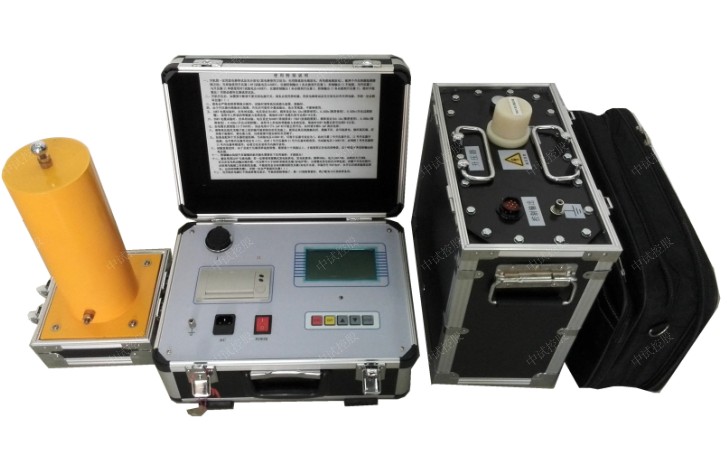

10KV6公里电缆交流耐压试验仪
时间：2020-11-14
ZSVLF-30KV 40KV 50KV 60KV 80KV / 0.1Hz 超低频高压发生器适用于：交联聚乙烯绝缘电力电缆的耐压试验 / 水力发电机和大型发电机的耐压试验。0.1Hz超低频绝缘耐压试验实际上是工频耐压试验的一种替代方法。尤其在对大型发电机、电缆等试品进行工频耐压试验时，发挥着明显巨大的作用。
1.输出额定电压：30KV，40KV，50KV，80KV，90KV
2.输出频率：0.1Hz、0.05Hz、0.02Hz
3.带载能力： 0.1Hz 1.1μF
0.05Hz 2.2μF
0.02Hz 5.5μF
4.测量精度：3%
5.电压正，负峰值误差：≤3％
6.电压波形失真度：≤5％
7.使用条件：户内、户外；温度：-10℃∽+40℃；湿度：≤85％RH
8、输出频率：0.1Hz、0.05Hz、0.02Hz；
超低频高压发生器实际上是工频耐压试验的一种替代方法。在对大中型发电机）电动机）电力电缆等试品进行工频耐压试验时，由于它们的绝缘层呈现较大的电容量，所以需要很大容量的试验变压器或谐振变压器。样一些巨大的设备，不但笨重，造价高，而且使用十分不便。为了解决一矛盾，国际上普遍采用了降低试验频率，从而降低了试验电源容量的方法。从国内外多年的理论和实践证明，用10KV6公里电缆交流耐压试验仪替代工频耐压试验，不但能有同样的等效性，而且设备的体积大为缩小，重量大为减轻，理论上容量约为工频的五百分之一，且操作简单。
10KV6公里电缆交流耐压试验仪设备使用特性：
1、技术先进：采用数字变频技术，微电脑控制，升压）降压）测量）保护等测试过程全自动化；
2、操作方便：接线简单，傻瓜式操作；
3、保护全面：多重保护（过压保护）高低压侧过流保护），动作迅速（动作时间≤20ms）,仪器安全可靠
1）高压输出保护电阻设计在升压体内，所以外面不需另接保护阻。
2）过压保护：当输出超过所设定的限压值时，仪器将停机保护，动作时间小于２０毫秒。
3）过流保护：设计为高低压双重保护，高压侧可按设定值进行*停机保护。
4）低压侧的电流超过额定电流时将进行停机保护，动作时间都小于２０毫秒。
4、安全可靠：控制器和高压发生器低压连接，光电控制，使用安全可靠；
5、测试范围大：0.1Hz）0.05Hz及0.02Hz多频率选择，测试范围大；
6、体积小、重量轻：十分利于户外作业。
7、采用了高低压闭环负反馈控制电路，输出无容升效应；
8、配齐全：液晶汉字显示，自动存储，自动打印。 10KV6公里电缆交流耐压试验仪耐压试验实际上是工频耐压试验的一种替代方法。接合了现代数字变频先进技术，采用微机控制，升压、降压、测量、保护完全自动化，并且在自动升压过程中能进行人工干预。由于全电子化，所以体积小重量轻、大屏幕液晶显示，清晰直观、且能显示输出波形、打印机输出试验报告。
10KV6公里电缆交流耐压试验仪设备功能特点
1、液晶汉字显示，自动存储，自动打印。
2、采用数字变频技术，微电脑控制，测试过程全自动化。
3、电流、电压、波形数据均直接从高压侧采样获得，所以数据准确。
4、体积小，重量轻，接线简单，操作方便。
5、由于采用了高低压闭环负反馈控制电路，所以输出无容升效应。
6、具有过压保护功能，当输出超过所设定的限压值时，仪器将停机保护，动作时间小于20ms。
7、具有过流保护功能：设计为高低压双重保护，高压侧可按设定值进行停机保护；低压侧的电流超过额定电流时将进行停机保护，动作时间都小于20ms。
8、高压输出保护电阻设计在升压体内，所以外面不需另接保护电阻。
9、额定电压小于或等于50kV的超低频采用单联结构（一台升压器）；大于50kV的超低频采用串联结构（两台升压器串联），使整体重量大大减轻，带载能力增强，而且两台升压器可单独作低电压等级的超低频使用。
10、四重保护，动作迅速（动作时间≦20ms），可靠保障。
10KV6公里电缆交流耐压试验仪具有电源过流、高压过流、保护功能，输出调压器不回零高压不能启动等功能，是传统工频耐压试验设备的换代产品。超低频交流耐压装置主要是采用正弦波或余弦方波作为输出源的一种新型超低频交流测试装置，主要用于电力部门对PE（聚乙烯）/XLPE(交联聚乙烯)等塑料电力电缆的非破坏性绝缘耐压试验。
增值服务
- 三年质保,一年包换,三个月试用
