0.1Hz/10KV电缆交流耐压测试仪在长久的没有运用超低频高压发生器，我们在需要运用的时候，需要检测耐压试验，数据值是否准确，绝缘杆是否正常。

0.1Hz超低频高压发生器接合了现代数字变频先进技术，采用微机控制，升压、降压、测量、保护完全自动化，并且在自动升压过程中能进行人工干预。由于全电子化，所以体积小重量轻、大屏幕液晶显示，清晰直观、且能显示输出波形、打印机输出试验报告。设计指标完全符合《电力设备专用测试仪器通用技术条件，第4部分：超低频高压发生器通用技术条件》电力行业标准，使用十分方便。现在国内外均采用机械式的办法进行调制和解调产生超低频信号，所以存在正弦波波形不标准，测量误差大，高压部分有火花放电，设备笨重，而且正弦波的二，四象限还需要大功率高压电阻进行放电整形，所以设备的整体功耗较大。本产品均能克服这样一些不足之处，另外，还有如下特点需要特别说明：

电流、电压、波形数据均直接通过高压侧采样获得，所以数据真实、准确。

过压保护：当输出超过所设定的限压值时，仪器将停机保护，动作时间小于２０毫秒。

过流保护：设计为高低压双重保护，高压侧可按设定值进行精

确停机保护；低压侧的电流超过额定电流时将进行停机保护，动作时间都小于２０毫秒。

高压输出保护电阻设计在升压体内，所以外面不需另接保护阻。

由于采用了高低压闭环负反馈控制电路，所以输出无容升效 应。

二、超低频高压发生器/程控超低频高压发生器/0.1H2超低频发生技术参数

１．输出额定电压：参见表1

２．输出频率：0.1Hz、0.05Hz、0.02Hz

３．带载能力：参见表1 0.1 Hz zui大１.1μF

0.05 Hz zui大２.2μF

0.02 Hz zui大5.5μF

４．测量精度：３%

５．电压正，负峰值误差：≤３％

６．电压波形失真度：≤５％

７．使用条件：户内、户外；温度：-10℃∽+40℃；

湿度：≤85％RH

８．电源：交流50 Hz，220V±5%

超低频绝缘耐压试验原理

超低频绝缘耐压试验实际上是工频耐压试验的一种替代方法。我们知道，在对大型发电机、电缆等试品进行工频耐压试验时，由于它们的绝缘层呈现较大的电容量，所以需要很大容量的试验变压器或谐振变压器。这样一些巨大的设备，不但笨重，造价高，而且使用十分不便。为了解决这一矛盾，电力部门采用了降低试验频率，从而降低了试验电源的容量。从国内外多年的理论和实践证明，用0.1Hz超低频耐压试验替代工频耐压试验，不但能有同样的等效性，而且设备的体积大为缩小，重量大为减轻 ，理论上容量约为工频的五百分之一，且操作简单，与工频试验相比优越性更多。这就是为什么发达国家普遍采用这一方法的原因。发改委已制定了《35kV及以下交联聚乙烯绝缘电力电缆超低频（0.1Hz）耐压试验方法》行业标准。我国正在推这一方法，本仪器是根据我国这一需要研制而成的。可广泛用于电缆、大型高压旋转电机的交流耐压试验之中。

三　简介

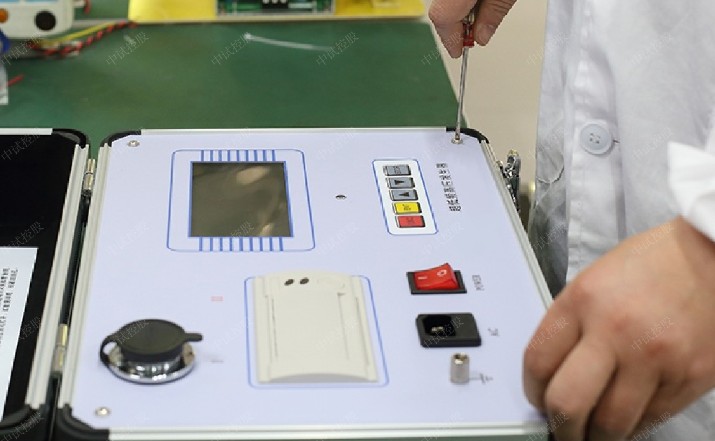

本产品接合了现代数字变频先进技术，采用微机控制，升压、降压、测量、保护完全自动化。由于全电子化，所以体积小重量轻、大屏幕液晶显示，清晰直观、且能显示输出波形、打印试验报告。设计指标完全符合《电力设备专用测试仪器通用技术条件，第4部分：超低频高压发生器通用技术条件》电力行业标准，使用十分方便。现在国内外均采用机械式的办法进行调制和解调产生超低频信号，所以存在正弦波波形不标准，测量误差大，高压部分有火花放电，设备笨重，而且正弦波的二，四象限还需要大功率高压电阻进行放电整形，所以设备的整体功耗较大。本产品均能克服这样一些不足之处，并具有如下特点：

1、额定电压小于或等于50kV的超低频采用单联结构（一台升压器）；大于50kV的超低频采用串联结构（两台升压器串联），使整体重量大大减轻，带载能力增强，而且两台升压器可单独作低电压等级的超低频使用。

2、电流、电压、波形数据均直接从高压侧采样获得，所以数据准确。

3、具有过压保护功能，当输出超过所设定的限压值时，仪器将停机保护，动作时间小于20ms。

4、具有过流保护功能：设计为高低压双重保护，高压侧可按设定值进行精确停机保护；低压侧的电流超过额定电流时将进行停机保护，动作时间都小于20ms。

5、高压输出保护电阻设计在升压体内，所以外面不需另接保护电阻。

6、由于采用了高低压闭环负反馈控制电路，所以输出无容升效应。

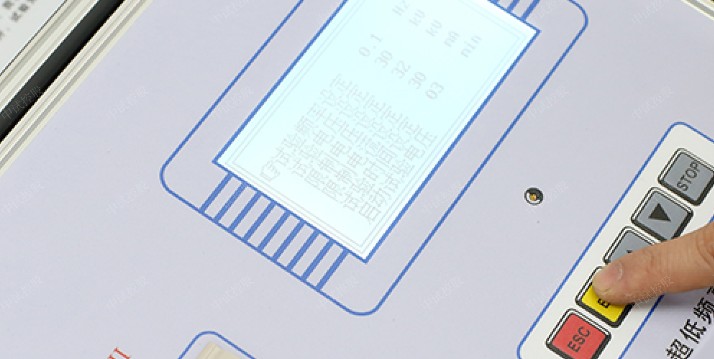

0.1Hz/10KV电缆交流耐压测试仪接合了现代数字变频先进技术，采用微机控制，升压、降压、测量、保护完全自动化。由于全电子化，所以体积小重量轻、大屏幕液晶显示，清晰直观、且能显示输出波形、打印试验报告。

工具/原料

• 控制线、升压器、电源线、保险管

方法/步骤

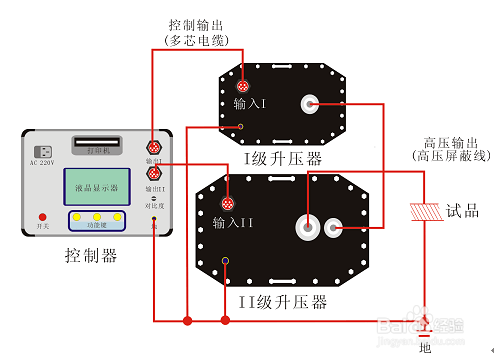

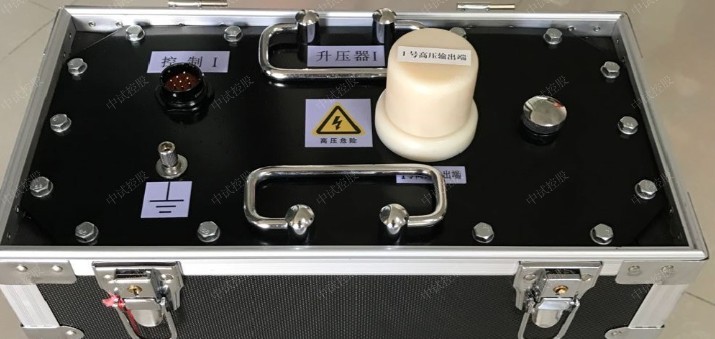

1. 30Kv连线方法：单独使用第I级升压器（开机后，在参数设置栏中将连接方式设为“单联”）时，可输出0-30Kv电压。连线方法如下图：

1. 50Kv连线方法：单独使用第Ⅱ升压器（开机后，在参数设置栏中将连接方式设为“单联”）时，可输出0-50Kv电压。连线方法如下图：

1. 定电压大于50kV的超低频采用串联结构（两台升压器串联），串联连线方式如下图。开机后，在参数设置栏中将连接方式设为“串联”。

1. END

注意事项 仪器有故障，切勿自行拆机修理。关机后应用放电棒对试品进行充分放电,再拆线。

• 注意事项
• １．本仪器所配升压体不得作它用。
• ２．机内带电,切勿自行拆机修理，以免发生意外。仪器有故障，应与我司修理。
• ３．关机后应用放电棒对试品进行充分放电,再拆线。
• ４．连续工作，升压体将发热，属正常现象。
• 随机附件

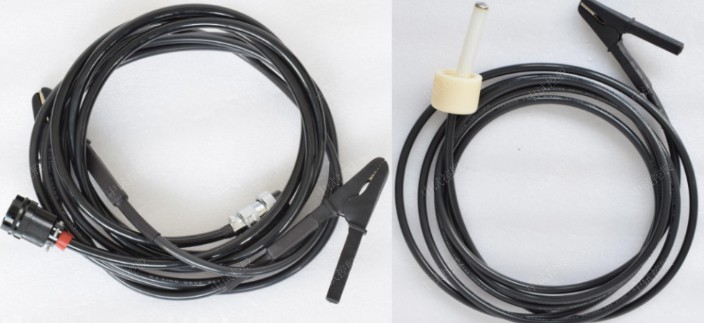

• 1．专用高压连接电缆一根。
• 2．专用低压连接电缆一根。
• 3．电源线一根。
• 4．电源保险管十只。
• 5．放电棒一根。
• 运输、贮存
• 1. 运输
• 本产品运输时必须进行包装，包装箱可用纸箱或木箱，包装箱内应垫有泡沫防震层。包装好的产品，应能经公路、铁路、航空运输。运输过程中不得置于露天车箱，仓库应注意防雨、防尘、防机械损伤。
• 产品在日常使用中的运输，必须采取防震、防冲击措施，以防设备损坏。
• 2. 贮存
• 存放本产品的库房环境温度为-10～80℃，相对湿度不大于95%，室内应无酸、碱及腐蚀气体，且无强烈的机械冲击、振动。

试验时请确认被测设备已断电，并与其它带电设备断开。

为了安全，在测试时前请将未被测试开路的绕组端子全部对地短路。

可视化软件：与同类仪器相比，超低频电缆耐压测试仪所有的测试结果可以通过USB或蓝牙进行下载、编辑并生成报告。软件具有图形分析功能，可以更加直观地读取测试结果并与之前测试结果生成对比。

中试控股的 ZSVLF-30KV 40KV 50KV 60KV 80KV / 0.1Hz 0.1Hz/10KV电缆交流耐压测试仪属于超轻型交流耐压试验，打耐压时候对电缆没有损伤。
