湖北中试高测电气控股有限公司技术博士为您解说：35KV800米电缆交流耐压试验仪

ZSVLF-10KV 20KV 30KV 40KV 50KV 60KV 70KV 80KV 90KV 100KV / 0.1Hz 超低频高压发生器适用于：交联聚乙烯绝缘电力电缆的耐压试验、水力发电机和大型发电机的耐压试验。0.1Hz超低频绝缘耐压试验实际上是工频耐压试验的一种替代方法，尤其进行工频耐压试验时，发挥着明显巨大的作用。

1.输出额定电压：30KV，40KV，50KV，80KV，90KV

2.输出频率：0.1Hz、0.05Hz、0.02Hz

3.带载能力： 0.1Hz  1.1µF

0.05Hz 2.2µF

0.02Hz 5.5µF

4.测量精度：3%

技术指标 型号 峰值电压 测量范围 重量 用途 ZSVLF 30KV 0.1Hz时≤1.1μF

0.05Hz时≤2.2μF

0.02Hz时≤5.5μF

控制器：4kg

升压器：25kg

10kV及以下电压电缆、发电机等 ZSVLF 50KV 0.1Hz时≤5.0μF

0.05Hz时≤10μF

0.02Hz时≤25μF

控制器：5kg

升压器：55kg 用于电缆故障的烧穿 ZSVLF 80KV 0.1Hz时≤1.1μF

0.05Hz时≤2.2μF

0.02Hz时≤5.5μF 控制器：5kg

升压器：45kg 35kV及以下电压电缆、发电机等

输出电压精度：

输出高压峰值不稳定度：≤1%

输出电压频率不稳定度：≤3%

输出电压波形畸变率：＜5%

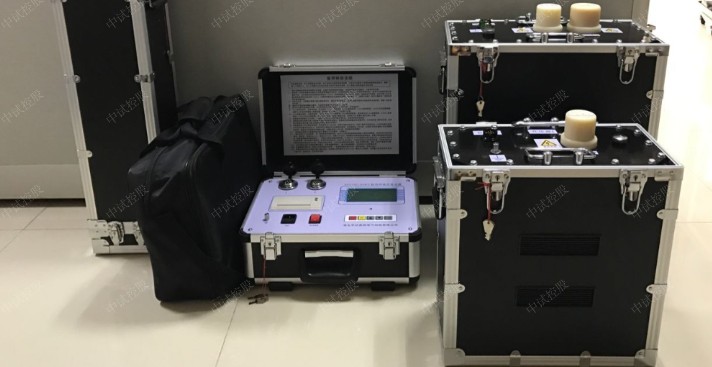

0.1Hz/10KV电缆交流耐压试验仪

1、技术先进：采用数字变频技术，微电脑控制，升压、降压、测量、保护等测试过程全自动化

2、操作方便：接线简单，傻瓜式操作

3、保护：多重保护（过压保护、高低压侧过流保护）动作迅速（动作时间≤20ms）,仪器安全可靠

4、安全可靠：控制器和高压发生器低压连接，光电控制，使用安全可靠

5、采用了高低压闭环负反馈控制电路，输出无容升效应

6、配置齐全：液晶汉字显示，自动存储，自动打印

7、测试范围大：0.1Hz、0.05Hz及0.02Hz多频率选择

8、体积小、重量轻：十分利于户外作业

35KV800米电缆交流耐压试验仪耐压试验可分为交流耐压试验和直流耐压试验，交流耐压试验又可分为工频、变频和0.1Hz超低频测试技术，其中0.1Hz超低频技术是*新技术。新一代ZSVLF系列微机式0.1Hz超低频高压发生器特别适用于绝缘等值电容较大的电气设备（例如：电力电缆、电力电容器、大中型发电机和电动机等）耐压试验，符合2004年国家新颁布电力行业标准《超低频高压发生器通用技术条件 DL/T849.4-2004》要求。

中试控股的 ZSVLF-30KV 40KV 50KV 60KV 80KV / 0.1Hz 超低频高压发生器属于超轻型交流耐压试验，打耐压时候对电缆没有损伤。
