SF6气体回收净化系统 技术指标



1、对装置本机和SF6开关及GIS抽真空及真空测量；



2、对液化罐抽真空及真空测量；



3、对装置本身抽真空及真空测量；



4、对SF6开关充气；



5、对电器设备中的SF6气体进行回收包括水份处理、油份处理6、对回收和回充的SF6气体进行干燥、净化处理；



7、对SF6电器中的SF6气体进行回收、液化储存及残压测定；



8、可容纳80升容积的贮液罐，在设备本体内；



9、对SF6气体进行压缩液态贮存；



10、该装置为移动式。



产品介绍

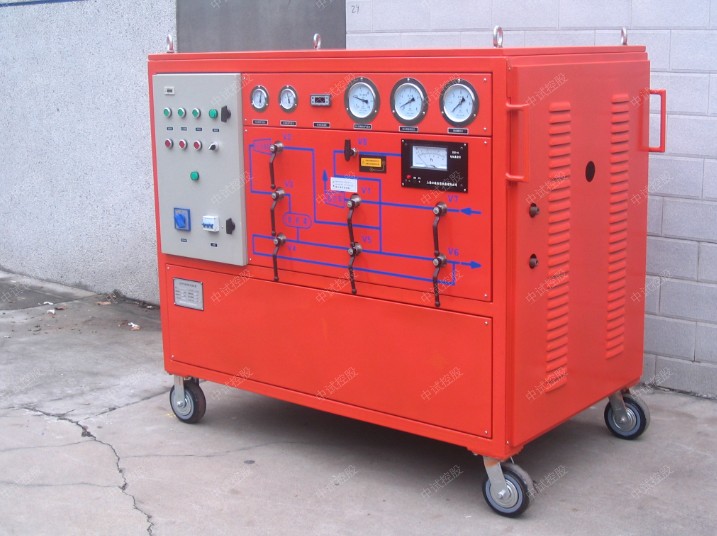

SF6回收净化装置是参照电力部 DL/T662 《六氟化硫充气及回收装置》标准生产制造的，由SF6压缩机、真空泵、真空系统有防回油装置, 冷凝系统、贮液罐、净化系统内置可再生干燥过滤器、尘埃过滤器、球型阀门、真空计以及电气控制系统，压力探测，温度计及报警装置的控制和检测仪表等辅助设施等组成。



产品常用名称



SF6气体回收净化系统，SF6回收仪器，SF6回收设备，SF6气体回收装置，SF6气体回收充放装置，SF6气体回收车，SF6气体回收装置，SF6气体抽充装置，SF6气体抽真空充气

产品参数



1、回收



回收初压力≤0.8MPa



回收终压力≤50KPa



回收时间：对初压力0.8MPa的1 m3 SF6气体容积，回收至终压力50KPa，回收时间小于2.5小时。



2、充气



对初压力为133Pa的1 m3 SF6气体容积充至0.8MPa，充气时间小于0.8小时。



3、抽真空



装置极限真空度小于等于10 Pa



对初压力为0.1MPa的1 m3 SF6气体容积抽真空至133Pa所需时间小于1.0小时。



4、贮存



贮存容器容积0.015m3



名义液态贮存量50kg



最高贮存压力3.8 MPa



5、净化



对含水量1000PPM（体积比）以下的SF6气体，经本装置一次回收净化后，水份小于60PPM（重量比），油份小于10PPM（重量比）



6、年泄漏率≤1%名义储存量



7、噪声≤75dB(A)声压级



8、工作环境温度 -10°—40℃



9、功率≤5KW



10、电源：交流三相五线制 50HZ 380V±10%



11、重量约300 kg



12、外形尺寸（长×宽×高）：1500×850×1400
