变频互感器综合测试仪规范书

1. 功能全面，既满足各类CT（如：保护类、计量类、TP类）的励磁特性（即伏安特性）、变比、极性、二次绕组电阻、二次负荷、比差以及角差等测试要求，又可用于各类PT电磁单元的励磁特性、变比、极性、二次绕组电阻、比差等测试。

2. 自动给出拐点电压/电流、10%(5%)误差曲线、准确限值系数（ALF）、仪表保安系数（FS）、二次时间常数(Ts)、剩磁系数(Kr)、饱和及不饱和电感等CT、PT参数。

3. 测试满足GB1208（IEC60044-1）、GB16847(IEC60044-6)、GB1207等各类互感器标准，并依照互感器类型和级别自动选择何种标准进行测试。

4. 基于先进的低频法测试原理，能应对拐点高达30KV的CT测试。

5. 界面友好美观，全中文图形界面。

6. 装置可存储1000组测试数据，掉电不丢失。

7. 测试简单方便，一键完成CT直阻、励磁、变比和极性测试，而且除了负荷测试外，CT其他各项测试都是采用同一种接线方式。

8. 现场检定电流互感器无需标准电流互感器、升流器、负载箱、调压控制箱以及大电流导线，使用极为简单的测试接线和操作实现电流互感器的检定，极大的降低了工作强度和提高了工作效率，方便现场开展互感器现场检定工作。

9. 可精确测量变比差与角差，比差最大允许误差±0.05%，角差最大允许误差±2min，能够进行0.2S级电流互感器的测量，变比测量范围为1~35000。

10.基于先进的变频法测试CT/PT伏安特性曲线和10%误差曲线,输出最大仅160V的交流电压和5Arms(15A峰值)的交流电流，却能应对拐点高达60KV的CT测试。

11.自动给出拐点电压/电流、10%(5%)误差曲线、准确限值系数（ALF）、仪表保安系数（FS）、二次时间常数(Ts)、剩磁系数(Kr)、饱和及不饱和电感等CT、PT参数。

12.全中文动态图形界面，无需参考说明书即可完成接线、设置参数：动态显示参数设置，根据当前所选的试验项目自动显示其相关参数；动态显示帮助接线图，根据当前所选试验项目，显示对应的接线图。

13.5.7寸图形透反式LCD，阳光下清晰可视。

14.采用旋转光电鼠标操作，操作简单，快捷方便，极易掌握。

15.面板自带打印机，可自动打印生成的试验报告。

16.测试结果可用U盘导出，程序可用U盘升级，方便快捷。

CT测试：

变比/极性/比差、角差/猜变比/匝比、匝比误差/二次直阻/负载阻抗/励磁特性/5%、10%误差曲线/剩磁系数Kr/二次时间常数Ts/不饱和电感Lu/饱和电感Ls

仪表保安系数FS/准确限值系数/复合误差/二次极限感应电动势Eal/暂态面积系数Ktd/额定对称短路电流倍数Kssc/复合误差/峰损误差ε?

PT测试：

变变比/极性/励磁特性

产品介绍

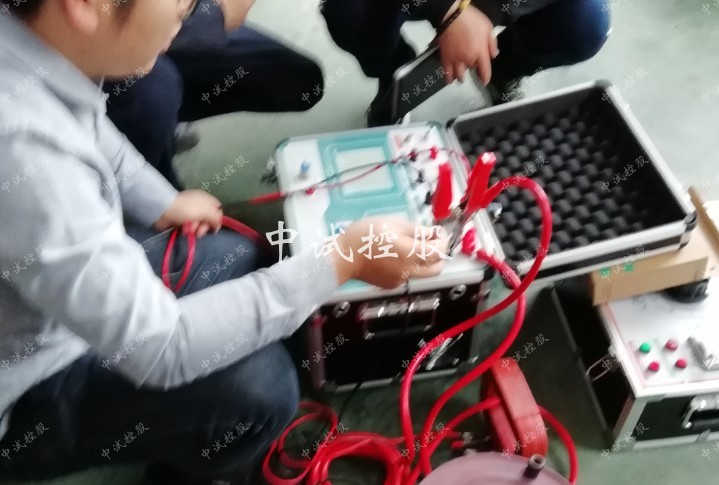

变频互感器综合测试仪是在传统基于调压器、升压器、升流器的互感器伏安特性变比极性综合测试仪基础上，广泛听取用户意见、经过大量的市场调研、深入进行理论研究之后研发的新一代革新型CT、PT测试仪器。装置采用高性能DSP和FPGA、先进的制造工艺，保证了产品性能稳定可靠、功能完备、自动化程度高、测试效率高、在国内处于领先水平，是电力行业用于互感器的专业测试仪器。

产品常用名称

互感器综合测试仪、变频互感器综合测试仪、互感器多功能全自动综合测试仪、互感器伏安特性综合测试仪、CTPT特性综合测试仪、互感器多功能全自动综合测试仪、互感器稳态/暂态参数测试仪

产品参数

技术参数

测试用途		保护类CT，保护类PT
输出	0~150Vrms，5Arms，10A（峰值）
电压测量精度	±0.2%
PT变比测量	范围	1~10000
	精度	±0.2%
CT变比试验	范围	1~10000
	精度	±0.2%
相位测量	精度	±5min
	分辨率	0.5min
二次绕组电阻测量	范围	0~300Ω
	精度	2%±2mΩ
交流负载测量	范围	0~300VA
	精度	2%±0.2VA
仪器电源电压	AC220V±10%，50Hz
工作环境温度	温度：-10οC~50οC，  湿度：≤90%
仪器主机体积	365 mm×290 mm×153mm
仪器主机重量	<10kg
