湖北中试高测电气控股有限公司技术博士为您解说：16、17、18公里电缆超低频交流耐压试验仪

16、17、18公里电缆超低频交流耐压试验仪设计指标完全符合《电力设备专用测试仪器通用技术条件，第4部分：超低频高压发生器通用技术条件》电力行业标准，使用十分方便。现在国内外均采用机械式的办法进行调制和解调产生超低频信号，所以存在正弦波波形不标准，测量误差大，高压部分有火花放电，设备笨重，而且正弦波的二，四象限还需要大功率高压电阻进行放电整形，所以设备的整体功耗较大。

16、17、18公里电缆超低频交流耐压试验仪最常用几款试验仪器洞察之前需要考虑到各种情况，尤其是要确定未来的方向，很多时候，发展的过程，总是会忽视掉了各种情况，因此导致很多问题的发生。对16、17、18公里电缆超低频交流耐压试验仪的发展，到底是要如何来选择方向，这一点还是需要提前做好明确。

确定发展方向，这个时候需要看看自身的定位，在对自身进行市场定位上会有很大的差别，真正的去考虑清楚，到底自己的位置都在哪里，然后去做好对应的工作，那么今后的整个结果都很不错。

除此之外，我们既然是要对16、17、18公里电缆超低频交流耐压试验仪做好思路，还需要做好市场的调研，通过正确合理有效的市场调研工作，确定整个市场的需求情况，按照这个方面去做好发展的工作，今后的发展结果才是和市场最为接近的，对整个发展也都是有极大的好处。

电流、电压数据均直接通过高压侧采样获得，所以数据真实、准确。

过压保护：当输出超过所设定的限压值时，仪器将停机保护，动作时间小于２０ms。

过流保护：设计为高低压双重保护，高压侧可按设定值进行精确停机保护；低压侧的电流超过额定电流时将进行停机保护，动作时间都小于２０ms。

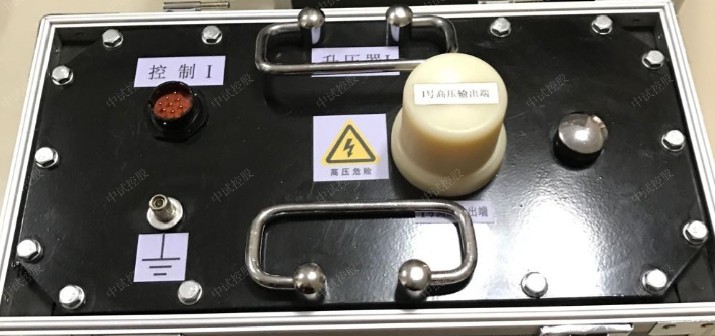

高压输出保护电阻设计在升压体内，所以外面不需另接保护电阻。

由于采用了高低压闭环负反馈控制电路，所以输出无容升效应。

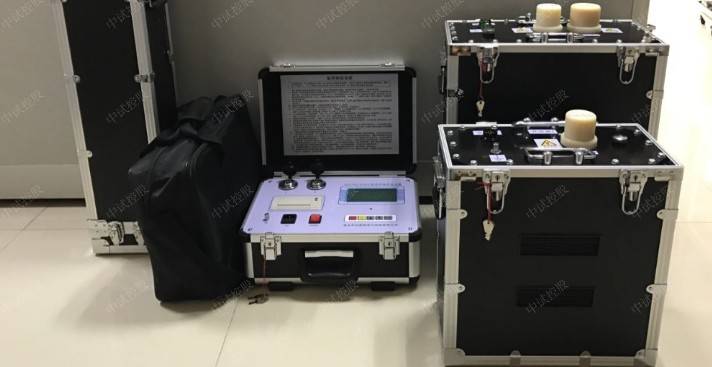

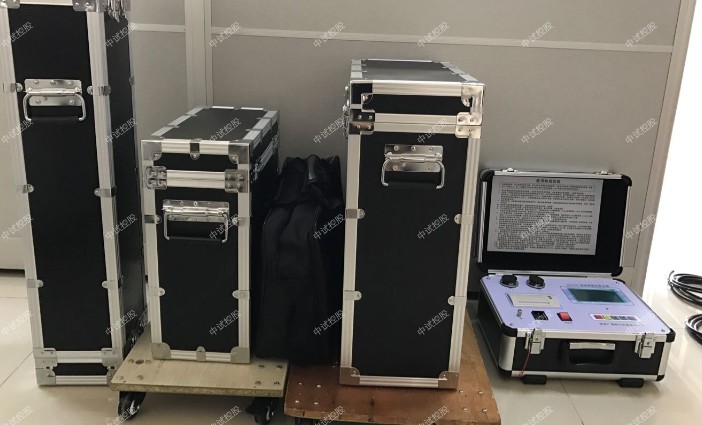

ZSVLF-30KV 40KV 50KV 60KV 80KV / 0.1Hz 超低频高压发生器适用于：交联聚乙烯绝缘电力电缆的耐压试验 / 水力发电机和大型发电机的耐压试验。0.1Hz超低频绝缘耐压试验实际上是工频耐压试验的一种替代方法。尤其在对大型发电机、电缆等试品进行工频耐压试验时，发挥着明显巨大的作用，输出额定电压：30KV，40KV，50KV，80KV，90KV

1.输出额定电压：30KV，40KV，50KV，80KV，90KV

2.输出频率：0.1Hz、0.05Hz、0.02Hz

3.带载能力： 0.1Hz  1.1µF

0.05Hz 2.2µF

0.02Hz 5.5µF

4.测量精度：3%

电源：交流50 Hz，220V ±5%

16、17、18公里电缆超低频交流耐压试验仪主要是采用正弦波或余弦方波作为输出源的一种新型超低频交流测试装置，主要用于电力部门对PE（聚乙烯）/XLPE(交联聚乙烯)等塑料电力电缆的非破坏性绝缘耐压试验。由于使用环境的特殊性，在使用超低频高压发生器时要着重注意以下几点：

1、使用0.1Hz超低频耐压试验装置40KV的工作人员,必须具有的专业人员。

2、使用超低频高压发生器请用户必须按《电力安规》168条规定，并在工作电源进入试验器前加装两个明显断开点。当更换试品和接线时，应先将两个电源断开点明显断开。

3、对大电容试品的放电应用专用放电电阻棒对试品放电。放电时不能将放电棒立即接触试品，应先将放电棒逐渐接近试品，到一定距离空气间隙开始游离放电，有嘶嘶声，当无声音时可用放电棒放电，*后直接接上地线放电。

4、试验前请检查所有试验接线、控制箱、倍压筒和试品的接地线是否接好。

5、便携式超轻型直流高压发生器控制箱电源为交流AC 220V±10%，50Hz。如果电源经1/1隔离变或现场用自发电源，则必须人为将电源有一点与大地联接。

6、直流高压在200kV及以上时，尽管试验人员穿绝缘鞋，且处在安全距离以外区域，但由于高压直流离子空间电场分布的影响，会使几个邻近站立的人体上带有不同的直流电位。试验人员不要互相握手或用手接触接地体等，否则会有轻微电击现象，此现象在干燥地区和冬季较为明显，但由于能量较小，一般不会对人体造成伤害。

16、17、18公里电缆超低频交流耐压试验仪实际上是工频耐压试验的一种替代方法。接合了现代数字变频先进技术，采用微机控制，升压、降压、测量、保护完全自动化。由于全电子化，所以体积小重量轻、大屏幕液晶显示，清晰直观、且能显示输出波形、打印试验报告。

我们知道，在对大型发电机、电缆等试品进行工频耐压试验时，由于它们的绝缘层呈现较大的电容量，所以需要很大容量的试验变压器或谐振变压器。这样一些巨大的设备，不但笨重，而且使用十分不便。为了解决这一矛盾，电力部门采用了降低试验频率，从而降低了试验电源的容量。

编辑

16、17、18公里电缆超低频交流耐压试验仪功能特点：

1、电流、电压、波形数据均直接从高压侧采样获得，所以数据准确。

2、具有过流保护功能：设计为高低压双重保护，高压侧可按设定值进行停机保护；低压侧的电流超过额定电流时将进行停机保护，动作时间都小于20ms。

3、具有过压保护功能，当输出超过所设定的限压值时，仪器将停机保护，动作时间小于20ms。

4、高压输出保护电阻设计在升压体内，所以外面不需另接保护电阻。

5、由于采用了高低压闭环负反馈控制电路，所以输出无容升效应。

16、17、18公里电缆超低频交流耐压试验仪采用微机控制，自动升压、降压、放电，运有光电控制输出0.1HZ正弦波，并且在自动升压过程中能进行人工干预。

超低频高压发生器由于全电子化，所以体积小重量轻，大屏幕液晶显示，清晰直观，且能显示输出波形并带打印输出；

设计指标完全符合《电力设备专用测试仪器通用技术条件，第4部分：超低频高压发生器通用技术条件》电力行业标准，使用十分方便。

现在国内外均采用机械式的办法进行调制和解调产生超低频信号；

所以存在正弦波波形不标准，测量误差大，高压部分有火花放电，设备笨重，而且正弦波的二，四象限还需要大功率高压电阻进行放电整形，所以设备的整体功耗较大，本产品均能克服这样一些不足之处。
