高压断路器模拟装置核心指标

1、断路器位置输出接点：

断路器位置输出接点6对，相互独立。分为两组，与断路器跳闸线圈相对应。

2、手合、手跳接点：

手合、手跳按钮各有一对同步输出常开接点。当手合、手跳按钮按下时，接点接通。其中手合接点动作后自保持，由手跳按钮复位。手跳按钮释放时手跳接点延时60ms返回。

产品介绍

国内独创复合式消弧电路(电子消弧+机械消弧),大大提高了装置的使用寿命和稳定性!

高压断路器模拟装置采用大规模现场可编程门阵列、带保护的功率电子器件等原理制造，跳闸线圈按独立的回路设计，可以模拟6-110KV电压等级的三相及分相操作、单跳闸线圈断路器的动作行为，适用于电力系统、工矿企业、科研院所、专业院校、保护厂家选用，作为继电保护及自动装置带开关整组系统传动试验时实际断路器的替代设备，动作准确、可靠、动作次数不受限制，可以大大提高试验的正确性与完整性，最大限度地降低实际断路器的动作次数，提高使用寿命，是继电保护试验工作的重要配套设备。

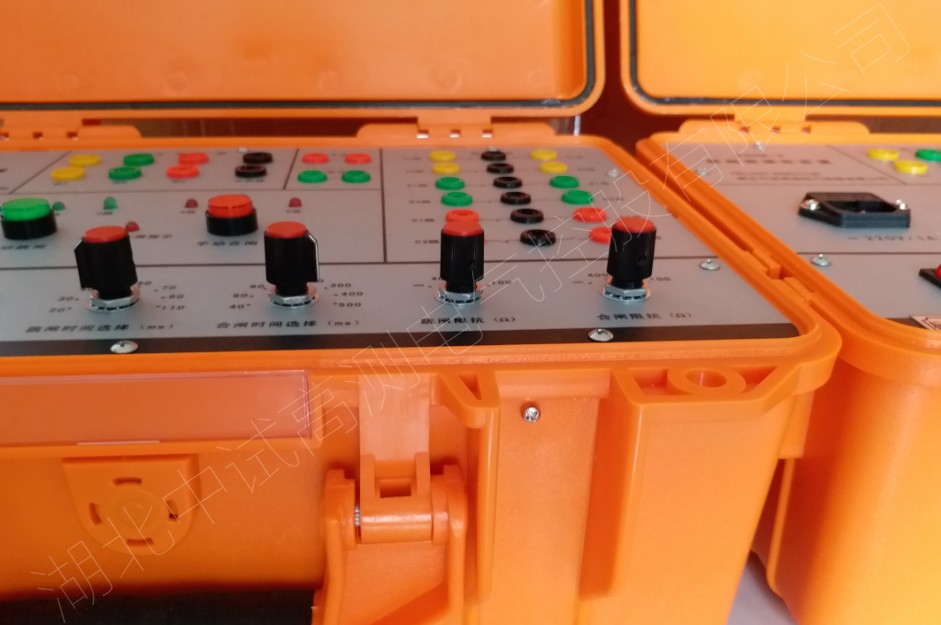

高压断路器模拟装置外形结构为便携式使用工程塑料防水机箱，适用于现场试验使用。

产品常用名称

模拟断路器，高压模拟开关，微机模拟断路器，模拟（开关）断路器，高压断路器模拟装置，三相模拟断路器
