高压介质损耗自动测试仪核心重点
时间：2020-11-13

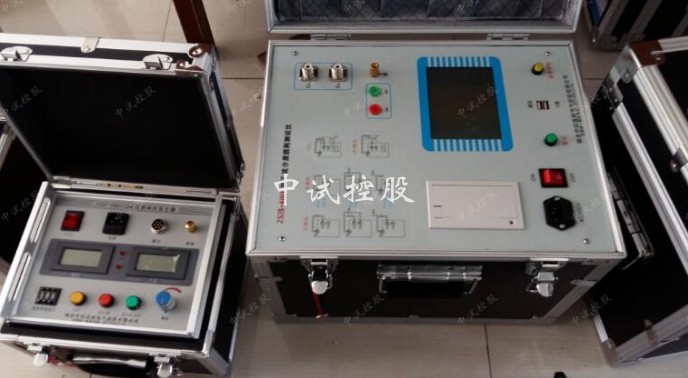

高压介质损耗自动测试仪核心重点
产品介绍
介损测量是绝缘试验中很基本的方法，可以有效地发现电器设备绝缘的整体受潮劣化变质，以及局部缺陷等。在电工制造、电气设备安装、交接和预防性试验中都广泛应用。变压器、互感器、电抗器、电容器以及套管、避雷器等介损的测量是衡量其绝缘性能的最基本方法。异频抗干扰介质损耗自动测试仪突破了传统的电桥测量方式，采用变频电源技术，利用单片机、和现代化电子技术进行自动频率变换、模/数转换和数据运算；达到抗干扰能力强、测试速度快、精度高、全自动数字化、操作简便；电源采用大功率开关电源，输出45Hz和55Hz纯正弦波，自动加压，可提供最高10千伏的电压；自动滤除50Hz干扰，适用于变电站等电磁干扰大的现场测试。广泛适用于电力行业中变压器、互感器、套管、电容器、避雷器等设备的介损测量。
中试电力产品优势
1、仪器采用复数电流法，测量电容、介质损耗及其它参数。测试结果精度高，便于实现自动化测量。
2、仪器采用了变频技术来消除现场50Hz工频干扰，即使在强电磁干扰的环境下也能测得可靠的数据。
3、仪器采用大屏幕液晶显示器，测试过程通过汉字菜单提示既直观又便于操作。
4、仪器操作简便，测量过程由微处理器控制，只要选择好合适的测量方式，数据的测量就可在微处理器控制下自动完成。
5、一体化机型，内附标准电容和高压电源，便于现场测试，减少现场接线。
6、仪器测量准确度高，可满足油介损测量要求，因此只需配备标准油杯，和专用测试线即可实现油介损测量。
7、设CVT测试功能，可实现CVT的自激法测试，无需外置附件，只需一次测量，C1,C2的电容和介损全部测出。
8、反接线测试采用ivddv技术,消除了以往反接线数据不稳定的现象。
9、具有反接线低压屏蔽功能，在220kV CVT 母线接地情况下，对C11 可进行不拆线10kV 反接线介损测量
10、具有测量高电压介损功能，能够使用高压变压器或串联谐振进行超过10kV电压的介损试验。
11、接地保护功能，当仪器不接地线或接地不良时，仪器不进入正常程序，不输出高压。过流保护功能，在试品短路或击穿时仪器不受损坏。
12、触电保护功能，当仪器操作人员不小心触电时候，仪器会立即切断高压，保障试验人员的安全.
产品常用名称
异频抗干扰介质损耗自动测试仪、损测试仪、抗干扰介损测试仪、全自动介损测试仪、异频介损测试仪、异频介质损耗测试仪、抗干扰介质损耗测试仪、全自动介质损耗测试仪、变频抗干扰介质损耗测试仪、介质损耗测试仪、全自动异频介质损耗测试仪、全自动抗干扰介质损耗测试仪、 异频抗干扰介质损耗自动测试仪
产品参数
测量范围
电容值
3～60000pF
介损值
0～100%
最大误差
电容精度
±(1.0%×读数±1 pF)
介损精度
±(1.0%×读数±0.04%)
分辨率
电容分辨率
最小可分辨0.001pF
介损分辨率
最小可分辨0.001%
抗干扰指标：
变频抗干扰，在200%干扰下仍能达到上述准确度
高压输出
0.5～10kV45Hz和55Hz
内施高压：
设定电压范围：0.5～10kV 电压分辨率：1V 精度：2%
试验频率：
45、50、55、60、65Hz单频
试验电流范围：
10μA～5A
外施高压：
正接线时最大试验电流5A，工频或变频40-70Hz
CVT自激法低压输出：
输出电压3～50V，输出电流3～30A
CVT变比测量：
变比测量精度：±读数×1% 变比测量范围：10～99999
测量时间：
约36s，与测量方式有关
计算机接口：
标准RS232接口
打印机：
炜煌A7热敏微型打印机
电流输出
≤200mA
低压输出
输出电压
3～50V
输出电流
3～30A
供电电源
AC 220V ±10%，50Hz或发电机供电
工作环境
环境温度
0～40℃
环境湿度
≤ 90%RH，不结露
外形尺寸
465×350×350mm3
重 量
28kg
45/55Hz、55/65Hz、47.5/52.5Hz自动双变频
频率精度：±0.01Hz
反接线时最大试验电流10kV/5A，工频或变频40-70Hz
相位测量精度：±0.1° 相位测量范围：0～359.9°
增值服务
- 三年质保,一年包换,三个月试用
