湖北中试高测电气控股有限公司技术博士为您解说：80KV超低频耐压试验仪

中试控股的 ZSVLF-30KV 40KV 50KV 60KV 80KV / 0.1Hz 超低频高压发生器属于超轻型交流耐压试验，打耐压时候对电缆没有损伤。

80KV超低频耐压试验仪主要用于聚乙烯绝缘的电力电缆的耐压测试，也可用于大型电力变压器的绝缘耐压测试。在试验过程中中，常常需要设置不同的参数，本机可根据试验的需要设定好输出频率、试验时间、试验电压、高压侧的过流保护值、过压保护值。



如果要想在发展中能够占据更好地竞争优势，就需要80KV超低频耐压试验仪能够有非常好的产品质量。因为只有好的产品质量才能让更多的人在生活中选择这些产品使用。如果在发展过程中不能够将这些方面的工作处理好，肯定就会直接导致自己的发展受到非常大的影响。

要想能够在发展中占据非常好的优势，就需要不断提升产品的质量。只要能获得非常好的产品质量，就能让自己在行业中占据更好地发展优势。消费者这在购买设备的时候就希望能从中获得非常好的质量，这样才能让自己在今后的工作中得到更好地效率。

除此之外，80KV超低频耐压试验仪在发展中还需要做好产品的销售工作，这也是确保产品能获得市场认可的重要因素。在发展过程中如果能做好这两方面的工作，肯定就能为自身发展带来非常好的优势。

电力电缆、发电机耐压试验是每个从事电力行业者必备的技能，有时候这些设备的电压等级不怎么高，如果使用串联谐振的话，会造成很大的浪费资源，因此需要使用超低频高压发生器来进行试验.超低频高压发生器是一款比较常规的高压电力试验设备，电力工作者在实际的工作中，需要根据实际情况来使用，设置好试验参数，这样才能达到试验精度。那么超低频高压发生器如何设置限定参数呢？

在参数设限界面上，可根据试验的需要设定好输出频率、试验时间、试验电压、高压侧的过流保护值、过压保护值。修改方法如下：

1、点击“选择”键，可在参数之间循环移动特选方框。被选中的参数可用“改数”键修改之。

2、点击：“改数”键，可将特选方框选中的参数按递增的方式循环修改之：

频率有三种选择：0.1、0.05、0.02。它规定了仪器的输出频率。单位为Hz。

定时修改范围：0-99分(它规定了试验时间的长短,单位为分钟)。

试验电压范围为０至额定值，单位为kV。它规定了我们所要升至的试验电压。仪器升至这个设定电压值时，就不再升压，并保持在这个峰值下进行等幅的正弦波输出。

电压保护值设定范围为0至额定值，单位为kV。它规定了通过试品的电压上限值，当电压超过此设定时，仪器自动切断输出，进行停机操作。

电流保护值设定范围为0至额定值，单位为mA。它规定了通过试品的电流上限值，当电流超过此设定时，仪器自动切断输 出，进行停机操作。

以上电压，电流均为峰值，仪器显示的测量数据，以及打印报告上的电压电流值均为峰值。

  首先点击“选择”键，在参数之间循环移动光标。被选中的参数可用“改数”键按递增的方式循环修改之：

  1.频率有三种选择：0.1、0.05、0.02。单位为Hz。

  2.定时修改范围：0-99分。它规定了试验时间的长短。单位为分钟。

  3.试验电压范围为0至额定值，单位为kV。它规定了我们所要升至的试验电压。仪器升至这个设定电压值时，就不再升压，并保持在这个峰值下进行等幅的正弦波输出。

  4.电流保护值设定范围为0至额定值，单位为mA。它规定了通过试品的电流上限值，当电流超过此设定时，仪器自动切断输出。

  5.电压保护值设定范围为0至额定值，单位为kV。它规定了通过试品的电压上限值，当电压超过此设定时，仪器自动切断输出。

80KV超低频耐压试验仪接合了现代数字变频先进技术，克服传统工艺的一些不足之处，采用微机控制，升压、降压、测量、保护完全自动化，并且在自动升压过程中能进行人工干预。

 修改方法如下：

电流、电压、波形数据均直接通过高压侧采样获得，所以数据真实、准确。

过压保护：当输出超过所设定的限压值时，仪器将停机保护，动作时间小于２０毫秒。

过流保护：设计为高低压双重保护，高压侧可按设定值进行精确停机保护。

低压侧的电流超过额定电流时将进行停机保护，动作时间都小于２０毫秒。

高压输出保护电阻设计在升压体内，所以外面不需另接保护阻。

ZSVLF-30KV 40KV 50KV 60KV 80KV / 0.1Hz 超低频高压发生器适用于：交联聚乙烯绝缘电力电缆的耐压试验 / 水力发电机和大型发电机的耐压试验。0.1Hz超低频绝缘耐压试验实际上是工频耐压试验的一种替代方法。尤其在对大型发电机、电缆等试品进行工频耐压试验时，发挥着明显巨大的作用。

1.输出额定电压：30KV，40KV，50KV，80KV，90KV

2.输出频率：0.1Hz、0.05Hz、0.02Hz

3.带载能力： 0.1Hz  最大1.1µF

0.05Hz 最大2.2µF

0.02Hz 最大5.5µF

4.测量精度：3%

5.电压正，负峰值误差：≤3％

6.电压波形失真度：≤5％

7.使用条件：户内、户外；温度：-10℃∽+40℃；湿度：≤85％RH

8、输出频率：0.1Hz、0.05Hz、0.02Hz；

9、带载能力：0.1 Hz  1.1µF

       0.05 Hz 2.2µF

       0.02 Hz 5.5µF；





由于80KV超低频耐压试验仪采用了高低压闭环负反馈控制电路，所以输出无容升效应。

一　超低频绝缘耐压试验原理

   超低频绝缘耐压试验实际上是工频耐压试验的一种替代方法。我们知道，在对大型发电机、电缆等试品进行工频耐压试验时，由于它们的绝缘层呈现较大的电容量，所以需要很大容量的试验变压器或谐振变压器。这样一些巨大的设备，不但笨重，造价高，而且使用十分不便。为了解决这一矛盾，电力部门采用了降低试验频率，从而降低了试验电源的容量。从国内外多年的理论和实践证明，用0.1Hz超低频耐压试验替代工频耐压试验，不但能有同样的等效性，而且设备的体积大为缩小，重量大为减轻 ，理论上容量约为工频的五百分之一，且操作简单，与工频试验相比优越性更多。这就是为什么发达国家普遍采用这一方法的原因。国家发改委已制定了《35kV及以下交联聚乙烯绝缘电力电缆超低频（0.1Hz）耐压试验方法》行业标准。我国正在这一方法，本仪器是根据我国这一需要而成的。可广泛用于电缆、大型高压旋转电机的交流耐压试验之中。

0.1Hz超低频耐压试验的优点:

☆ 等效性好：科学理论和实践证明，0.1Hz超低频耐压试验与工频耐压试验具有很好的等效性。

☆ 体积小：理论上容量为工频的1/500，所以体积小、重量轻。

☆ 破坏性小：0.1Hz超低频耐压试验不会象直流耐压试验对绝缘具有较大的破坏性，有害极化电荷不会进入电介质。

☆ 技术先进：采用最新电力电子元件，微电脑控制，安全简单，操作方便，数据可靠。

1、输出额定电压：参见表1；

2、输出频率：0.1Hz、0.05Hz、0.02Hz；

3、带载能力：0.1 Hz  最大1.1µF

            0.05 Hz 最大2.2µF

            0.02 Hz 最大5.5µF；

4、测量精度：3%；

5、电压正，负峰值误差：≤3%；

6、电压波形失真度：≤5%；

7、使用条件：户内、户外；温度：-10℃∽+40℃；湿度：≤85% RH；

8、电源：交流50 Hz，220V ±5%；





 二　产品简介

本80KV超低频耐压试验仪接合了现代数字变频先进技术，采用微机控制，升压、降压、测量、保护完全自动化。由于全电子化，所以体积小重量轻、大屏幕液晶显示，清晰直观、且能显示输出波形、打印试验报告。设计指标完全符合《电力设备专用测试仪器通用技术条件，第4部分：超低频高压发生器通用技术条件》电力行业标准，使用十分方便。现在国内外均采用机械式的办法进行调制和解调产生超低频信号，所以存在正弦波波形不标准，测量误差大，高压部分有火花放电，设备笨重，而且正弦波的二，四象限还需要大功率高压电阻进行放电整形，所以设备的整体功耗较大。本产品均能克服这样一些不足之处，另外，还有如下特点需要特别说明：

1.电流、电压、波形数据均直接从高压侧采样获得，所以数据准确。

2.具有过压保护功能，当输出超过所设定的限压值时，仪器将停机保护，动作时间小于20ms。

3.具有过流保护功能：设计为高低压双重保护，高压侧可按设定值进行精确停机保护；低压侧的电流超过额定电流时将进行停机保护，动作时间都小于20ms。

4.高压输出保护电阻设计在升压体内，所以外面不需另接保护电阻。

5.由于采用了高低压闭环负反馈控制电路，所以输出无容升效应。

三　技术参数

1.输出额定电压：参见表1

2.输出频率：0.1Hz、0.05Hz、0.02Hz

3.带载能力： 0.1Hz  最大1.1µF

0.05Hz 最大2.2µF

0.02Hz 最大5.5µF

4.测量精度：3%

5.电压正，负峰值误差：≤3％

6.电压波形失真度：≤5％

7.使用条件：户内、户外；温度：-10℃～+40℃；湿度：≤85％RH

8.市电源：频率50Hz，电压220V±5%。若使用便携式发电机供电，发电机要求：频率50Hz，电压220V±5%，功率应大于3KW，并且在发电机的输出端并联一只功率不小于800W的阻性负载（如电炉），以便稳定发电机的运转速度。否则仪器将不能正常工作

80KV超低频耐压试验仪结合了现代数字变频先进技术，采用微机控制，升压、降压、测量、保护完全自动化，并且在自动升压过程中能进行人工干预。由于全电子化，所以体积小重量轻、大屏幕液晶显示，清晰直观、且能显示输出波形、打印机输出试验报告。设计指标完全符合DL/T849.4-2004《电力设备专用测试仪器通用技术条件，第4部分：超低频高压发生器通用技术条件》电力行业标准，使用十分方便。现在国内外均采用机械式的办法进行调制和解调产生超低频信号，所以存在正弦波波形不标准，测量误差大，高压部分有火花放电，设备笨重，而且正弦波的二，四象限还需要大功率高压电阻进行放电整形，所以设备的整体功耗较大。本产品均能克服这样一些不足之处，另外，还有如下特点需要特别说明：



★ 电流、电压、波形数据均直接通过高压侧采样获得，所以数据真实、准确。

★ 过压保护：当输出超过所设定的限压值时，仪器将停机保护，动作时间小于２０毫秒。

★ 过流保护：设计为高低压双重保护，高压侧可按设定值进行*停机保护；低压侧的电流超过额定电流时将进行停机保护，动作时间都小于20毫秒。

★ 高压输出保护电阻设计在升压体内，所以外面不需另接保护阻。

★ 由于采用了高低压闭环负反馈控制电路，所以输出无容升效应。

 技术参数

１．输出额定电压：参见表1



                                 表一

２．输出频率：0.1Hz、0.05Hz、0.02Hz

３．带载能力：参见表1  0.1 Hz zui大1.1 μf

                       0.05 Hz zui大2.2 μf

                       0.02 Hz zui大5.5 μf

４．测量精度：1%

５．电压正，负峰值误差：≤３％

６．电压波形失真度：≤５％

７．使用条件：户内、户外；温度：-10℃∽+40℃；

湿度：≤85％RH

８．电源：交流80 Hz，220V ±5%

９．电源保险管：参见表1



注意事项

１．本仪器所配升压体不得作它用。

２．机内带电,切勿自行拆机修理，以免发生意外。仪器有故障，应与我公司修理。

３．关机后应用放电棒对试品进行充分放电,再拆线。

４．连续工作，升压体将发热，属正常现象。

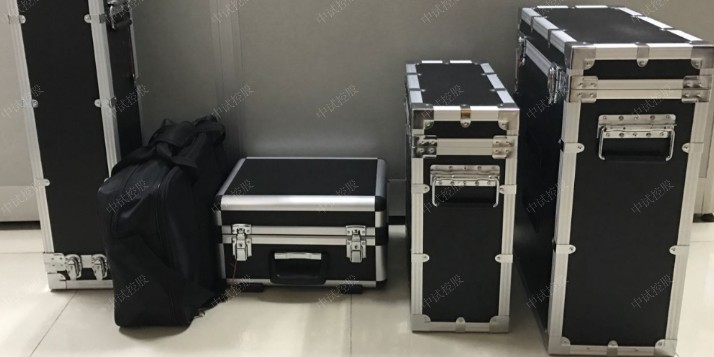

随机附件

1．专用高压连接电缆一根。

2．专用低压连接电缆一根。

3．电源线一根。

4．电源保险管十只。

5．放电棒一根。

1、额定电压小于或等于50kV的超低频采用单联结构（一台升压器）；大于50kV的超低频采用串联结构（两台升压器串联），使整体重量大大减轻，带载能力增强，而且两台升压器可单独作低电压等级的超低频使用。

2、电流、电压、波形数据均直接从高压侧采样获得，所以数据准确。

3、具有过压保护功能，当输出超过所设定的限压值时，仪器将停机保护，动作时间小于20ms。

4、具有过流保护功能：设计为高低压双重保护，高压侧可按设定值进行精确停机保护；低压侧的电流超过额定电流时将进行停机保护，动作时间都小于20ms。

5、高压输出保护电阻设计在升压体内，所以外面不需另接保护电阻。

6、由于采用了高低压闭环负反馈控制电路，所以输出无容升效应。

二、技术参数

1.输出额定电压：30KV，40KV，50KV，80KV，90KV

2.输出频率：0.1Hz、0.05Hz、0.02Hz

3.带载能力： 0.1Hz  最大1.1µF

0.05Hz 最大2.2µF

0.02Hz 最大5.5µF

4.测量精度：3%

5.电压正，负峰值误差：≤3％

6.电压波形失真度：≤5％

7.使用条件：户内、户外；温度：-10℃∽+40℃；湿度：≤85％RH

8.电源保险管：参见表1

9.电源：频率50Hz，电压220V±5%。

 1、设计目标：VLF超低频高压发生器主要是针对电力电缆的非破坏性绝缘耐压试验设计制造而成。

2、适用范围：VLF超低频高压发生器主要使用于PE（聚乙烯）／XLPE(交联聚乙烯)等塑料电力电缆。

3、适用群体：VLF超低频高压发生器适用于电力部门，电力电缆检修部门。

4、主要配置：VLF超低频高压发生器接合了现代数字变频先进技术，采用微机控制，升压、降压、测量、保护完全自动化。由于全电子化，所以体积小重量轻、大屏幕液晶显示，清晰直观、且能显示输出波形、打印试验报告。

1、电流、电压、波形数据均直接从高压侧采样获得，所以数据准确；

2、具有过压保护功能，当输出超过所设定的限压值时，仪器将停机保护，动作时间小于20ms；

3、具有过流保护功能：设计为高低压双重保护，高压侧可按设定值进行精确停机保护；低压侧的电流超过额定电流时将进行停保 护，动作时间都小于20ms；

4、高压输出保护电阻设计在升压体内，所以外面不需另接保护电阻；

5、80KV超低频耐压试验仪由于采用了高低压闭环负反馈控制电路，所以输出无容升效应。
