重 要 提 示

      本说明书是变压器绕组变形测试仪的说明书，请认真阅读！

      使用之前，操作人员必须认真阅读本说明书。

      本设备仅能用于变压器绕组变形频响法的测试。

      与本设备无关的其他设备不得与本设备共用电源供电端子。

      为防止发生电击危险，系统电源需提供可靠接地。

      本设备使用过程中，操作人员不得离开试验场地。

      变压器铁芯必须与外壳可靠接地。测试仪外壳、测量阻抗外壳必须与变压器外壳可靠接地。

      本设备的“接地”没有连接正确前，请不要开始测试。

      试验前应将被试变压器线端充分放电。

      使用前，请先检查测试仪的外观，检查电源开关位置是否在“关”的位置、各接线端子是否正常。

      绕组变形测试应在解开变压器所有引线(包括架空线、封闭母线和电缆)的前提下进行，并使这些引线尽可能的远离变压器套管(周围接地体和金属悬浮物需离开变压器套20cm以上)，尤其是与封闭母线连接的变压器。

      测试时必须正确记录分接开关的位置。频响法测试时，一般将被试变压器的分接开关放置在第1分接，特别对有载调压变压器，以获取较全面的绕组信息。对于无载调压变压器，应保证每次测量在同一分接位置，便于比较。

      应保证测量阻抗的接线钳与套管线夹紧密接触。如果套管线夹上有导电膏或锈迹，必须使用砂布或干燥的棉布擦拭干净。

      本设备使用过程中，不得打开与测量无关的其他软件。

      本设备采用通用操作系统，有系统中毒和崩溃的可能。

      一旦发生系统异常，一般可以通过重新启动软件排除。

      本设备不具有防水功能，请勿在雨天露天使用。

      本设备不用时放入包装箱，包装箱平时至于平放状态。

      本设备报废后的处置需符合国家相关法律法规的要求或交本公司处置。

      用户如在阅读本说明书后仍有疑惑，请直接与本公司售后服务部门联系。

      设备为计算机控制设备，请按照文件保存部分的提示定期备份数据，由于计算机损坏造成的数据损失，本公司只负责测量功能的恢复。

一  系统简介

变压器绕组变形测试仪用于测试6kV及以上电压等级电力变压器及其它特殊用途的变压器绕组变形情况。电力变压器在运行或者运输过程中不可避免地要遭受各种故障短路电流的冲击或者物理撞击，在短路电流产生的强大电动力作用下，变压器绕组可能失去稳定性，导致局部扭曲、鼓包或移位等永久变形现象，这将严重影响变压器的安全运行。本仪器按国家电力行业标准DL/T911－2016、国际电工标准IEC60076-18采用频率响应分析法测量变压器的绕组变形，是通过检测变压器各个绕组的幅频响应特性，并对检测结果进行纵向或横向比较，根据幅频响应特性的变化程度，判断变压器绕组可能发生的变形情况。

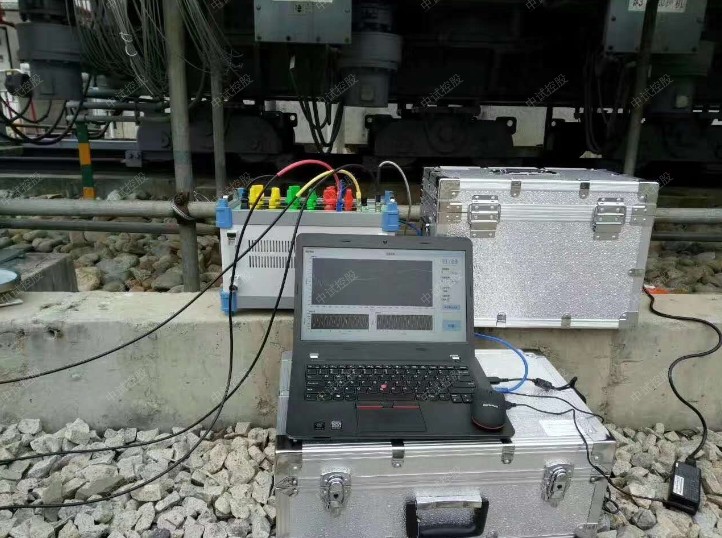

本系统由测量部分和分析软件部分组成，分析部分由笔记本电脑完成，测量部分通过USB电缆与笔记本电脑连接。

1.1主要技术特点

l  采用扫频法对变压器绕组特性进行测量，不对变压器吊罩、拆装的情况下，通过检测各绕组的幅频响应特性，对6kV及以上变压器，准确测量绕组的扭曲、鼓包或移位等变形情况。

l  测量速度快，对单个绕组测量时间1-2分钟。

l  频率精度非常高，频率精度为0.005% 。

l  采用数字化频率合成，频率稳定性更高。

l  采用5000V电压隔离、充分保护测试电脑安全。

l  可同时加载9条曲线，各条曲线相关参数自动计算，自动诊断绕组的变形情况，给出诊断的参考结论。

l  采用的分析软件功能强大，软件、硬件指标满足电力行业标准DL/T911-2016、国际电工标准IEC60076-18。

l  采用windows平台，兼容Windows 2000/Windows XP/Windows7/Windows8/Windows10。

l  采用数据库保存测试数据，对测试数据的管理简洁方便。

l  软件管理功能强大，充分考虑现场使用的需要，测量数据自动存盘、自动导出生成Word版测试报告（需安装相应的Office软件）或JPG图片报告，方便用户出测试报告。

l  软件智能化程度高，在输入、输出信号连接好之后，只需要按一个键就可以完成所有的测量工作。

l  软件界面简洁直观，分析、存储、报告导出、打印等菜单，只有完成当前一步方自动弹出下一步所需菜单，更加方便。

1.2主要技术指标

l  测量速度：单相绕组1分钟-2分钟

l  输出电压：Vpp-20V测试过程中自动调整

l  输出阻抗：50Ω

l  输入阻抗：1MΩ（响应通道内置50Ω匹配电阻）

l  扫频范围：100Hz－2MHz

l  频率精度：0.005%

l  扫频方式：线性或对数，扫频间隔和点数可任意设置

l  曲线显示：幅频曲线

l  测量动态范围宽：－120dB～20dB

l  供电电压：AC220V±10%

系统简明操作流程

Ø  采集器接地

Ø  采集器与变压器绕组接线

Ø  采集器与计算机接线

Ø  计算机开机

Ø  采集器上电

Ø  登录软件

Ø  录入信息

Ø  选择终止频率，调整测试参数

Ø  选择绕组

Ø  开始测试

Ø  更换测试绕组

Ø  选择绕组

Ø  开始测试

Ø  重复以上过程，直至完成所有绕组测试

Ø  保存数据

Ø  数据分析

Ø  报告导出

Ø  关闭软件

Ø  关闭采集器电源

Ø  拆开采集器与计算机的接线

Ø  拆开变压器接线

Ø  测试完成。
