  电气设备的高压耐压试验是《绝缘预防性试验》规定的重要项目之一。耐压试验可分为交流耐压试验和直流耐压试验，交流耐压试验又可分为工频、变频和0.1Hz超低频测试技术，其中0.1Hz超低频技术是新技术，是当前国际电工委员会的技术。

很多人在使用10千伏超低频电缆耐压试验仪产品之前都会对产品进行全面的阅读。这是自己在使用设备的过程中必须要做好的工作之一，也是确保在使用设备的时候发挥出好的效果的保证。那么，做好这些事情的原因就是什么呢？

之所以在使用设备之前需要对产品说明书有全面的了解，就是因为只有熟知使用说明，才能够使得自己在操作设备的时候能掌握全面的技巧。在了解说明书的过程中，就能够让我们在使用设备的过程中能够得到非常好的效率。

另外，在使用10千伏超低频电缆耐压试验仪设备的时候只要能够将这些方面的事情处理好，肯定就能使得自己在生产过程中得到非常好的进步。因此，在使用涉笔的时候只要能将这些工作做好，必然能发挥出好的设备功能，这也能使得自己在发展中占据更大的优势。

 新一代10千伏超低频电缆耐压试验仪它克服了第一代机械式产品的诸多缺点，性价比远远高于同类进口产品，特别适用于绝缘等值电容较大的电气设备（例如：电力电缆、电力电容器、大中型发电机和电动机等）耐压试验，符合2004年新颁布电力行业标准《超低频高压发生器通用技术条件 DL/T849.4-2004》要求。



10千伏超低频电缆耐压试验仪主要针对10kV-35kV-300MW火力发电机, 10kV-35kV电力变压器及线路等所有电气主设备的电气耐压试验设计制造。将一规定交流或直流高压施加在电器带电部分和非带电部分（一般为外壳）之间以检查电器的绝缘材料所能承受耐压能力的试验。它的使用非常简单，用户只需按部就班即可：超低频电缆耐压测试仪操作步骤：

用户坐椅和脚下必须垫好橡胶绝缘垫，只有在测试灯熄灭状态下，无高压输出方可进行被测机型连接或拆卸操作。

1.测试前对仪器进行校准，(方法：漏电电流5mA状态下，用700KΩ陶瓷电阻跨接于地线夹同高压测试棒探头之间至仪器报警为准。

2、连接被测机型是在确定电压表指定为“0”，测试灯灭状态下将仪器地线夹夹紧被测机散热架，并按下被测机型的电源开关。

3、设定耐压测试仪测试条件：A、电压：3500V;B、漏电流：5mA;C、测试时间定时为：流水线生产时4秒。

4、将测试棒探头紧贴电源线头的任一交流输入金属插片。

5、按下启动键观察测试结果，在设定时间内，超漏灯不亮，测被测机型为合格。

6、如果被测机型超过设定漏电流值，超低频电缆耐压测试仪则仪器自动切断输出电压，同时锋鸣器报警，超漏灯亮，则被测机型为不合格，按下复位键即可清除报警声，再测试时应重新按启动键。





10千伏超低频电缆耐压试验仪使用注意事项：

1、仪器必须可靠接地;

2、测试时，仪器接地端与被测体要可靠相接，严禁开路;

3、在连接被测体时，必须保证高压输出“0”及在“复位”状态;

4、排除故障时，必须切断电源;

5、切勿将输出地线与交流电源线短路，以免外壳带有高压，造成危险;

6、尽可能避免高压输出端与地线短路，以防发生意外;

7、测试灯、超漏灯、一旦损坏，必须立即更换，以防造成误判;

8、耐压测试仪避免阳光正面直射，不要在高温潮湿多尘的环境中使用或存放。

9、仪器空载调整高压时，漏电流指示表头有起始电流，均属正常，不影响测试精度。

ZSVLF-30KV 40KV 50KV 60KV 80KV / 0.1Hz 超低频高压发生器适用于：交联聚乙烯绝缘电力电缆的耐压试验 / 水力发电机和大型发电机的耐压试验。0.1Hz超低频绝缘耐压试验实际上是工频耐压试验的一种替代方法。尤其在对大型发电机、电缆等试品进行工频耐压试验时，发挥着明显巨大的作用。

1.输出额定电压：30KV，40KV，50KV，80KV，90KV

2.输出频率：0.1Hz、0.05Hz、0.02Hz

3.带载能力： 0.1Hz  1.1µF

0.05Hz 2.2µF

0.02Hz 5.5µF

4.测量精度：3%

5.电压正，负峰值误差：≤3％

6.电压波形失真度：≤5％

7.使用条件：户内、户外；温度：-10℃∽+40℃；湿度：≤85％RH

8、输出频率：0.1Hz、0.05Hz、0.02Hz；

特征

◆ 技术先进：10千伏超低频电缆耐压试验仪采用数字变频技术，微电脑控制，升压、降压、测量、保护等测试过程全自动化;

◆ 操作方便：接线简单，傻瓜式操作;

◆ 保护全面：多重保护（过压保护、高低压侧过流保护），动作迅速（动作时间≤20ms）,仪器安全可靠;

◆ 安全可靠：控制器和高压发生器低压连接，光电控制，使用安全可靠;

◆ 采用了高低压闭环负反馈控制电路，输出无容升效应;

◆ 配置齐全：液晶汉字显示，自动存储，自动打印;

◆ 测试范围大：0.1Hz、0.05Hz及0.02Hz多频率选择，测试范围大;

◆ 体积小、重量轻：十分利于户外作业;

参数

◆ 输出额定电压：60kV；

◆ 输出频率：0.1Hz、0.05Hz、0.02Hz；

◆ 带载能力：0.1 Hz 0.5μF

       0.05 Hz 1.0μF

       0.02 Hz 2.5μF；

◆ 测量精度：3%；

◆ 电压正，负峰值误差：≤3%；

◆ 电压波形失真度：≤5%；

◆ 使用条件：户内、户外；温度：-10℃∽+40℃；湿度：≤85% RH；

◆ 电源：交流50 Hz，220V ±5%；



10千伏超低频电缆耐压试验仪经大量实践证明：用0.1Hz超低频高压发生器替代工频耐压试验，不但能有同样的等效性，而且设备的体积大为缩小，重量大为减轻 ，理论上容量约为工频的五百分之一，且操作简单，与工频试验相比优越性更多。

0.1Hz超低频高压发生器

0.1Hz超低频高压发生器产品特点

1、保护全面：多重保护（过压保护、低压侧过流保护），动作迅速（动作时间≤20ms）,仪器安全可靠;

2、操作方便：接线简单，傻瓜式操作;

3、技术：采用数字变频技术，微电脑控制，升压、降压、测量、保护等测试过程全自动化;

4、安全可靠：控制器和压发生器低压连接，光电控制，使用安全可靠;

5、体积小、重量轻：十分利于户外作业;

6、采用了低压闭环负反馈控制电路，输出无容升效应;

7、测试范围大：0.1Hz、0.05Hz及0.02Hz多频率选择，测试范围大;

8、配置齐全：液晶汉字显示，自动存储，自动打印;



然而0.1Hz超低频高压发生器的使用，不可能不出一点小毛病，就好比说电源故障，虽说是小故障，但如果不及时处理的话，小故障会演变成的大问题，因此自己学会一些简单的超低频高压发生器维修方法很重要；

可能有人说出现问题可以找来维修，这也是对的。但是如果只是小问题的话，等来维修既浪费时间，又耽误工作，好像有点得不偿失哈：

1、电源开关打开时，控制箱上的数显表不亮

请检查电源连线及所有保险管，保险管若有损坏时，请按保险管座旁标注的安培数更换管。

2、若打开电源开关，数显表亮，压显示灯(绿)不亮，加不上压。

① 故障显示"回零"灯亮

没有回零位，请逆时针转动压输出调整钮和微调旋钮回到零位上至"回零"灯灭，即可加压。

② 故障显示"其它"灯亮有两种现象，1、接地保护，2、断线保护

a. 可能接地线未接好，或地线不可靠接地。请接好可靠的地线，关闭电源，重启动。

b.可能为连接控制箱与压塔的电缆未接好，接好电缆请关闭电源，重启动。或电缆线两端焊接头脱焊时会出现此故障,请焊好电缆两端的焊头，关闭电源，重启动。

c.可能控制箱内某一线头脱焊断开，请重焊接好，关闭电源，重启动。



10千伏超低频电缆耐压试验仪(Ultra-low-frequencyhigh-voltagegenerator)一种对大型发电机、电缆等试品进行工频耐压试验的设备仪器。采用微机控制，升压、降压、测量、保护完全自动化。由于全电子化，所以体积小重量轻、大屏幕液晶显示，清晰直观、且能显示输出波形、打印试验报告。

10千伏超低频电缆耐压试验仪对试验样品的耐压试验方法,便捷：

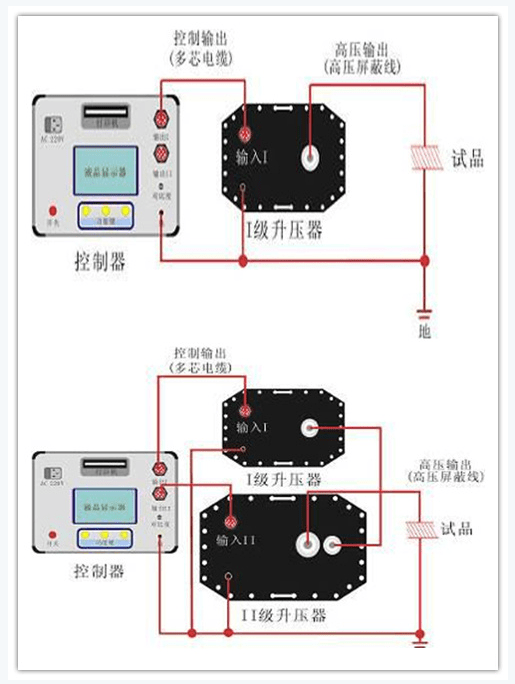

1、在高压输出端子和地接线柱之间接入试品。

2、打开超低频高压发生器电源开关，轻按“启动”按键，“电源”指示灯（红色）亮，缓慢调节电压粗调旋钮和电压细调旋钮进行测试。测试时电压显示表指示试验电压值，单位为kV；0.75倍电压显示表指示试验电压值的75％，单位位kV；电流显示表指示试验电流值，单位为mA。

3、在试品测试过程中按下0.75倍电压显示锁存按键，则0.75倍电压显示表显示值锁定，维持显示值不便，这样在做氧化锌避雷器试验时很方便地可作为参考电压。在任何时候按下定时开按键，则启动时间继电器，在记时到达预设的时间时，蜂鸣器发出报警讯响。在试验过程中，如果负载电流超过仪器额定输出电流的0－10％时，“过流”指示灯亮，过流保护，防止损坏试品和仪器。

4、超低频高压发生器试验结束后，反时针调节电压粗调旋钮和电压细调旋钮，旋到零位后，电压显示表缓慢回到零位，“零位”指示灯亮。当三个显示表显示零值后，轻按停止按键，此时红色指示灯灭，再关掉电源开关。当被试品电容量很大时，电压粗调、细调均调到零位后，输出电压显示表迟迟不能回零，则先按停止按键，再关机。然后用放电棒将试品放电，再拆除被试品接线。

超低频高压发生器注意事项　;

1、检查测试线是否接线正确。

2、使用仪器时，接好电源后，开机预热3分钟。

3、仪器处于测试状态未经复位不得关闭电源或供电线断路。

4、当分接开关无动作时，仪器开始测量误动作。

5、换纸时，一定要关断仪器电源方可换纸。

6、仪器发生误动作或错误启动异常情况时，按“复位”键终止测试，待检查调整好后在进行测试。
