干式耐压试验变压器规范书

时间：2020-11-12

干式耐压试验变压器规范书

1、体积小、重量轻、结构紧凑、无渗油，免维护;

2、接线简单直观，使用方便;

3、绝缘可靠性好，外形美观;

4、有过电压保护功能;

产品介绍

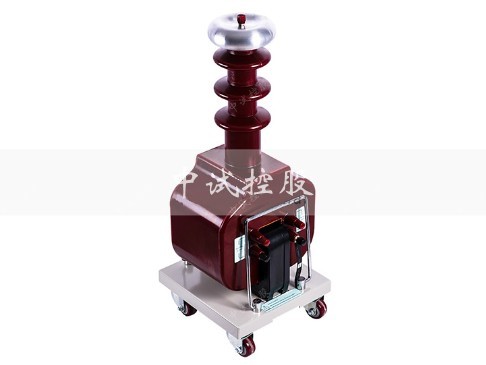

ZSGTD干式试验变压器，是引进国外最新先进技术，利用先进的生产设备，采用了线圈环氧真空浇注成型及CD型铁芯的新工艺、新材料。与其同容量，同电压的油浸式试验变压器相比，明显地具有重量轻、体积小、造型美观、性能稳定、使用携带方便、无渗漏油等优点。并有效地削弱了漏磁提高了绝缘强度和抗湿能力。特别适用于电力系统及各电力用户在现场检测各种电气设备的绝缘性能，直流耐压及泄漏电流试验。是替代目前笨重的油浸式变压器的首选产品。

ZSGTD系列干式试验变压器利用先进的生产设备，采用线圈绕组环氧真空浇注及CD型铁芯的新工艺，和同类产品油浸式变压器相比，明显地降低重量，减少体积，在质量上提高了绝缘强度和抗湿程度，并有效地削弱了漏磁而大大加强。方便等特点，特别适用于现场操作使用，是国内更新换代的新型交直流两用高压试验变压器。本系列产品适用于电力系统及各电力用户的现场检测各种电气设备的绝缘性能试验、电器产品的直流高压小电流的各种电压系统或装置中的高压电源。

ZSGTD系列干式试验变压器特别适用于电力系统、工矿企业、科研部门等对各种高压电气设备、电器元件、绝缘材料进行工频或直流高压下的绝缘强度试验。是高压试验中必不可少的重要设备。

产品常用名称

干式试验变压器、电力高压试验变压器、超轻型高压试验变压器、串级式高压试验变压器、交直流高压发生器、高压升压器、高压耐压机、高压耐压仪、干式耐压试验变压器，程控工频耐压测试仪，智能干式试验变压器，全自动干式耐压试验装置，变压器耐压测试仪

产品参数

技术参数

阻抗电压	≤12%
输出电压波形	正弦波
表面温升	＜55℃
空载电流	＜4%
允许连续运行时间	60min

主要产品规格

规格型号	容量(kVA)	输入电压(V)	输出电压(kV)	输出电流(mA)	外形尺寸(mm)	重量(kg)
ZSGTB-1.5/50	1.5	200 或 400	50	30	260×240×450	12
ZSGTB-3/50	3			60	330×280×510	25
ZSGTB-5/50	5			100	330×280×510	37
ZSGTB-10/50	10			200	360×350×850	32
ZSGTB-15/50	15			300	360×350×950	72
ZSGTB-20/50	20			400	360×350×1000	78
ZSGTB-25/50	25			500	430×450×1100	82
ZSGTB-30/50	30			600	430×450×1200	120
ZSGTB-5/100	5	200 或 400	100	50	360×350×1000	72
ZSGTB-10/100	10			100	360×350×1100	75
ZSGTB-15/100	15			150	360×350×1200	78
ZSGTB-20/100	20			200	430×450×1200	82
ZSGTB-25/100	25			250	430×450×1200	110
ZSGTB-30/100	30			300	430×450×1200	120
ZSGTB-15/120	15		120	125	360×350×1100	85
ZSGTB-20/120	20			160	430×450×1200	121
ZSGTB-25/120	25			200	430×450×1200	115
ZSGTB-30/120	30			250	430×450×1200	130
