无局放油浸式试验变压器核心参数

时间：2020-11-12

无局放油浸式试验变压器核心参数

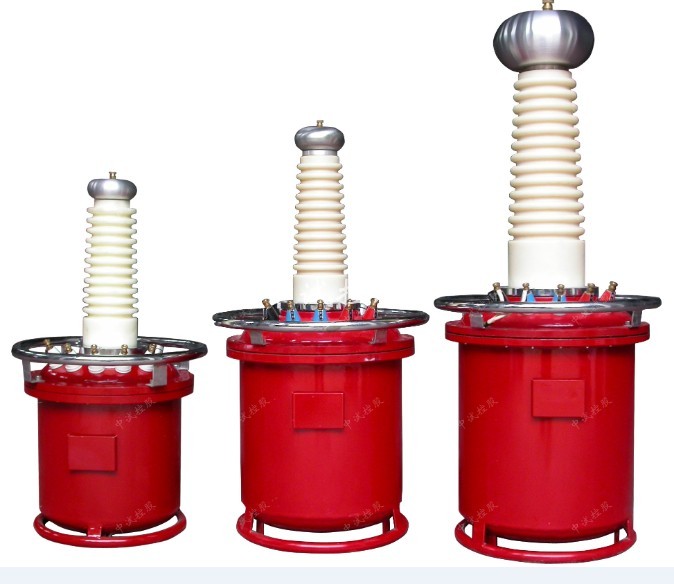

无局放油浸式试验变压器无局放油浸式试验变压器是我公司引进、吸收国外先进技术，设计开发制造的无局部放电工频试验变压器，广泛应用于电器、电缆、电机、变压器、互感器、绝缘材料和相关的高压元件制造厂家，以及电力、科研和大专院校的高压试验室，可对其产品进行局部放电和工频耐压试验。符合DL417-91、JB/T9641-1999、GB1094.1～1094.5-85、GB6451.1～6451.5-86等有关标准要求.

用途及性能

主要用于检验各种绝缘材料，绝缘结构和电工产品等耐受工频电压的绝缘程度，也做为变压器、互感器、避雷器等试品的无局部放电工频试验电源。普遍应用于电工造造部门、电力运行部门、科研单位和高等院校。

50-1200KV无局部放电工频试验变压器，次要技术性能处于国外领后位置，达到国际同类产品的保守程度。

产品别称：无局放高压试验变压器、无局放工频耐压试验装置、无局放试验变压器成套装置、无局放工频试验变压器、无局放试验变压器、无局放试验变压器成套试验设备、无局部放电工频试验变压器、无局放变压器、无晕充气式试验变压器、无局放测试系统、无局放超轻型高压试验变压器、无局放充气变压器、工频无局放试验变压器、局放试验变压器、局放试验设备

特点

1、成套设备配置性强，电压容量系列齐齐，功能完善。

2、成功研造无局部放电环氧绝缘筒，局部放电量小。

3、阻抗电压矮，劣于国标规定。

4、采用自动掌握技术，自动化程度高，抗干扰能力强。

5、采用快速电子维护安装，可靠性高。

无局放油浸式试验变压器产品参数：

●产品类型：交流，交流串级

●额定容量：5-1000KVA

●输入电压：AC 220V / AC 380V

●输出电压：AC 0-1000KV

DC 0-1400KV

●局部放电量：额定电压下≤5PC

●阻抗电压：<10 %

●输出电压波形：工频、正弦波

●表面温升：<55℃

●空载损耗：0.2 %-0.35 %

●允许连续运行时间：1小时/次

●间续运行时间：连续

●空载电流：<10 %

无局放变压器

● 性能指标

型号规格	额定容量(kVA)	高压电压(kV)	矮压电压(kV)	D × H(mm)	沉量(kg)
ZSDW-5/50	5	50	0.22	320 × 431	45
ZSDW-10/100	10	100	0.22	570 × 725	165
ZSDW-30/100	30	100	0.38	800 × 1036	315
ZSDW-15/150	15	150	0.38	1165 × 1667	695
ZSDW-50/250	50	250	0.38	1280 × 1970	1100
ZSDW-100/100	100	100	0.38	1130 × 1485	1350
ZSDW-100/150	100	150	0.38	1800 × 1953	1980
ZSDW-200/200	200	200	0.6	2500 × 2445	4500
ZSDW-150/250	150	250	0.6	2150 × 2443	4230
ZSDW-250/250	250	250	0.6	2500 × 2555	6100
ZSDW-1000/250	1000	250	3、6、10	3600 × 2800	12000
ZSDW-300/300	300	300	3、6	2600 × 3300	6280
ZSDW-450/300	450	300	3、6	3050 × 2920	8000
ZSDW-600/300	600	300	3、6	2600 × 3460	10600
ZSDW-800/400	800	400	3、6、10	3600 × 4800	14000
ZSDW-1200/400	1200	400	3、6、10	3600 × 4875	19000
ZSDW-100/500	100	500	3、6、10	3300 × 5300	8100
ZSDW-250/500	250	500	3、6、10	3600 × 5200	11600
ZSDW-200/500	200	500	3、6、10	3300 × 5300	8800
ZSDW-500/500	500	500	3、6、10	3600 × 5210	23540
ZSDW-1000/500	1000	500	3、6、10	3600 × 5300	25400
ZSDW-2200/550	2200	550	6、10	3600 × 6000	36000
ZSDW-2000/500	2000	500	6、10	3600 × 5400	34880
