工频无局放试验变压器成套装置核心技术

工频无局放试验变压器成套装置

本套装置主要用于互感器、高压断路器、耦合电容器、电力变压器、GIS、电容套管的工频耐压、局部放电等试验及科学研究。

工频无局放试验变压器成套装置产品性能特点

主要用于检验各种绝缘材料，绝缘结构和电工产品等耐受工频电压的绝缘水平，也作为变压器、互感器、避雷器等试品的无局部放电工频试验电源。广泛应用于电工制造部门、电力运行部门、科研单位和高级院校。

100~1200kV无局部放电串激式工频试验变压器，主要技术性能处于国内领先地位，达到国际同类产品的先进水平。

1、成套设备配置性强，电压容量系列齐全，功能完善；

2、外壳用环氧绝缘筒，局部放电量小；

3、阻抗电压低，优于国标规定；

4、 采用自动控制技术，自动化程度高，抗干扰能力强；

5、采用快速电子保护装置，可靠性高。

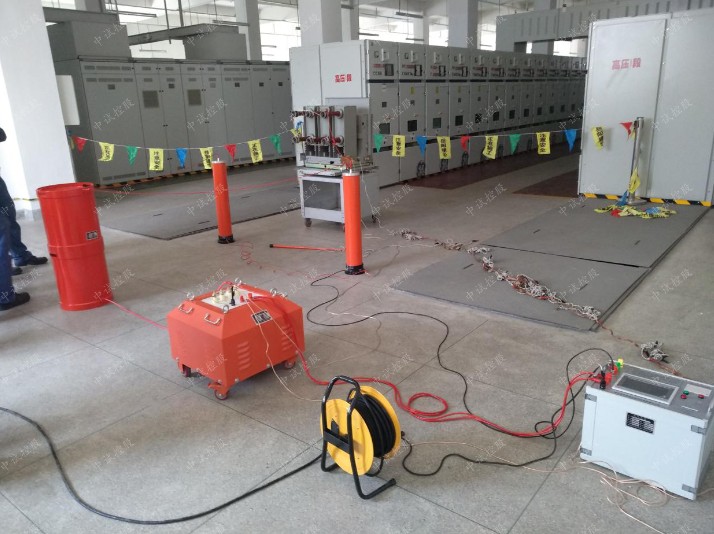

工频试验变压器成套装置组成

1、10/100工频试验变压器                        1台

2、TEDGC–10／0.22/0～0.25 柱式调压器               1台

3、TAWF－500/250电容分压器兼耦合电容 1台

4、HD-2000工频控制装置     1台

5、二次回路测量线、控制线                             1套

7、HD-9302抗干扰局部放电检测仪                            1台（选件）

8、GR100-0.1/5保护电阻                                   1根

工频无局放试验变压器成套装置总体技术要求

1、额定容量：10KVA

2、额定电压：100KV

3、额外输出电流：0.1A

4、成套设备运行时间：100%额定电压、100%额定电流下运行60分钟；2/3额定电压、2/3额定电流下连续运行

5、成套设备局部放电量：100%额定电压<5Pc, 80%额定电压<2Pc

工频无局放试验变压器成套装置主要技术参数

1、10/100工频试验变压器

型号：10/100

额定容量：低压线圈：10kVA

高压线圈：10kVA

额定电压：低压线圈：0.22kV

高压线圈：100kV

额定电流：低压线圈：45.45A

高压线圈：0.1A

阻抗电压：￡8％

工作方式：额定电压、额定电流下运行60min，2/3额定电压2/3额定电流下可长期连续运行。

结构形式：单相，固定，油浸自冷
