工频调感式发电机交流耐压装置技术指标

时间：2020-11-12

工频调感式发电机交流耐压装置技术指标

1、由于谐振无功全补偿，电源和设备的功率仅为被试品所需容量的1/10以下(1/Q10)；同容量的体积小，重量轻，装置输出容量大而所需配置的电源容量小，价廉，使用操作便捷而安全。

2、串联谐振实际是个电流滤波回路，使通过被试品的电流基本是基波电流，输出电压的波形畸变率(THD)极小，优于现有所有类型的交流耐压设备。
3、试品闪络或击穿后的短路电流仅为短路前试验电流的1/10以下的(1/Q)能有效防止击穿后扩大对故障点的损伤。
4、闪络后立即自动熄弧，熄弧后恢复谐振状态电压建立的过程较长(秒数)是一个稳态的建立过程，既无电压过冲之虑更无微秒级毫秒级瞬态过程的恢复过电压的危险。

产品介绍

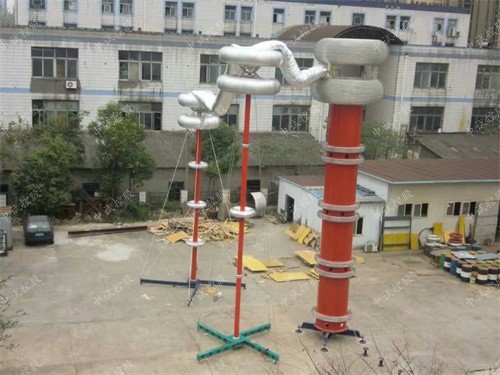

我公司ZSGP-JH系列工频串联谐振试验装置主要用于10kV、35kV、110kV的交联橡塑电力电缆，66kV、110kV、220kV组合电器(GIS)的变频交流耐压试验，水力和火力发电机或电力变压器等的工频交流耐压试验。

工频串联谐振试验装置基本原理是采用可调节（30--300Hz）ZSGP-JH工频调感式发电机交流耐压设备与被试品电容谐振产生交流试验电压。由于电缆的电容量较大，采用传统的工频试验变压器很笨重、庞大、且大电流的工作电源现场不易取得，因此一般都采用串联谐振交流耐压试验设备。其输入电源的容量能显著降低，重量减轻，便于使用和运输。初期多采用调感式串联谐振设备（50Hz），但存在自动化程度差、噪音大等缺点。因此现在大多采用变频谐振，可以得到更高的品质因数（Q值），并具有自动调谐、多重保护、以及降低噪音、灵活的组合方式、单件重量轻等优点。

目前在国际和国内已有越来越多的XLPE交联聚乙烯绝缘的电力电缆替代原有的充油油纸绝缘的电力电缆。但在交联电缆投运前的试验手段上由于被试容量大和试验设备的原因，仍沿袭使用直流耐压的试验方法。

近年来国际、国内的很多研究机构的研究成果表明直流试验对XLPE交联聚乙烯电缆有不同程度的损害。有的研究观点认为XLPE结构具有存储积累单极性残余电荷的能力，当在直流试验后，如不能有效的释放掉直流残余电荷，投运后在直流残余电荷加上交流电压峰值将可能致使电缆发生击穿。

国内一些研究机构认为，交联聚乙烯电缆的直流耐压试验中，由于空间电荷效应，绝缘中的实际电场强度可比电缆绝缘的工作电场强度高达11倍。交联聚乙烯绝缘电缆即使通过了直流试验不发生击穿，也会引起绝缘的严重损伤。其次，由于施加的直流电压场强分布与运行的交流电压场强分布不同。直流试验也不能真实模拟运行状态下电缆承受的过电压，并有效的发现电缆及电缆接头本身和施工工艺上的缺陷。因此，使用非直流的方法对交联电缆进行耐压试验就越来越受到人们的重视。

各种大型变压器的交流耐压试验，火力及水力发电机的交流耐压实验也定期进行。这些设备的试验要求的试验设备容量大，通常情况下采用谐振的办法进行试验，但必须是在工频条件下或等效工频条件下进行。等效工频条件一般采用45-65Hz的频率范围，但很多试验单位要求50Hz试验电源对这类设备进行交流耐压试验。

技术指标：

额度输出电压	0～60kV(AC有效值)及以下
输出频率	50Hz
谐振电压波形	纯正弦波，波形畸变率≤1%
工作制	满功率连续工作时间1min
品质因素	10～40
最大试验容量	3000kVA及其以下
工作电源	380V±15%、工频50Hz

系列产品配置及适用范围：

产品型号名称	适用范围(出口电压20kV及以下电压的发电机或电机的交流耐压试验，试验频率：50Hz)
产品型号名称	控制台	调压器	电抗器(干式)	励磁变(干式)	分压器	适用范围
ZSGP-L- 200/25	30kW	30kVA (电动)	200kVA/25kV 可调一台	30kVA (干式)	30kV	水力发电机 0.4～1.0μF (10kV/40MW)
ZSGP-L- 300/50	60kW	60kVA (电动)	300kVA/50kV 可调一台	60kVA (油浸式)	50kV	火力发电机 0.27～0.33μF (20kV/300MW)
ZSGP-L- 600/50	60kW	60kVA (电动)	200kVA/50kV 可调一台 400kVA/50kV 可调一台	60kVA (油浸式)	50kV	火力发电机 0.113～0.45μF (20kV/600MW)
ZSGP-L- 1200/50	120kW	120kVA (感应)	200kVA/50kV 固定两台 800kVA/50kV 可调一台	120kVA (油浸式)	50kV	水力发电机 0.6～1.8μF (20kV/250MW)
ZSGP-L- 2750/55	300kW	300kVA (感应)	750kVA/55kV 固定两台 1250kVA/55kV 可调一台	300kVA (油浸式)	60kV	水力发电机 1.6～3.3μF (20kV/770MW)

注：可根据试品对象参数定制解决方案
电力系统常用水力发电机的电容量参考表：

类别	发电机的参数
类别	额定容量(MW)	额定电压(kV)	相电容(μF)
水力发电机	72.5～85	10.5	0.694
	125～150		1.8～1.9
	300	15.75	1.7～2.5
	400	18.0	2～2.5
	600		2.1～2.5
