超低频高压发生器接合了现代数字变频先进技术，采用微机控制，升压、降压、测量、保护完全自动化。由于全电子化，所以体积小重量轻、大屏幕液晶显示，清晰直观、且能显示输出波形、打印试验报告。设计指标完全符合《电力设备专用测试仪器通用技术条件，第4部分：超低频高压发生器通用技术条件》电力行业标准，使用十分方便。现在国内外均采用机械式的办法进行调制和解调产生超低频信号，所以存在正弦波波形不标准，测量误差大，高压部分有火花放电，设备笨重，而且正弦波的二，四象限还需要大功率高压电阻进行放电整形，所以设备的整体功耗较大。

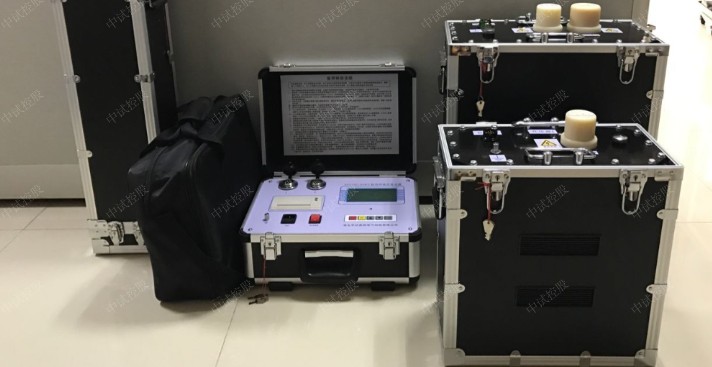

1、额定电压小于或等于50kV的超低频采用单联结构（一台升压器）；大于50kV的超低频采用串联结构（两台升压器串联），使整体重量大大减轻，带载能力增强，而且两台升压器可单独作低电压等级的超低频使用。

2、电流、电压、波形数据均直接从高压侧采样获得，所以数据准确。

3、具有过压保护功能，当输出超过所设定的限压值时，仪器将停机保护，动作时间小于20ms。

4、具有过流保护功能：设计为高低压双重保护，高压侧可按设定值进行精确停机保护；低压侧的电流超过额定电流时将进行停机保护，动作时间都小于20ms。

5、高压输出保护电阻设计在升压体内，所以外面不需另接保护电阻。

6、由于采用了高低压闭环负反馈控制电路，所以输出无容升效应。

程控超低频高压发生器

• 输出额定电压：70kV

• 输出频率： 0.1Hz、0.05Hz、0.02Hz

• 带载能力： 0.1Hz   最 大1.1µF

             0.05Hz  最 大2.2µF

             0.02Hz  最 大5.5µF

• 测量精度：3%

• 电压正，负峰值误差：≤3％

• 电压波形失真度：≤5％

• 使用条件：户内、户外；温度：-10℃～+40℃；湿度：≤85％RH

• 市电源：频率50Hz，电压220V±5%。若使用便携式发电机供电，发电机要求：频率50Hz，电压220V±5%，功率应大于3KW，并且在发电机的输出端并联一只功率不小于800W的阻性负载（如电炉），以便稳定发电机的运转速度。否则仪器将不能正常工作。

  从国内外多年的理论和实践证明，用超低频电缆耐压测试仪替代传统工频耐压试验，不但能有同样的等效性，而且设备的体积大为缩小，重量大为减轻 ，理论上容量约为工频的五百分之一；

  且操作简单，与工频试验相比优越性更多。这就是为什么发达国家普遍采用这一方法的原因。


  超低频电缆耐压测试仪技术先进,操作方便
  1、技术先进的主要体现：采用数字变频技术，微电脑控制，测试过程全自动化。
  2、操作方便的主要体现：接线简单，操作方便。
  3、多重保护，安全使用
    1)四重保护，动作迅速（动作时间≤20ms）,仪器安全可靠。
    2)控制器和高压发生器低压连接，光电控制，安全可靠。
  4、配置齐全的主要体现：液晶汉字显示，自动存储，自动打印。
  5、测试范围大：0.1Hz、0.05Hz及0.02Hz多频率选择,测试范围大。
  6、小巧玲珑：十分利于户外作业。
  7、破坏性小：超低频耐压试验不会象直流耐压试验对绝缘具有较大的破坏性，有害极化电荷不会进入电介质。
  8、等效性好：科学理论和实践证明，超低频耐压试验与工频耐压试验具有很好的等效性。



  超低频电缆耐压测试仪采用了串联科学方式，具有体积小，重量轻便于搬运等优点；

  特别是此设备因为采用了串联方式还可一机多用特别适用于中压等级、10kV、35kV的XLPE、PE、EPA、RL、PlLC电缆及其附件，且进行现场测试。经济实用，操作简便。


   超低频高压发生器耐压试验说白了就是工频耐压试验的一种替代方法。之所以能替代，主要是因为传统试验设备太过巨大，笨重不说，造价还高，而且使用十分不便。超低频高压发生器接合了现代数字变频先进技术，重量轻、体积小、大屏幕液晶显示(大方)，清晰直观、且能直接显示输出波形（明了）、打印机输出试验报告(便捷)。它的运用使得试验程序大大地减化，与工频试验相比优越性更多。

  值得特别说明的是不同的超低频高压发生器的工作原理大体来说都是差不多的，要说区别主要就是面板和操作方法稍微有点不同，电力工作者在实际的使用中，首先需要熟悉产品操作说明书，然后进行相应的操作，以免发生意外。

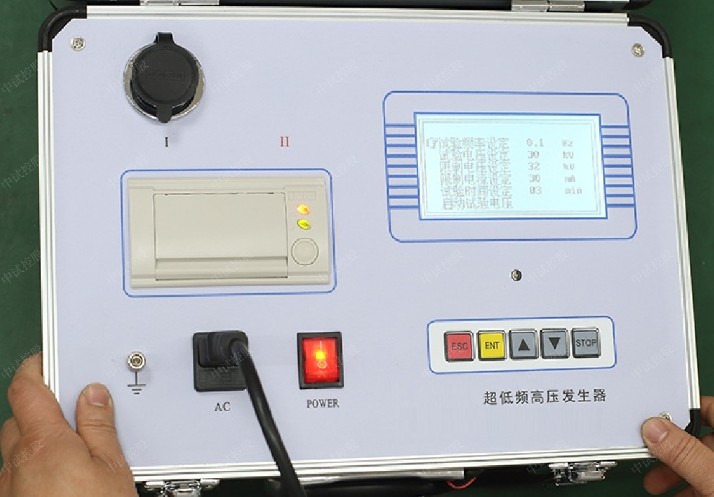

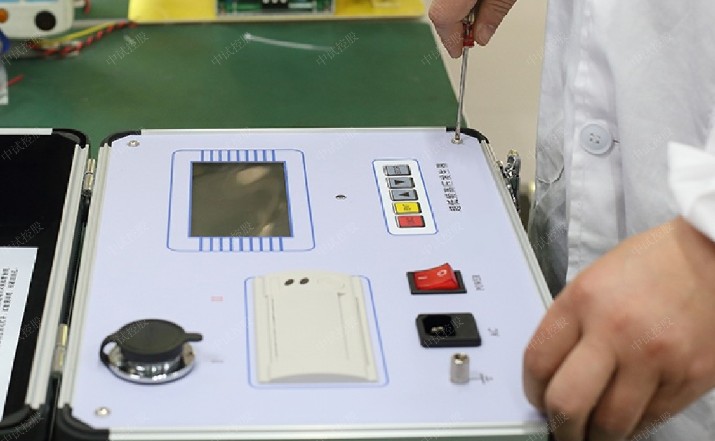

  超低频高压发生器面板示意以及功能说明：
  1）“地”：接地端子，使用时与大地相连。
  2）“功能键”：其功能由显示器提示栏对应位置提示。
  3）“开关”：电源开关。内藏指示灯，开时亮，关时熄。
  4）“输出”：输出多芯插座，使用时与升压体的输入多芯插座相连。
  5）“AC220V”：电源输入插座，内藏保险管。
  6）“对比度”：对比度调节旋扭，用于调节液晶显示器的对比度。
  7）“打印机”：打印测试报告。
  8）“液晶显示器”：显示测试数据以及输出波形。

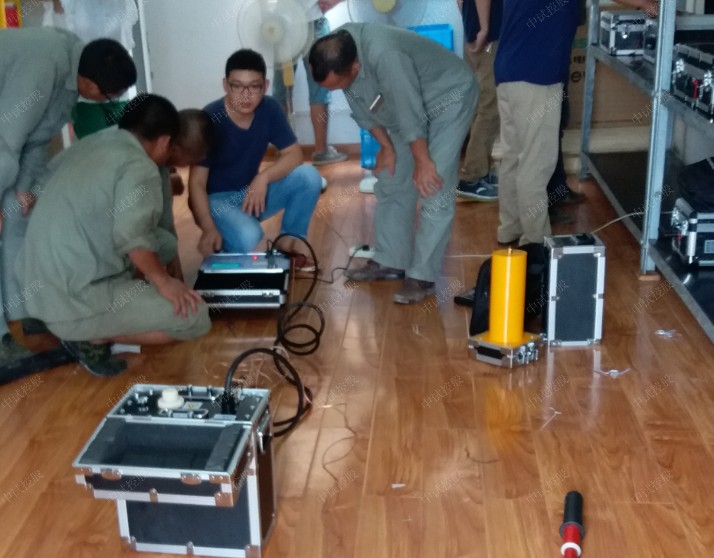

  手把手教你操作超低频高压发生器,新手不再烦恼


  1、开机、关机、复位。


  按上述方法连好所有线路之后，就可以将电源开关打开。仪器在微机上电复位下，自动进入设置参数界面。

  在进行连线、拆线、或暂不使用仪器时，应将电源关掉。电源插座上装有保险管。若开机屏幕无显示，应先检查保险管是否熔断。大小应按表1提供的数据更换。


  2、设置限定参数
  在设置参数界面上，可根据试验的需要设定好输出频率、试验时间、试验电压、高压侧的过流保护值、过压保护值。修改方法如下：
  点击“选择”键，可在参数之间循环移动光标。被选中的参数可用“改数”键按递增的方式循环修改之：
  1)频率有三种选择：0.1、0.05、0.02。单位为Hz。
  2)定时修改范围：0-99分。它规定了试验时间的长短。单位为分钟。
  3)试验电压范围为0至额定值，单位为kV。它规定了我们所要升至的试验电压。仪器升至这个设定电压值时，就不再升压，并保持在这个峰值下进行等幅的正弦波输出。
  4)电流保护值设定范围为0至额定值，单位为mA。它规定了通过试品的电流上限值，当电流超过此设定时，仪器自动切断输出。
  5)电压保护值设定范围为0至额定值，单位为kV。它规定了通过试品的电压上限值，当电压超过此设定时，仪器自动切断输出。
  以上电压、电流、仪器显示的测量数据均为峰值。

  超低频高压发生器


  3、待命界面
  点击“返回”键，仪器进入升压待命界面。
  待命界面提供如下三种功能：
  点击“升压”键，仪器进入自动升压程序。
  点击“设限”键，仪器返回至设限子界面，以便重新修改参数。
  点击“查看”键，查看近九次的试验数据。

  4、自动升压
  按点击升压键后，仪器在电脑的控制下，按如下流程进行升压试验：
  自检→升压→等幅输出→停机
  若出现特殊提示信息：“未接负载”,表示未接升压体或未接容性试品或仪器有故障。


  自检成功后，仪器自动进入升压状态，如图8。仪器将用若干个周期的时间电压升至设定值。

  在升压过程中，若想暂停升压，可点击图8中的“暂停”键，仪器将进行等幅输出，同时此键自动变为“升压”键。

  若想继续升压，可点击此键，仪器将继续升压，直至设定电压为止。这两种功能可反复交替进行。

  点击“计时”键，仪器开始计时，也可等到电压升至设定值后，仪器自动开始计时。点击“停机”键仪器停止高压输出，并对试品进行自动放电。


  5、电压微调
  电压升到设定值后出现输出电压不满足要求，可点击“微升”或“微降”键来调整电压。每点击一次之后，应至少观察一个周期再作调整，直到满意为止。

  6、停机
  本仪器提供两种停机方式：
  1)定时停机：当计时达到设定时间，仪器自动停机。
  2)手动停机：点击“停机”键可停机。
  这两种停机方式为正常停机。停机后出现“试验通过”提示界面。一般电流未出现异常情况、试品未有放电现象或出现过流保护，就可认为试验通过。
  另外还有两种非正常停机：过压保护停机、过流保护停机。停机后出现提示界面。
  起动停机指令后，仪器自动切断输出，再执行数据历史保存，并进入相应 的提示

  7、打印
  点击“打印”键，可将显示器上的本次数据打印成试验告。在查看历史数据状态下，点击“打印”键，可打印屏幕上显示的那一次历史数据。

  8、查看历史数据


  凡是通过了定时停机、点击“停机”键进行的停机、过压保护停机、以及过流保护停机的数据仪器自动将其保存为历史数据。

  多能保存九次测量的数据，九次以前的将自动删除。点击“查看”键，可查看近九次试验的历史数据。
