0.1Hz超低频耐压试验装置30KV

时间：2020-11-11

0.1Hz超低频耐压试验装置30KV

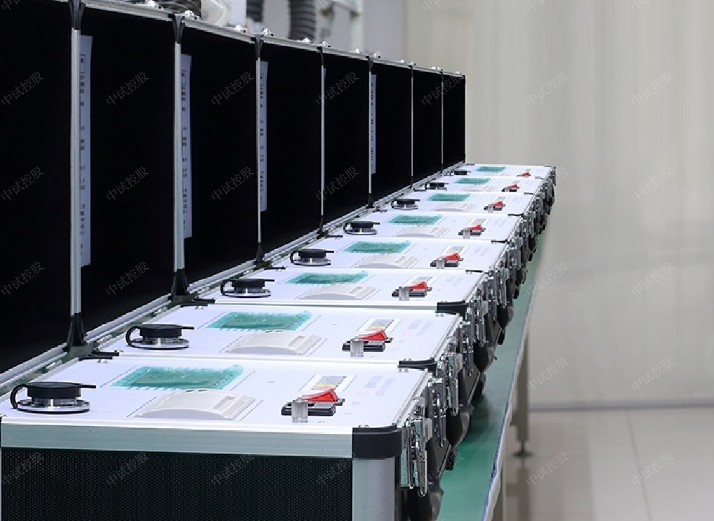

产品简介

0.1Hz超低频高压发生器结合了现代数字变频先进技术，采用微机控制，升压、降压、测量、保护完全自动化，并且在自动升压过程中能进行人工干预。由于全电子化，所以体积小重量轻、大屏幕液晶显示，清晰直观、打印机输出试验报告。

超低频高压发生器设计指标完全符合《电力设备专用测试仪器通用技术条件，第4部分：超低频高压发生器通用技术条件》电力行业标准，使用十分方便。现在国内外均采用机械式的办法进行调制和解调产生超低频信号，所以存在正弦波波形不标准，测量误差大，高压部分有火花放电，设备笨重，而且正弦波的二，四象限还需要大功率高压电阻进行放电整形，所以设备的整体功耗较大。

产品特征

◆ 电流、电压数据均直接通过高压侧采样获得，所以数据真实、准确。

◆ 过压保护：当输出超过所设定的限压值时，仪器将停机保护，动作时间小于２０ms。

◆ 过流保护：设计为高低压双重保护，高压侧可按设定值进行精确停机保护；低压侧的电流超过额定电流时将进行停机保护，动作时间都小于２０ms。

◆ 高压输出保护电阻设计在升压体内，所以外面不需另接保护电阻。

◆ 由于采用了高低压闭环负反馈控制电路，所以输出无容升效应。

产品参数

◆ 输出额定电压：参见表1

型号	额定电压	带载能力	重量	用途
VLF-30	30kV（峰值）	0.1Hz，≤1.1μF	控制器：4kg 升压体：25kg 尺寸：323174323	10kV电缆、发电机等
		0.1Hz，≤1.1μF
		0.05Hz，≤2.2μF
VLF-40	40kV（峰值）	0.1Hz，≤1.1μF	控制器：5kg 升压体：30kg 尺寸：357208343	13.8kV电缆、发电机等
		0.1Hz，≤1.1μF
		0.05Hz，≤2.2μF
VLF-50	50kV（峰值）	0.1Hz，≤1.1μF	控制器：6kg 升压体：45kg 尺寸：357210365	15.75kV电缆、发电机等
		0.1Hz，≤1.1μF
		0.05Hz，≤2.2μF
VLF-60	60kV（峰值）	0.1Hz，≤1.1μF	控制器：6kg 升压体：50kg 尺寸：357220370	18kV电缆、发电机等
		0.1Hz，≤1.1μF
		0.05Hz，≤2.2μF
VLF-80	80kV（峰值）	0.1Hz，≤1.1μF	控制器：8kg 升压体：80kg 尺寸：357240390	35kV电缆、发电机等
		0.1Hz，≤1.1μF
		0.05Hz，≤2.2μF
VLF-90	90kV（峰值）	0.1Hz，≤1.1μF	控制器：9kg 升压体：90kg 尺寸：57240390	35kV电缆、发电机等

◆ 输出频率：0.1Hz、0.05Hz、0.01Hz。

◆ 带载能力：0.1 Hz 最大1.1μF

0.05 Hz 最大2.2μF

0.02 Hz 最大5.5μF

◆ 测量精度：３%

◆ 电压正，负峰值误差：≤３％

◆ 电压波形失真度：≤５％

◆ 使用条件：户内、户外；温度：-10℃∽+40℃；湿度：≤85％RH

◆ 电源：交流50 Hz，220V ±5%

超低频高压发生器主要用来进行高压电力设备的绝缘耐压试验，具有体积小、升压高、频率低等很多特点，比串联谐振试验设备体积更小，更容易携带，所以深受广大电力工作者的欢迎。

超低频高压发生器的使用给电力从事者提供了极大的便利，相对于的用户对它的维护维护与检修也不能疏忽了。

超低频高压发生器维护、检修：

１、验证设备的可用性

仪器在使用前首先观察仪器外观是否有破损。通电后检查仪器表头是否有显示，显示是否完整，对长期没有使用的仪器还应检查其输出部分接线柱是否锈蚀、老化现象，否则应及时清理完好再使用。使用时请参照“使用操作”方法。

2、保险管的更换方法

超低频高压发生器的保险管与仪器的电源插座连为一体，更换时首先应拔掉电源线，用小一字改锥从上方拨出保险；

3、设备的保养

每次完成试验后，清整仪器接线柱上的连线，关闭电源，断开电源插头，盖上机箱盖，放置在干燥无尘、通风无腐蚀性气体的室内。

超低频高压发生器使用保养

超低频高压发生器是精密的电子仪器不可随意的打开，在打开之时我们要做好相关的保护措施，以外毁坏。

超低频高压发生器避免上潮，等损坏超低频高压发生器的操作。

超低频高压发生器在我们长时间不使用的情况下，应该取出里面的电池。避免长久不用，内部产生放电的作用，损坏超低频高压发生器。在我们经常的操作过程中，应该少一年换一次电池。以免电池的作用影响超低频高压发生器的工作出现问题。

超低频高压发生器应该避免放在潮湿、高温、多尘的环境中，

避免高温，出现电池短命，元器件溶化等问题。

避免上潮锈蚀里面的元器件，使用不了。

避免多尘出现灰尘吹进超低频高压发生器造成短路等原因。使得电池冲电损坏超低频高压发生器。

超低频高压发生器在长久的没有运用超低频高压发生器，我们在需要运用的时候，需要检测耐压试验，数据值是否准确，绝缘杆是否正常。

电气设备的高压耐压试验是《绝缘预防性试验》规定的重要项目之一。耐压试验可分为交流耐压试验和直流耐压试验，交流耐压试验又可分为工频、变频和0.1Hz超低频测试技术。

0.1Hz超低频技术具有明显的优点，在发达国家已得到广泛的应用。0.1Hz超低频高压发生器接合了现代数字变频先进技术，采用微机控制，升压、降压、测量、保护完全自动化，并且在自动升压过程中能进行人工干预。

0.1Hz超低频高压发生器特点：
1、小型便携，适用现场使用。
仪器体积小，重量轻、可以方便携带。
2、精度高测量准确
有高压端及低压端测泄漏电流（负载电流）两种功能，高压端测泄漏电流，采用球形屏蔽数字显示，不用换挡、精度为luA或0，luA显示清楚、精度高、不怕放电冲击。仪器本身泄漏电流小于luA。
3、密封式，机械强度高。不怕潮湿和灰尘。
高压电路、限流电阻及测量电阻等全部密封于一金属外壳中，不受环境潮湿和灰尘的影响，可在阴雨潮湿和大风，灰尘及-20℃~40℃等恶劣环境中工作、性能稳定，机械强度高。
4、可靠性高、主机不用维修、工频220V经自藕调压给变压器升压再经倍压整流后输出高压，不用变频，电路简单不易出故障，主机高压发生器由于密封可靠性高，不用维修。
5、自动保护、操作安全方便、有可调阀值的输出过压、过流保护，并有零位保护和接地保护，调压旋钮不归零不能启动，地线没接好不能启动，不会误动作。
高压发生器用金属外壹全密封接地、无高压电气接点暴露，操作安全，抗干扰性强。

0.1Hz超低频高压发生器耐压试验的优点
1、破坏性小：0.1Hz超低频耐压试验不会象直流耐压试验对绝缘具有较大的破坏性，有害极化电荷不会进入电介质。
2、体积小：理论上容量为工频的1／500，所以体积小、重量轻。
3、等效性好：科学理论和实践证明，0.1Hz超低频耐压试验与工频耐压试验具有很好的等效性。
4、技术先进：采用电力电子元件，微电脑控制，安全简单，操作方便，数据可靠。

0.1Hz超低频高压发生器主要是采用正弦波或余弦方波作为输出源的一种新型超低频交流测试装置，主要用于电力部门对PE（聚乙烯）/XLPE（交联聚乙烯）等塑料电力电缆的非破坏性绝缘耐压试验，那么0.1Hz超低频高压发生器的运用具有哪些优势？

1、有效地检测出端部绝缘缺陷

在施加相等电压的条件下，采用0.1Hz超低频耐压试验装置比传统工频耐压试验装置在发电机线棒上产生的压降更小，因此可扩大施压范围，更容易发现发电机绝缘缺陷。

2、减少定子绕组端部防晕层损伤

与传统工频耐压试验装置相比，0.1Hz超低频耐压试验装置在耐压试验过程中所产生的电容电流更小，在电晕层产生的电能也就越小，从而减少对定子绕组端部防晕层的损伤。

3、降低发电机的绝缘破坏程度

在超低频耐压试验过程中，发电机局部产生的放电量很小，约为工频耐压试验时的1/3750，对发电机的绝缘破坏程度明显降低。如果发电机绝缘层薄弱，在进行工频耐压试验过程中，则有可能进一步遭到破坏，在一两年时间内zui终导致绝缘击穿，为发电机安全运行埋下隐患。而采用超低频耐压试验装置则可以更好地保护发电机的绝缘层，从而延长发电机的使用寿命，降低发电机的事故发生概率。

4、质量小、体积小、运输及使用方便

0.1Hz超低频高压发生器采用传统的工频耐压技术进行发电机局部和槽部绝缘缺陷检测时，因体积、质量的原因，在试验设备运输过程中，至少需要1辆大型卡车和1辆吊车。相比之下，超低频耐压试验设备质量小（质量约为工频耐压试验设备的1/500）、体积小，节省了大量人力、物力，运输和使用十分方便。
