带电电缆识别仪电科院推荐

一、概述

带电智能电缆识别仪是一套高性能电缆识别仪，由信号发射机和接收机组成，用于多条电缆中准确识别目标电缆，同时适用于带电和不带电电缆，带电电缆只适用于三芯带铠电缆。识别准确率高，使用方便。
二、功能特点
适用于带电和不带电电缆，带电电缆只适用于三芯带铠电缆。
柔性卡钳接收、使用灵活方便。
50Hz/60Hz电缆负载电流测量功能。
多种信号输出方式：直连输出、卡钳耦合。
发射机大功率输出，输出多档可调，自动阻抗匹配，全自动保护。
唯一性识别：明确给出识别结果。
内置大容量锂离子电池组，欠压自动关机，长时间无操作自动关机。
机壳坚固、质轻便携。
全数字化高精度采样及处理，接收通频带极窄，抗干扰能力强，能充分抑制邻近运行电缆及管道的工频及谐波干扰。

技术指标
发射机：
1.输出方式：直连输出、卡钳耦合。
2.输出频率：640Hz(复合频率)、1280Hz(复合频率)。
3.输出功率：最大10W，10档可调，全自动实时阻抗匹配。
4.直连输出电压：最高150Vpp。
5.过载和短路保护。
6.人机界面：320×240点阵液晶显示器。
7.内置电池：4节18650锂离子电池，标称7.4V，6.8Ah。

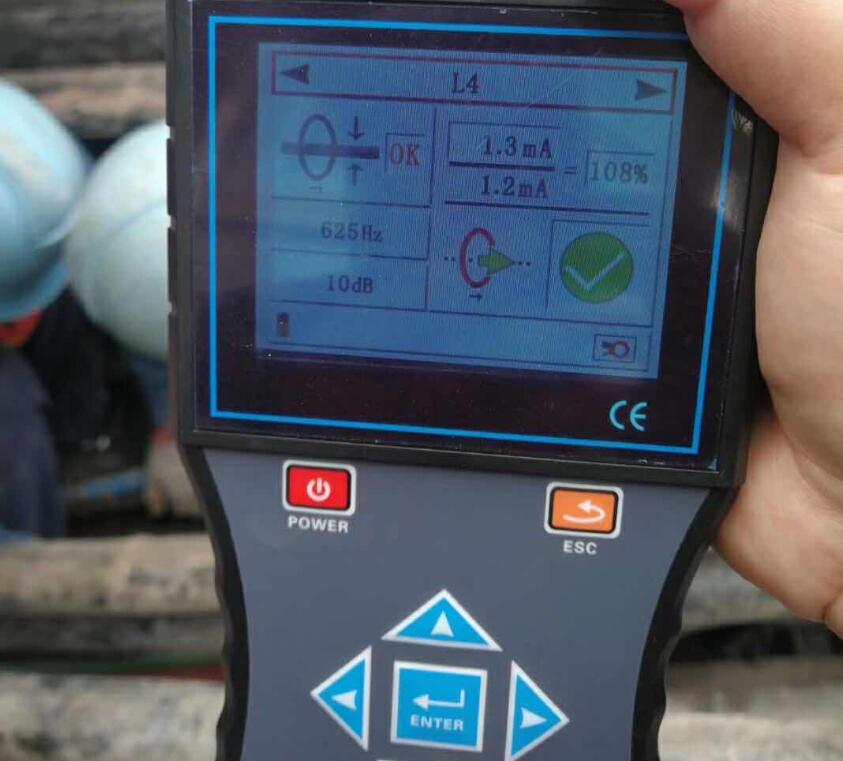

接收机：
1.输入方式：柔性卡钳。
2.接收频率：
主动探测频率：640Hz、1280Hz。
工频被动探测频率：50Hz/60Hz(用户可配置)。
3.电缆识别：柔性卡钳智能识别。
4.工频测量：量程AC 1-1000A，精度±3%。
5.人机界面：800x480液晶显示器；液晶尺寸121x76mm。
6.内置电池：2节18650锂离子电池，标称3.7V，6.8Ah。
其他：
1.体积：发射机280×220×90mm，接收机220×125×55mm。
2.质量：发射机2.3kg，接收机0.9kg。
3.发射机充电器：输入AC100-240V，50/60Hz，输出DC8.4V/2A。
4.接收机充电器：输入AC100-240V，50/60Hz；输出DC5V/2A。
5.使用条件：温度:-10℃－40℃，湿度5-90%RH，海拔<4500m。
