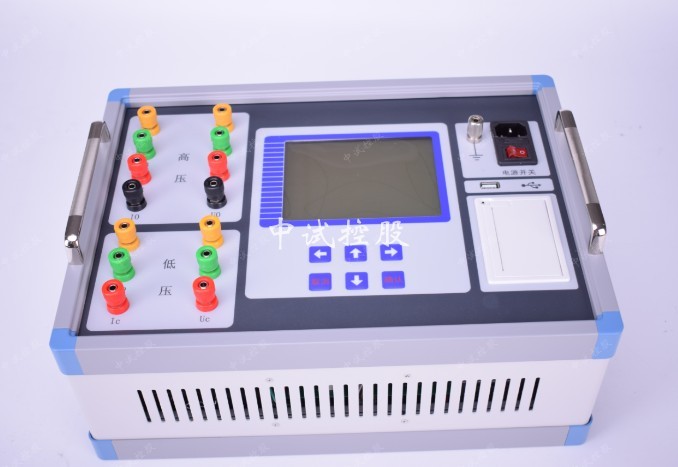

变压器有载开关测试仪规范书

一、产品概述
有载分接开关是与变压器回路连接的唯一运动部件，因此有载分接开关的检测，越来越引起重视。依据行标《DL/T846.8—2004有载分接开关测试仪》，要求检查有载分接开关的动作顺序，测量切换时间等。为此，我公司成功的研制了变压器有载分接开关参数测试仪器，该仪器主要用于测量变压器有载分接开关的过渡波形、过渡时间、各瞬间过渡电阻值、三相同期性等。变压器有载分接开关测试仪 智能化程度高，全部中文菜单提示，操作简单。仪器体积小，重量轻，抗干扰能力强，大大减轻了现场工作人员的劳动强度，是发供电单位，变压器制造行业保障安全生产，提高产品质量的理想仪器。

二、性能特点
1.主机
1.1 立式机箱结构，重量轻、携带方便。
1.2 内置精密恒流源，具有完善可靠的保护电路。
1.3 可带绕组测试或不带绕组测试。
1.4 内置嵌入式PC-104工控机，速度快，存储容量大。
1.6 内置面板式热敏打印机。
2.操作界面
2.15.7寸带背光宽温液晶，阳光下清晰显示。
2.2 图形和文本显示结果。
2.3 中文菜单式操作界面。
2.4 T9输入法，可输入数字、字母、汉字及各种符号。
3.数据存储
3.1 主机存储容量1G，可存储上万组测试数据。
3.3 U盘数据同步功能，便捷的数据交换。
3.4 可直接打开U盘上的数据文件。
3.5 树形存储结构，按站名、编号、分接位存储，数据查询方便。
4.联机功能
4.1 配有Windows版《OTS数据管理软件》。
4.2 具备USB和RS232联机功能。
4.3 完善的PC数据管理分析功能。
4.4 PC联机模式下可完成数据导入或现场测试。
5.软件升级
5.1 USB或RS-232联机升级。
5.2 现场可使用U盘升级。

三、技术参数
输出电流   ≥1A，3通道。
数据采样   采样通道：6通道
采样频率：10KHz/s
测量范围   过渡电阻：0.5Ω～20Ω
           过渡时间：≤250ms
分辨率     电阻：0.01Ω
           时间：0.1ms
测量精度   过渡电阻：±(5%+3字)
           过渡时间：±(0.1%+1字)
存储方式   U盘存储、本机存储1G
外形尺寸   350mm×230mm×200mm
主机重量   5kg

四、使用条件
环境温度   -10℃～50℃
环境湿度   ≤85%RH
工作电源   AC220V±10%

电源频率   50±1Hz
