调感式串联谐振试验装置技术指标

一、概述

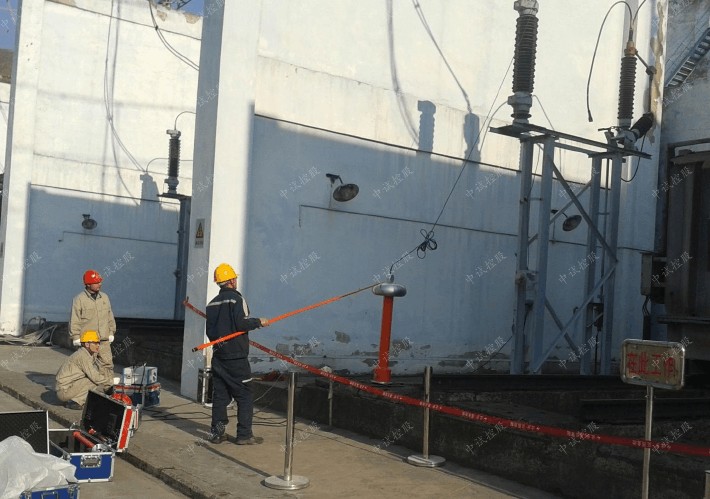

随着电力系统的大力发展，系统各电力运行设备的单机容量越来越大，传输的电压等级越来越高，这样对运行设备的试验设备要求也随之增大。如采用常规的高压试验设备，所需配备的试验电源的容量及试验设备的容量高达几千个千伏安，由于试验设备的容量大，对于现场试验，设备笨重不宜搬运；而又因为试验电源的容量大，也很不方便在现场找到合适的电源。

为了满足大容量、高电压（超高电压）电气设备试验需要，调感串联谐振装置采用串联谐振原理，用可调电抗器与被试设备（容性）的电容或补偿电容相匹配，形成谐振。这样试验电源只承担有功分量，仅为被试所需容量的1/Q倍，试验设备的容量和重量都大大减小。是较为理想的高电压源。

二、产品参数

三、产品特点
1.反击过电压和传递过电压保护：调感串联谐振装置以妥善的接线方式、完善的保护环节和能量的逐级吸收，防止反击过电压和传递过电压的侵害。
2.试品在闪络或击穿时，可避免成套试验装置和在场试验人员不受过电压的侵害和威胁。同时也可避免被试品的故障点在闪络或击穿后不扩大损伤。
3.体积小，重量轻，安装、搬运方便，接线简单，非常适合现场使用人员的操作。
四、主要功能：
（1）电抗器铁芯间隙遥测功能：
本装置在电抗器上安装了间隙传感器，在控制台上可直接读出铁芯的间隙，以指导操作，另外还安装了间隙限位开关及指示。
（2）耐压时间到自动降压功能：
耐压计时采用数显计时器。且当到达耐压时间时，系统会自动降压
零位合闸、零起升压功能：具有零位限位功能，如果调压器不在零位，高压输出按钮无法合上，保证系统是从零起升压。
过流保护功能：系统装有电磁式过流继电器，此继电器抗干扰能力强，动作迅速，避免试品不受过流的损伤。
过压及被试品闪络保护功能：本装置装用电子式过压闪络保护板，避免试品不受过压和闪络的侵害，且动作迅速。
各试验数据实时监测功能：可以对高压侧电压电流和低压侧的电压电流进行监测，可以更直观地了解试验情况。
