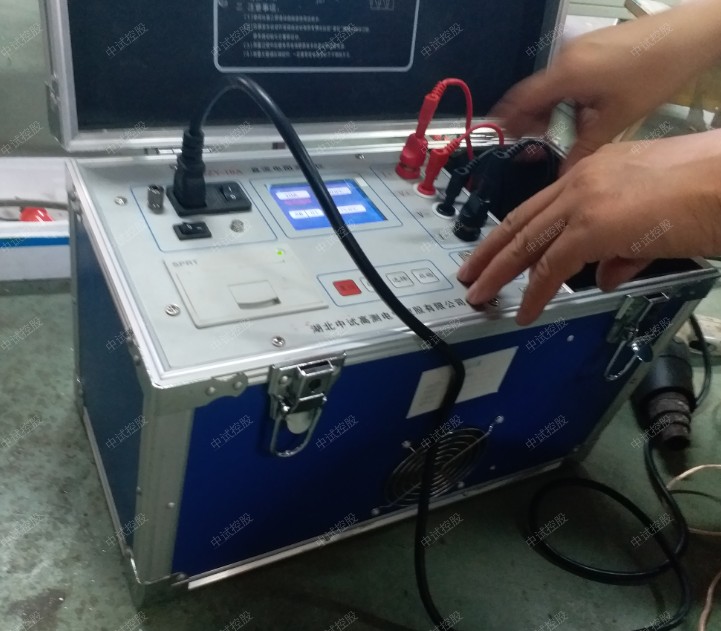

40A三相直流电阻测试仪(带助磁)总体介绍

一、产品概况
  40A变压器直流电阻测试仪是集助磁法测试、三相测试和消磁功能于一体的新一代快速测试仪，是测量大型电力变压器直流电阻的理想设备。

二、产品特点
 一次将高、低压电流电位测试线全部接到变压器上，测试过程中不用再倒测试线；
 对于星型接法的绕组测试，仪器可以采取三相同时测试的方式测试A0、B0、C0相的电阻，节省测试时间；
 三相五柱低压内部角接的变压器低压测试时，仪器内部采用自动助磁的方法，比直接用大电流测试速度快；
 显示、打印变压器的高中低压绕组的全部测试数据，并自动计算出三相不平衡度，还可以打印折算到额定温度下的阻值；
 三相测试时先测试A0的数据，再三相同时测试，解决了三相同时测试中性点引出线电阻不能测试的问题，测试数据更接近单相测试值；
 具有完善的反电势保护功能；
 仪器内部可以永久存储测试数据200条（可扩展），还可以使用优盘存储数据方便用户导入电脑处理；
仪器具有适用温度宽，精度高，防震，抗干扰，携带方便等特点。

产品参数
1、技术指标
1）测试电流：
三相测试：20A＋20A、10A＋10A、5A＋5A、1A＋1A
分相测试：40A、20A、10A、5A、1A
2）测试范围：40A： 100.0uΩ ~ 0.5Ω 20A： 500.0uΩ ~ 1Ω
10A： 1mΩ ~ 2Ω 5A ： 10mΩ ~ 4Ω
1A： 100mΩ ~ 20Ω
20A+20A 200uΩ ~ 0.3Ω 10A+10A 500uΩ~0.6Ω
5A+5A 10mΩ ~ 1.5Ω 1A+1A 100mΩ ~7Ω
3）zui高分辨率：0.1uΩ
4）准确度： ±（读数×0.2%+2字）
5）外型尺寸：430mm×320mm×230mm
6）重量： 12kg
2、使用条件
1）环境温度： －10℃ ～ 50℃ 环境湿度： ≤ 85％RH
2）工作电源： AC220V ± 10% 电源频率： （50±1）Hz
