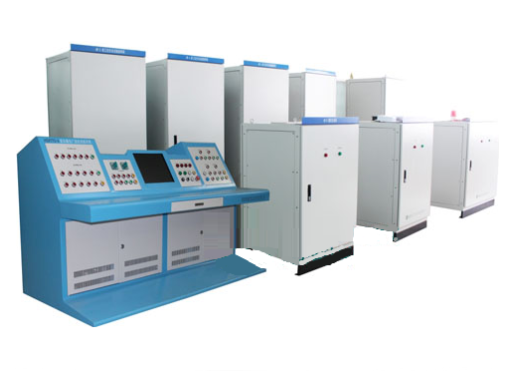

变压器综合特性测试台核心指标

产品简介
   变压器电气特性综合测试台适用供配电系统，电力变压器制造厂，工矿等企业单位，能真实地判断电力变压器的空载电流，空载损耗，阻抗电压和负载损耗，准确的测量电力变压器直流电阻，变比，实施状态诊断，确保安全运行，为监测或制造变压器提供了可靠的数据。

产品特性
1．本综合台能完成5000kVA以下的空载试验，6300kVA以下的空负载试验、变比组别试验、直流电阻试验、绝缘电阻试验、阻抗实验、三倍频感应耐压试验及交流耐压试验于一体。
2．测量参数字显示，测量参数菜单显示，参数设置等。
3．综合台上特别设计有日期、星期、时间、温度、湿度等功能，以备试验工作人员在测试中填表（建档）专用。
4．所有测试数据即能显示又将测试结果打印输出，消除人为的读数误差和节省大量的计算时间。
采用显示、操作分类设计，观查视角好，操作方便。

产品参数
测试项目
变压器变比测试/直流电阻测试/空载损耗测试/负载损耗测试/交流耐压测试/感应高压测试/倍频试验
测量范围
1. 电压：0~450V                    精度：0.1级
2. 电流：0~5A                      精度：0.1级（百分比电流值）
3. 交流耐压试验：0~100kV           可调
4. 高电压测量：0~100kV             精度：1.0级
外形尺寸
长×宽×高                           2080×980×1380（mm）
扩充量程
CT扩充量程分布是：2.2/5、5/5、10/5、20/5、50/5、100/5、150/5、200/5、300/5A，由操作者根据被试品容量选择。
