无局部放电试验成套装置执行标准

时间：2020-11-07

无局部放电试验成套装置执行标准

产品简介
设备适用范围
本套设备主要用于互感器、电力变压器、高压断路器、耦合电容器、电容套管、开关等试品进行工频耐压、局部放电及其他科学试验研究。

方案编写说明
本套设备的试验对象为主要为容性试品，同时也考虑了阻性和感性试品。
该设备方案是利用工频试验变压器产生工频高电压。

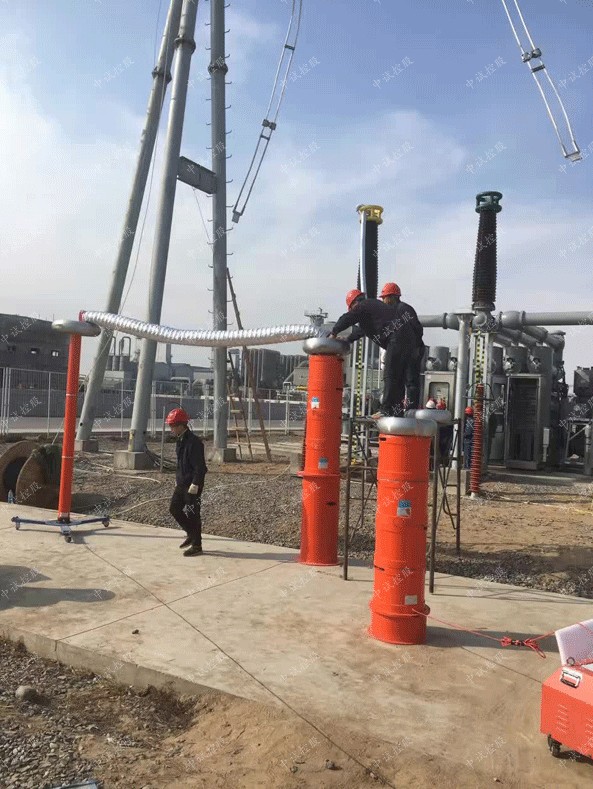

设备组成

序号	设备名称	数量	备注
1	程控工频耐压试验系统	1台
2	300/350工频无局放试验变压器	1台
3	300/350工频电容分压器	1台
4	1A/5k保护电阻	1台
5	350／0.38/0～0.42柱式调压器	1台	苏州产
6	350电源噪声滤波器	1台
7	局部放电检测仪(模拟式)	1套
8	二次回路测量线、控制线	2套

产品参数
额定输出容量：300kVA
额定输出电压：350kV
额定输出电流：0.85A
额定输入电压：0.38kV
短路阻抗：<6%
成套装置局放水平：在100%额定电压下≤5pc，在80%额定电压下≤2pc
运行时间：100%额定电压下、100%额定电流下可连续运行60分钟；2/3额定电压额定电流下可连续运行
成套装置波形畸变率：调压器输入电压波形畸变率<3%时，成套设备输出电压波形畸变率≤3%

使用条件
1. 海拔高度：≤1000m
2. 环境温度：-5℃～+40℃
3. zui大日温差：≤25℃
4. 空气相对湿度：≤90％（20℃）
5. 耐地震能力：≤8级
6. 地面水平加速度3.0m/S2、地面垂直加速度1.5m/S2
7. 电源电压的波形为实际正弦波，波形畸变率<3%
8. 设有一可靠接地点，接地电阻＜0.5Ω
9. 安装地点：户内
