智能工频耐压试验装置核心指标

时间：2020-11-07

智能工频耐压试验装置核心指标

产品简介
参考标准：DL/T848.4-2004

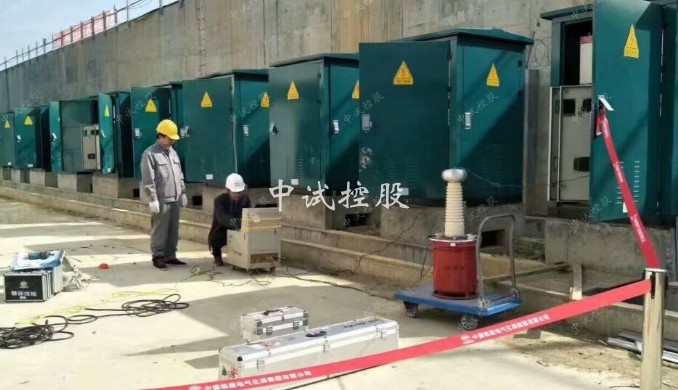

产品简介智能工频耐压试验装置（控制箱/台+试验变压器）是根据国家新电力行业标准而设计的、性能先进的智能型耐压试验设备，用于对各种电器产品、电气元件、绝缘材料等进行规定电压下的绝缘强度试验，以考核产品的绝缘水平，发现被试品的绝缘缺陷，衡量过电压的能力。广泛应用于电工制造部门、电力运行部门、科研单位和高等院校。

[容量（kVA）] /[电压（kV）]工频耐压试验装置系列指导

[容量（kVA）] /[电压（kV）]工频耐压试验装置标准配置	分体式	操作部分：箱式(不大于5kVA) / 台式容量： kVA（小于200kVA）输入：AC220V /AC380V	试验变压器：交流 / 交直流油变 / 干变 / 气变容量： kVA（小于200kVA）输出：AC kV(小于300kVA)
	一体式	箱式（不大于20kV） / 台式(不大于30kV) 容量： kVA(小于300kVA) 输入：AC220V / AC380V 输出：AC kV(不大于30kV)
客户选配	标准高压分压器
	保护球隙
	直流微安表
	放电棒
	保护水阻
	高压滤波电容
	其它：

产品特点
· 320×240液晶显示器、高速热敏打印机。
·  高压电压、高压电流、低压电压、低压电流4路测量方式，高精度传感器和高性能14位AD采集芯片。
·  人机对话全键盘操作方式，智能化工作全过程，任选自动方式和手动方式。
·  实时显示高压电压、高压电流、低压电压、低压电流，时间及耐压结果，显示直观明了。
·  完善的过压、过流保护，任意设定输出电压、高压电流上限、低压电流上限和计时时间。
·  具有回零检测功能，回零确定后才可进行试验，安全可靠。
·  具有绝缘电阻测试功能，直接反映被试品绝缘强度。
·  逼近式调压算法，到达设定电压后自动耐压计时，计时结束后自动降压回零。
·  超过设定高压电流或低压电流时自动切断电压输出，降压回零，并发生声光报警。
·  精良的软硬件抗干扰设计，多种抗干扰手段，适应恶劣电磁环境。
·  自动错误诊断，易于发现和解决问题。
可选配无线遥控控制功能、远程通信、门联锁警灯警铃、外接分压器校验接口等。

产品参数
1、使用条件：
（1）工作场所应无严重影响绝缘的气体、蒸汽、化学性尘埃及其它爆炸性和腐蚀性介质。
（2）环境温度 -20～+50℃
（3）环境湿度 ≤85% RH（无凝结水）
2、控制箱（台）参数：（常规参数见下表）
（1）计时范围：0-999S
（2）电压精度 ≤1.5% ±1个字(F.S)
（3）电流精度 ≤1.5% ±1个字(F.S)

规格	容量	输入电源			输出电压		重量（kg）
规格	容量	相数	（V）	（A）	（V）	（A）	重量（kg）
2/220	2	1	220	10	0-250	8	14
3/220	3	1	220	15	0-250	12	16
5/220	5	1	220	25	0-250	20	18
10/220	10	1	220	50	0-250	40	80
15/380	15	2	380	37.5	0-430	34.8	90
20/380	20	2	380	50	0-430	46.5	100
25/380	25	2	380	62.5	0-430	58.1	120
30/380	30	2	380	75	0-430	69.7	140
50/380	50	2	380	125	0-430	116.2	160
100/380	100	2	380	250	0-430	232.5	250
说明：如有特殊参数要求，可按用户的技术参数进行设计制作。
