变频串联谐振试验装置执行标准

时间：2020-11-03

变频串联谐振试验装置执行标准

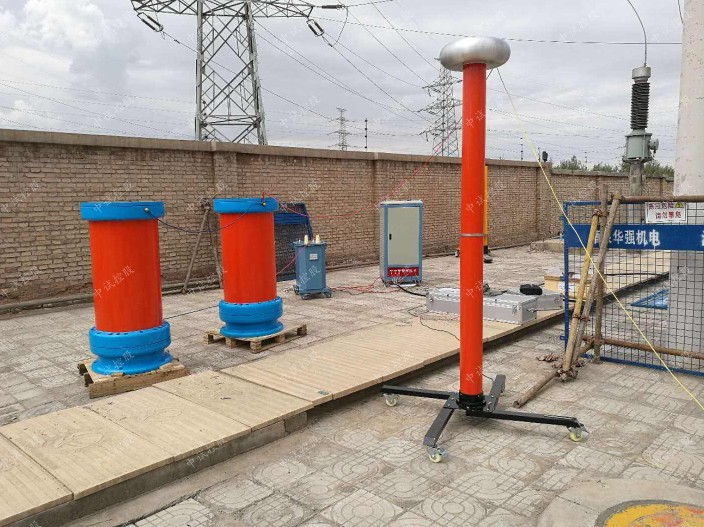

产品介绍

变频串联谐振试验装置主要功能及其技术特点：

1、变频串联谐振试验装置具有过压、过流、零位启动、系统失谐（闪络）等保护功能，过压过流保护值可以根据用户需要整定，试品闪络时闪络保护动作，以保护式品。

2、整个装置单件重量很轻，便于现场使用。

3、变频串联谐振试验装置具有三种工作模式，方便用户根据现场情况灵活选择，提高试验速度。

工作模式为：全自动模式、手动模式、自动调谐手动升压模式。

4、能存储和异地打印数据，存入的数据编号是数字，方便的帮助用户识别和查找。

5、装置自动扫频时频率起点可以在规定范围内任意设定，同时液晶大屏幕显示扫描曲线，方便使用者直观了解是否找到谐振点。

6、采用了DSP平台技术，可以方便的根据用户需要增减功能和升级，也使得人机交换界面更为人性化。

变频串联谐振试验装置技术参数

通用参数
频率调节细度	0.01Hz；频率不稳定度：≤0.01%
温升	额定连续运行60min后，装置各部分温升≤65K
输出波形	正弦波，波形畸变率＜1%
品质因数	装置自身Q＞30（f=30Hz时）
保护	具有过流、过压及闪络保护等
工作时间	额定功率下允许连续运行60min
装置使用环境条件	环境温度	-5℃-+45℃
	相对湿度	≤90﹪，无凝露状况
	海拔高度	≤1000m

选型案例：

型号名称	适用范围	产品配置
		变频电源	励磁变压器	电抗器	电容分压器
44kVA/22kV；44kV	10kV/300mm2电缆≤1000m	4kW/220V 1台	6kVA/1.5kV；3.0kV /0.4kV 1台	22kVA/22kV 2节	60kV/2500pF 1台
	10kV开关、互感器、变压器等
	10kV变压器交流耐压试验
75kVA/25kV；75kV	10kV/300mm2电缆≤1500m	4kW/220V 1台	4kVA/1.5kV;3kV/0.2kV 1台	25kVA/25kV 3台	60kV/2500pF 1台
	35kV/300mm2电缆≤500m
	兼容35kV电力变压器
126kVA/31.5kV/126KA	10kV/300mm2电缆≤ 1.5km	7kW/220/380V 1台	7kVA/1.5/3/6/0.4kV 1台	31.5kVA/31.5kV 1台	126kV -2000pF 1台
	35kV/300mm2电缆≤0.5km
	10kV、35kV、110kV/63000kVA全绝缘变压器
270kVA/27kV；270kV	110kV、35kV断路器、母线、主变耐压试验等	20kW/380V/220V 1台	20kVA/3kV；6kV；12kV/0.4kV 1台	27kVA/27kV 10节	270kV/1000Pf 1台
	110kV/300mm2电缆≤500m
	35kV/300mm²电缆≤2200m
	10kV/300mm2电缆≤5000m
520kVA/26kV；200kV	110kV/630mm2电缆≤500米	30kW/380V 1台	30kVA/1.5;3;6;12kV/0.5kV 1台	65kVA/26kV 10节	200kV/1500pF 1台
	110kV变电站设备：CT、GIS、开关、断路器、套管等
	110kV/40MVA电力变压器中性点耐压试验
	35kV/300mm2电缆≤5000米
	10kV/400mm2电缆≤10000米
1820kVA/65kV；130kV；260kV	110kV/1000mm2电缆≤2000m	100kW/380V 1台	100kVA/3.5kV；7kV；15kV/0.5kV 1台	455kVA/65kV 4节	270kV/2500pF 1台
	35kV/630mm2电缆≤2000m
	10kV/400mm2电缆≤5000m
	110kV GIS、开关、互感器等
	110kV/70000kVA及以下主变等
2000kVA/270kV	110kV六氟化硫断路器、开关、互感器及GIS交流耐压试验	150kW/500V 1台	150kVA/3.5kV；7kV；14kV 1台	560kVA/130kV 4节	270kV/1000pF 1台
