变压器低电压短路阻抗测试仪核心参数

产品介绍

主要测试功能简介

1.三相短路阻抗的测量:

显示三相电压、三相电流、三相功率；三相短路阻抗（Zk）、三相短路电抗（Xk）、三相短路电感（Lk）、三相短路阻抗电压（Zke）,自动计算出变压器折算到额定温度、额定电流下的阻抗电压百分比，以及与铭牌阻抗的误差百分比。可用于检查三相变压器单相的缺陷, 仪器可记录三次单相测量的数据，并可根据变压器不同的联结计算出变压器的阻抗电压和阻抗电压百分比误差。三次单相测试完成后可显示三相短路阻抗计算结果。

测试结果自动折算，具有频率校正、温度换算、电流折算，提高测试数据的可比性。

2.单相短路阻抗的测量:

除测量单相变压器的短路阻抗、与铭牌阻抗误差百分比外，还测量变压器的阻抗、电抗、电阻、电感值方便用户数据对比。

3.零序阻抗的测量：

零序阻抗的测量适用于高压侧星形接线带中性点的变压器，仪器可记录零序阻抗、零序电抗、零序电感、阻抗角、零序电阻。

4.负载损耗测试：

具有三相变压器低电压等值负载测试功能，比较各单相的负载电流、负载损耗的变化和对称性来判断变压器性能。



5．空载损耗测试：

具有三相变压器低电压空载测试功能，通过对各相空载损耗的分析比较，观察空载损耗在各相铁心中的分布状况，发现绕组与铁芯磁路有无局部缺陷，判断变压器铁心结构是否有松动等。它是判断产品合格与否的辅助方法，也是查找故障的有效方法。

6.在仪器允许的测量范围可直接测量，超出测量范围可外接电压互感器，仪器可设置外接电压互感器的变比，直接显示施加的电压值。

7.变压器低电压短路阻抗测试仪采用大屏幕彩色高分辨率触控液晶，中文菜单，中文提示，操作简便。

8.仪器备有232接口，可外扩功能。

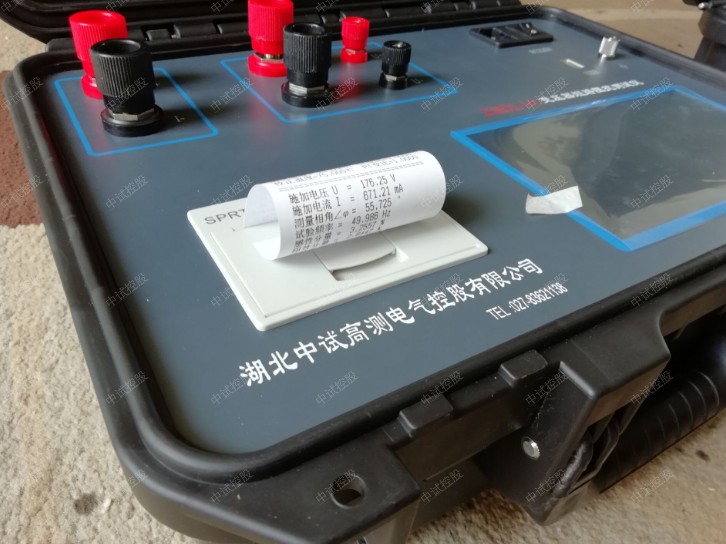

9． 变压器低电压短路阻抗测试仪自带打印机，可打印显示数据。

10．内置不掉电存储器，可储存160组测量数据。

11. 仪器备有U盘接口，用于存取测试数据。

12. 长期日历、时钟功能，可进行时间校准。

13. 仪器测量范围宽、精度高、稳定性好；体积小、重量轻方便测量。



主要技术指标



(一)基本量程（最大范围）

1．电压(量程自动)： 15V ～ 500V       ±(读数×0.2% ±0.05%(量程))

2．电流(量程自动)： 0.5A～ 50A（外部） ±(读数×0.2% ±0.05%(量程))

0.5A～ 15A（内部） ±(读数×0.2% ±0.05%(量程))

3．功率：     COSΦ ＞0.1      ±(读数×0.5% ±0.05%(量程))

  0.02 ＜ cosΦ ＜0.1 ±(读数×1.0% ±0.05%(量程))

4．频率(工频)：     45～65(Hz)       频率误差不大于±0.003Hz

5．短路阻抗：       0～100%         测量精度：±0.5%

6．重复稳定度：     比差 ＜0.2%， 角差 ＜0.2°

7. 仪器显示：       5位数字



(二) 扩充量程

电压可通过电压互感器(PT)扩充到所需的任意值，其它各量本仪器能按互感器的倍率自动地相应调整。



(三)仪器其他参数

1．环境温度： -10℃～45℃

2．相对湿度： ≤90%RH

3. 预热时间： ＜5分钟

3．工作电源： AC 220V±10%   50Hz±5Hz

4．内置电源功耗＜ 2200VA

5．外形尺寸： 405×330×180mm

6．仪器重量： 9.5Kg (不包括测试线)



(四)仪器测试配线：

1、标配： (4mm2+1.6mm2)平行护套线*10米，黄绿红各1条 （适用于内部电源测试）。

2、选配： (6mm2+1.6mm2)平行护套线*10米，黄绿红各1条 （适用于内外部电源测试）。
