三相继电保护测试仪核心重点

时间：2020-11-02

三相继电保护测试仪核心重点

产品介绍

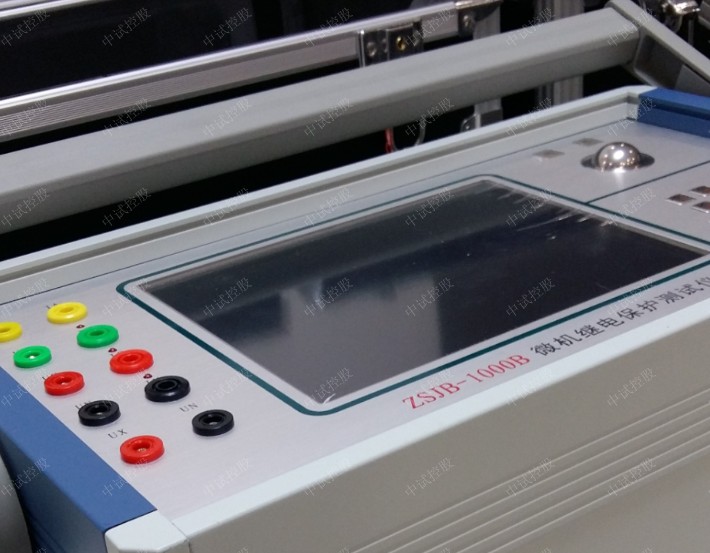

微机三相继电保护测试仪(3相工控机型)装置采用高性能工控机作为控制微机，直接运行 Window 操作系统，装置面板带有大屏幕液晶显示器，装置前面板设有USB口可方便地进行数据存取、数据通信和进行软件升级等。(可定制英文系统)。试验的全过程及试验结果均在液晶显示屏上显示，全套汉字化操作界面，清晰亮丽，直观方便。微机继电保护测试仪是保证电力系统安全可靠运行的一种重要测试工具。随着计算机技术、微电子技术、电力电子技术的飞速发展，应用技术成果不断推出新型高性能继电保护测试装置是技术进步的必然趋势。微机(3相工控机型)参照了原电力部颁发的《微机继电保护试验装置技术条件》的基础上，认真总结前几代产品的开发、生产经验，并采用现代数字技术、高精密电子器件、微机系统及新线路、新结构研制而出。可独立完成微机保护、继电保护、励磁、计量、故障录波等专业领域内的装置测试，广泛应用于电力、石化、冶金、铁路等行业的科研、生产和电气试验现场，适用于110KV及以下等级的变电站。

微机三相继电保护测试仪产品特点:

1、标准的4相电压3相电流输出具有4相电压3相电流输出，可方便地进行各种组合输出进行各种类型保护试验。每相电压可输出120V，电流三并可输出120A，第4相电压Ux为多功能电压项，可设为4种3U0或检同期电压，或任意某一电压值的情况输出。

2、单机操作方便单机由方便灵活的光电轨迹球鼠标通过大屏幕液晶显示屏进行操作，全部中文显示。可完成现场大多数试验检定工作，可对各种继电器及微机保护进行检定，并可模拟各种复杂的瞬时性、*性、转换性故障进行整组试验。

3、软件功能强大可完成各种自动化程度高的大型复杂校验工作，如三相差动试验、厂用电快切、备自投试验、线路保护检同期重合闸等，能方便地测试及扫描各种保护定值，进行故障回放，实时存储测试数据，显示矢量图，联机打印报告等。

4、开关量接点丰富10路接点输入和8对空接点输出。输入接点为空接点和0～250V电位接点兼容，可智能自动识别。输入、输出接点可根据用户需要扩展。

5、大屏幕TFT显示屏本机采用800×600点阵大屏幕TFT高分辨率真彩液晶显示屏，全部操作过程均在显示屏上设定，操作界面和试验结果均汉化显示，显示直观清晰。

6、自我保护采用合理设计的散热结构，并具有可靠完善的多种保护措施及电源软启动，和一定的故障自诊断及闭锁功能。

7、具有独立专用直流电源输出装置设有一路110V及220V专用可调直流电源输出。

8、性价比高属于跨专业联合设计产品，综合了多专业的先进科技成果。兼具大型测试仪的性能和小型测试仪的价位，具有很高的性能价格比。

产品参数

交流电流输出
输出精度	0.2级
相电流输出(有效值)	0～40A
三并电流输出(有效值)	0～120A
相电流长时间允许工作值(有效值)	10A
相电流最大输出功率	420VA
三并电流最大输出时最大输出功率	900VA
三并电流最大输出时允许工作时间	10s
频率范围(基波)	20～1000Hz
谐波次数	1～20 次
直流电流输出
输出精度	0.5级
电流输出	0～±10A / 每相，0～20A / 两相叠加
最大输出负载电压	20V
交流电压输出
输出精度	0.2级
相电压输出(有效值)	0～120V
线电压输出(有效值)	0～240V
相电压/线电压输出功率	80VA / 100VA
频率范围(基波)	20～1000Hz
谐波次数	1～20次
直流电压输出
输出精度	0.5级
相电压输出幅值	0～±160V
线电压输出幅值	0～320V
相电压/线电压输出功率	70VA / 140VA
开关量及时间测量
开关量输入	10对空节点：1~20mA,24V 电位接点介入："0":0~+6V;"1":+11V~+250V
开关量输出	8对 DC:220V/0.2A;AC:220V/0.5A
时间测量	测量范围：0.1ms~9999s；测量精度：0.1ms
体积重量
外形尺寸	400300180mm3
单机重量	18KG
供电电源	AC 220V±10%，50/60HZ
环境温度	-10℃~+50℃
