《五级承试资质》互感器综合测试仪核心参数
时间：2020-11-02

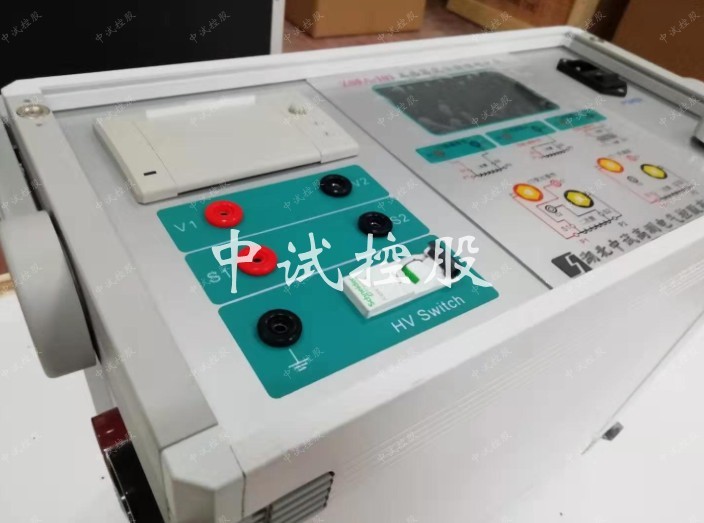

《五级承试资质》互感器综合测试仪核心参数
产品介绍
主要产品特点
可测试CT/PT的：“伏安特性”，“5％、10％和15％误差曲线”，“变比、极性”， “二次负载”，“二次回路”，“二次耐压”，退磁功能。
伏安特性试验：220V单机最大输出电压高达1000V.变比测试：最大电流输出高达600A。设备电源输出全部为真实电压和电流值，并且波形为标准正弦波，频率为50Hz；能够真正有效模拟互感器的真实状态，符合国家相关检修规定。
测试时直接显示伏安曲线图，坐标自动缩放，清晰美观，直观方便。
面板自带打印机，可随时打印曲线图及测试数据。
《五级承试资质》互感器综合测试仪操作采用光电旋转鼠标进行。全面取消面板按键、开关、控制旋钮等各种常规控件。操作非常方便简单，只需左旋、右旋、点击，便可完成所有操作。
带有大容量存储器，可存储2000组测试数据，数据掉电不丢失；
具有完善的数据查询、浏览、打印、清空等功能。
拐点自动计算功能，试验数据筛选打印功能。
背光软件调整功能；自带日期/时间功能。
带有RS232通信接口，可以通过接口将数据上传至电脑保存、显示编辑、打印。
带有U盘接口，可通过接口将数据上传至电脑保存、显示编辑、打印。
《五级承试资质》互感器综合测试仪单机一体化，重量轻，仅重20Kg，方便携带，便于流动试验。
主要技术参数
输入电压
输出电压
输出最大电流
功 率
测量精度
CT伏安输出
220V
0—1000V
15A
3KVA
< 0.5%
PT伏安输出
220V
0—330V
0-5A
3KVA
< 0.5%
CT变比输出
220V
0-8V
0—600A
―――
< 0.5%
PT变比输出
220V
0—1000V
―――
―――
< 0.5%
CT 变比测量
比值显示：999.9K:5/1
< 0.5%
PT 变比测量
比值显示：999.9K:100、150、100/3、100/√3
< 0.5%
二次通流
电流：0-200A时间：5分钟
二次耐压
电压：0-1000V时间：5分钟
工作温度
-10～55℃
工作电压
AC220V（±20％）50HZ
测试仪主机体积
350×240×270
主机重量
20Kg
增值服务
- 三年质保,一年包换,三个月试用
