《五级承试资质》串联谐振装置操作指南

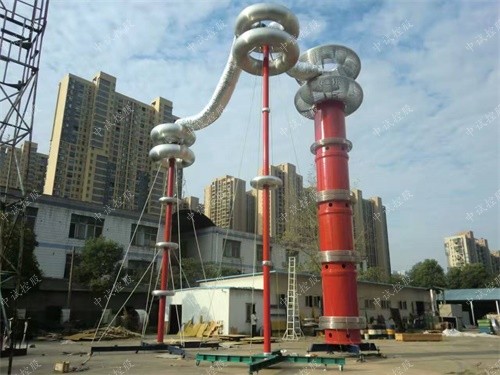

产品介绍

《五级承试资质》串联谐振装置适用范围

10kV/300mm2电缆，单位长度电容量为0.3755μF/km，电缆长度1500m，被试电缆电容量为0.563μF，试验电压22kV，试验时间5min/相

兼容35kV/300mm2电缆，单位长度电容量为0.195μF/km，电缆长度500m，被试电缆电容量为0.0975μF，试验电压52kV，试验时间60min/相

兼容35kV电力变压器，电容量不超过0.02μF，试验电压68kV，试验频率45～65Hz，试验时间5min

《五级承试资质》串联谐振装置遵循标准

GB10229-88             《电抗器》

GB50150-2016        《电力设备交接试验规程》

DL/T 596-1996             《电力设备预防性试验规程》

GB1094.1-GB1094.6-96     《外壳防护等级》

GB2900  《电工名词术语》

GB/T16927.1~2-1997    《高电压试验技术》

GB 191-2000            《包装储运图示标志》

JB/T 9641-1999           《试验变压器》

IEC358(1990)              《耦合电容器和电容分压器》

装置使用环境条件

1、环境温度：-5℃-+45℃；

2、相对湿度：≤90﹪，无凝露状况；

3、海拔高度：≤1000m。

装置主要技术性能要求

额定容量：75kVA；

额定电压：25kV；75kV；

额定电流：1A；3A；

工作电源：工作电源：220V±10%，三相，

变频电源额定容量：10kW；

工作频率：40-300Hz；

频率调节细度：0.01Hz；频率不稳定度：≤0.01%；

工作时间：额定功率下允许连续运行60min；

温    升：额定连续运行60min后，装置各部分温升≤65K；

输出波形：正弦波，波形畸变率＜1%；

品质因数：装置自身Q＞30（f=30Hz时）；

保    护：具有过流、过压及闪络保护(详见变频电源部分)；

测量精度：有效值1.5级。
