《四级承试资质》工频耐压试验装置核心技术

时间：2020-11-02

《四级承试资质》工频耐压试验装置核心技术

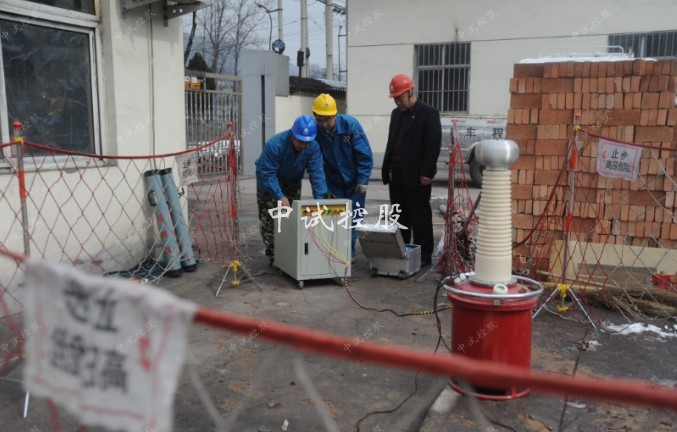

产品介绍

《四级承试资质》工频耐压试验装置是发电站、供配电系统及科研单位等广大用户的基本试验设备。用于对各种电器产品、电气设备、绝缘材料等进行规定电压下的绝缘强度试验，考核产品的绝缘水平，发现被试品的绝缘缺陷，衡量承受过电压的能力。

二、结构

交流型试验变压器、交直流两用轻型高压试验变压器采用优质冷轧硅钢片叠制而成。线圈为同心宝塔形多层圆筒式，低压线圈在内，高压线圈在外；《四级承试资质》工频耐压试验装置外壳为便携式，具有体积小、外形美观、移动方便等优点。

三、工作原理

用工频220V（10KVA以上用380V）电源接入控制箱（台）（为试验变压器配套设备，详细资料请见控制箱（台）使用说明书），经自耦调压器调节0－220V/380V电压输入到试验变压器初级绕组。根据电磁感应原理，在次级（高压）绕组按其与初级绕组匝数之比获得同等倍数的电压幅值――工频高压。此工频高压经高压硅堆整流及电容器滤波可获得直流高压，其中幅值是工频高压有效值的倍。

本系列产品分为三大类：交流型、交直流两用型，同时可将带有200V抽头的连接成串激式试验变压器。

四、技术参数

1.交流试变技术参数

容量（KVA）	高压输出电压（KV）	高压输出电流（mA)	低压输入		变比	温升℃ 30分钟
容量（KVA）	高压输出电压（KV）	高压输出电流（mA)	V	A	变比	温升℃ 30分钟
1.5	50	30	200	7.5	500	10
3	50	60	200	15	500	10
5	50	100	200	25	500	10
10	50	200	220/380	50/26	500	10
20	50	400	380	53	500	10
30	50	600	380	79	500	10
40	50	800	380	105	500	10
50	50	1000	380	132	500	10
5	100	50	200	25	1000	10
10	100	100	200/380	50/26	1000	10
20	100	200	380	53	1000	10
30	100	300	380	79	1000	10
40	10	400	380	105	1000	10
50	100	500	380	132	1000	10
100	100	100	500	263	1000	10
150	100	1500	500	300	1000	10
200	100	2000	500	400	1000	10
250	100	2500	380	500	1000	10
20	150	133	380	53	1500	10
30	150	200	380	79	1500	10
50	150	333	380	132	1500	10
100	150	666	500	263	1500	10
150	150	1000	500	300	1500	10
200	150	1333	500	400	1500	10
250	150	1666	380	500	1500	10
30	200	150	380	79	2000	10
50	200	250	380	132	2000	10
100	200	500	380	263	2000	10
150	200	750	500	300	2000	10
200	200	1000	500	400	2000	10
250	200	1250	500	500	2500	10
30	250	120	380	79	2500	10
50	250	200	380	132	2500	10
100	250	400	380	263	2500	10
150	250	600	500	300	2500	10
200	250	800	500	400	2500	10
250	250	1000	500	500	2500	10
