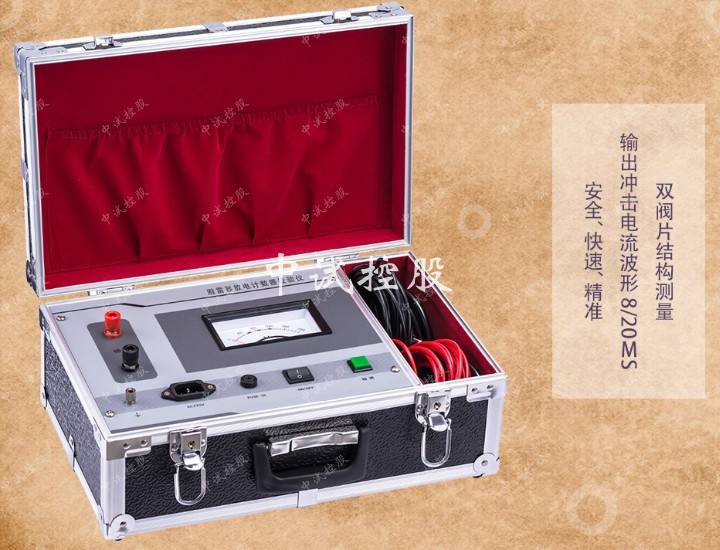

《三级承试资质》避雷器放电计数器检测仪 操作指南

产品介绍

概 述：

避雷器是电网中保护电力设备免受过电压危害的重要电器设备，其本身运行状况的好坏将直接影响到电力系统的安全。通常通过避雷器监测器监测避雷器的动作及泄漏电流，由于密封不良， 监测器在运行中可能进入水分或潮气，使内部元件锈蚀，或其他原因造成监测器计数器不能正常动作，泄漏电流指示不准。所以《<规程>》规定，应每年对避雷器监测器检查 1 次，这就需要用到《三级承试资质》避雷器放电计数器检测仪。

计数器动作的可靠性对于电力系统非常重要，它是记录避雷器在正常运行中受到雷击次数统计的一个重要参数。它能为电力系统的工作人员提供有针对性对避雷器进行检验的重要依据。

《三级承试资质》避雷器放电计数器检测仪生产技术依据的标准

 ①JB/T10492-2004《交流无间隙金属氧化物避雷器用监测器》

 ②GB11032-2000《交流无间隙金属氧化物避雷器》

 ③GB50150-2006《电气装置安装工程电力设备交接试验标准》

 ④Q/GDW168-2008《输变电设备状态检修试验规程》

技术参数

1、输出电压：DC1600V  ±3%

2、间隔时间：≥30s

3、供电电源：DC12V / AC220V±10%  50Hz±2%

4、冲击电流：≥100A（8/20μs）

5、体积：380×250×180mm

6、重量：3kg

注意事项

1、拆除接线时，若输出电压没有回零，操作人员不能碰测试线非绝缘部分，以免造成人身事故。

2、被试品不允许带电。

3.仪器在使用完直流电源测试后，应及时对机内的电池进行充电维护。

4.在直流测试过程中，如发现开机电压指示不能到1600V时，应停止使用直流电源，改用交流电源测试。

5.仪器长期不用时，应定期（两个月）对仪器内的电池组进行充电维护，一般充电10小时左右，直至指示灯为绿灯亮为止。
