《二级承试资质》变压器绕组变形测试仪核心参数

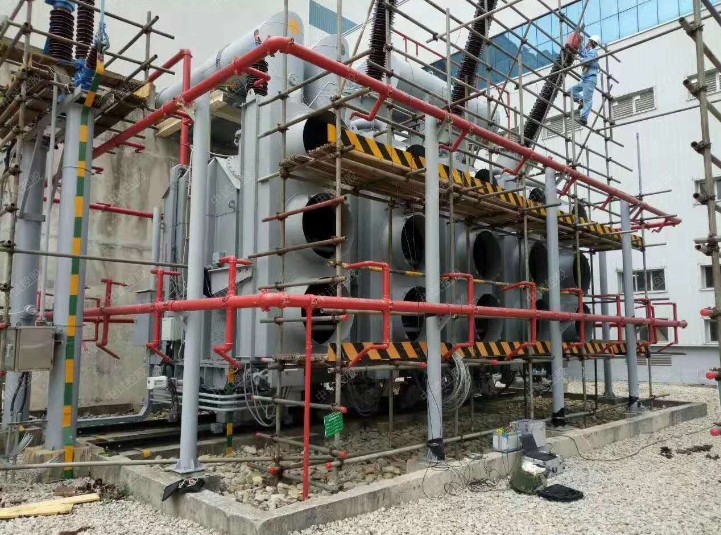

产品介绍

主要技术规格

工作电源：单相 AC 220V±10%，50Hz（47～63 Hz）

工作温度：-30℃～50℃（测试主机）

工作湿度：≤90%RH，无凝露

扫频范围：100Hz～2MHz（可定制10MHz）

频率精度：0.005％

扫频方式：线性或对数

扫频间隔：小于1kHz

测量频率范围：－100dB～20dB

扫频激励输出：20Vpp

检测精度：优于±0.5dB

输出阻抗： 50Ω

输入端口阻抗： 1MΩ

数据存储格式：Excel数据格式，可用纯文本方式打开

仪器组成

概述

《二级承试资质》变压器绕组变形测试仪包括测试仪主机、测试笔记本、测试电缆和其它附件组成，如下图所示。

测试仪主机

《二级承试资质》变压器绕组变形测试仪主机用来接收执行测试笔记本下发的测试命令，并把测试结果传回测试笔记本。测试主机和测试笔记本通过一条以太网线连接。

测试笔记本

测试笔记本预装了《变压器绕组变形测试软件》。测试软件用来设置测试参数、启动或终止测试过程、存储测试结果、分析比较测试结果等。

测试电缆

测试仪随机提供的测试电缆和连接器不得以任何方式改变。

测试电缆用低损耗RG-58 RF同轴电缆制作，一共3根。电缆的一端用标准BNC连接器和测试面板相连，另一端的夹子和变压器的被测绕组相连。其中，与面板激励接口和参考接口相连的两条电缆与绕组的激励端相连，连于面板响应接口的电缆和绕组的响应端相连。

电缆的屏蔽地和变压器壳体的接地排要可靠连接。
