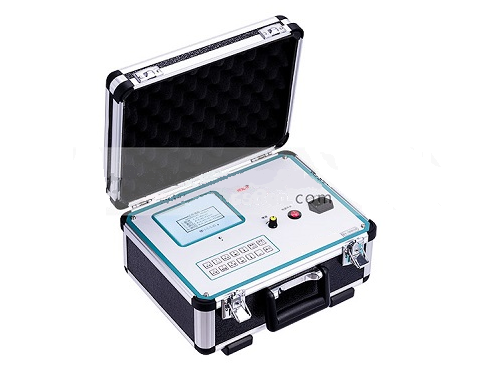

输电线路故障距离测试仪总体介绍

产品介绍

用途

 输电线路故障距离测试仪是用于架空输电线路发生接地(短路)或断路(开路)时，测量故障点到测量点(变压器)的距离。

    输电线路故障距离测试仪适用于35kV及以上各电压等级的架空输电线，当发生单相接地或断线故障时，只要在变电站内对故障线路进行测试，就可准确地测出故障距离，确定故障杆塔，便于抢修人员快速查找故障，缩短抢修时间。

该仪器必须在线路停电的基础上才能使用。它具有体积小，携带方便，自带电池交直两用，具有图形和数字显示功能，操作方便。

主要技术参数

扫频范围           （100Hz～100kHz） 分段选择

测量距离              2～100km

被测线路电压等级      35kV～500kV

显示LCD             240×128点阵 （黑白）

显示方式             图形及文字

输出电压             Vp_p≥8V

精    度             1%

内部电池使用时间     2～4小时/每次充电

充电电流及时间       100～200mA/12小时

体积                 260(宽)×350(长)×190(高)mm

重量                 5Kg

注意事项

1.当测试遇到感应电时，请注意防范。首先将仪器可靠接地，接线时请佩戴绝缘手套，按带电作业规程操作。A相数据测试完，请先取下线路上的红色测试钳，再换B相。始终保持先取线路上的红色测试钳，避免感应电对人身的伤害。

2.仪器中的蓄电池为全密封型，可以任意放置。

3.关上电源开关，将220V市电由所配充电线引入充电插口就可进行充电，充电时间为12小时。

4.为了延长电池寿命使电池达到使用效果，应每月进行充放电一次。
