发电机转子交流阻抗测试仪操作指南

产品介绍

概  述

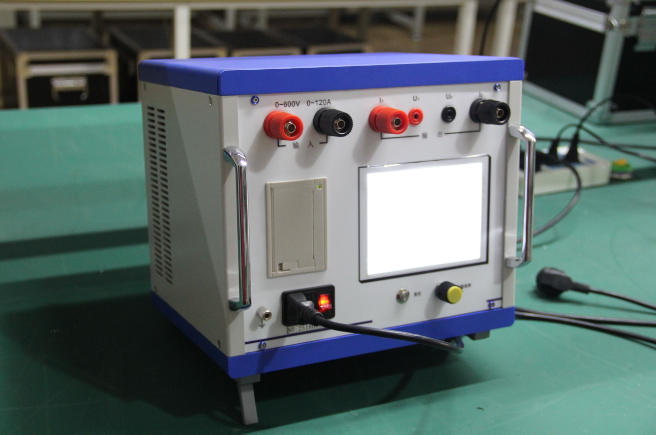

发电机转子交流阻抗测试仪是判断发电机转子绕组有无匝间短路的专用仪器，可以全自动、手动（单向或双向）测量转子绕组的电压、电流、阻抗、功率、相位角等参数。发电机转子交流阻抗测试仪具有以下功能与特点：

◆ 测量各种同步发电机、异步电动机绕组在静态下的转子交流阻抗及特性曲线。

◆ 旋转鼠标，操作更方便。

◆ 可选择快速的自动测量和任意的手动选择测量两种方式。

◆ 大屏幕中文菜单界面，实时显示测试数据和曲线。

◆ 存储数据、自带微型打印机，实时快速打印测试数据和特性曲线。

◆ 根据试验参数自动调整保护动作值，确保设备安全。

◆ 可兼做单相变压器的空载、短路试验和电压（流）互感器、消弧线圈的伏安特性试验。

性能指标

1、交流阻抗：0～999.9Ω 0.5级

2、交流电压：0～600V 0.5级

3、交流电流：0～120A 0.5级

4、有功功率：0～72KW 1.0级

5、频    率：45～75Hz 0.2级

6、工作电源：AC 220V±10％ 50Hz

7、体    积：415×225×200mm

8、重    量：5kg

注意事项

1、仪器使用前，应认真阅读产品使用说明书，掌握正确的使用方法。

2、试验时正确接线。在检查接线正确无误、联接可靠后方可通电。

3、在给被试设备升压前，必须在检查调压器确实在零位后，方可开机，以防被试设备和仪器遭受高电压、大电流的冲击。

4、正确操作，测试时调压器在测试点附近应均匀慢速升压，确保数据采集的可靠性。

5、在测试钳的两根导线中，粗导线为电流线（I1、I2），细导线为电压线（U1、U2）。

6、电压、电流均在设置值的1.1倍保护跳闸，电压、电流任意一个先到1.1倍保护值就跳闸。

7、试验中如出现保护动作，必须查明原因排除异常后方可继续试验，不可盲目操作，以免带来不必要的损失。

8、非专业维修人员严禁打开机箱修理、换件，以免发生触电或其它事故。
