SF6气体回收装置操作指南、

产品介绍

概述

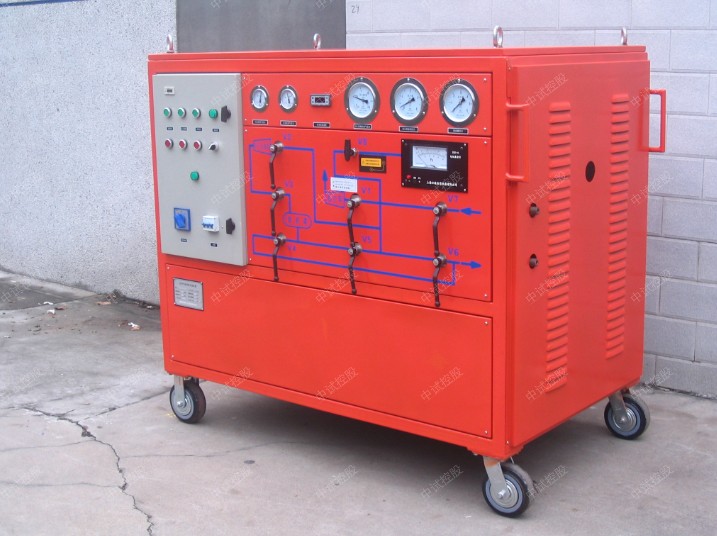

SF6气体回收装置是用于SF6气体绝缘电器设备的制造厂，使用运行科研等部门, 对各种电器设备进行抽真空，对电器设备充入SF6气体，并从使用或试验的电器中回收SF6气体,同时进行净化处理压缩贮存到贮罐。

SF6气体回收装置适用SF6电器及GIS组合电器等。

主要功能：

1、对装置本机以及电器设备抽真空和真空度的测量；

2、对电器设备中的气体进行回收；

3、对回收和回充的SF6气体进行干燥、净化处理；

4、对SF6电器进行充气；

5、对电器中SF6气体进行压缩贮存、灌瓶。

回收装置主要组成部件及其优点：

（1）设计先进，功能齐全，结构合理，操作简洁明了。

（2）压缩系统：采用SF6封闭压缩机，无泄漏。

（3）抽真空系统采用双级旋片式真空泵，在系统中设有自动防止返回油装置。

（4）净化系统采用日本CKD公司原理过滤器，过滤器采用电加热及内装高效吸附剂，净化效果更显著(无需频繁更换吸附剂)。

（5）装置电气系统三相电源自动确认、断相自动保护。

（6）装置控制系统采用新技术的SF6专用阀门

（7）贮存系统按用户要求配50KG贮液罐。并可直接灌气瓶。

（8）设备采用移动式，。

主要技术性能指标

（1）型式：移动式、制冷式

（2）工作原理

a、使用压缩机压力—冷冻液化SF6气体。

b、干燥器辅助气体回收和回充。

c、充气时经缓冲气化充入（可加热）。

（3）工作环境温度：  -10℃（-30可选）--- +40℃

（4）主要性能及技术参数

1、装置极限真空度＜10Pa

2、装置抽真空速率55m3/h  (真空泵极限真空度小于0.06Pa)

3、装置充气初压力＜133 Pa

4、装置充气终压力≤0.8M Pa

5、装置充气速率＞6m3/h

6、装置回收初压力≤0.8M Pa

7、装置回收终压力＜-0.053MPa

8、装置回收压缩机速率10m3/h

9、装置年泄漏率＜1%

10、装置贮罐设计压力4M Pa

11、贮罐容积50KG

13、贮存方式：液态

14、噪声≤75dB声压级

15、干燥过滤器再生方式：真空再生加热活化处理

16、电源：交流三相220V/380V±10%、50HZ

17、装置总功率＜13KW

19、净化：微水60PPm，油份5PPm，杂质≤1微米100%过滤
