异频介质损耗测试仪的功能核心指标

产品介绍

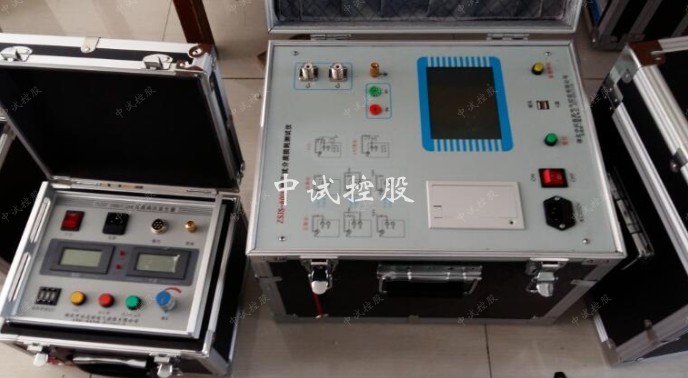

异频介质损耗测试仪的功能异频介质损耗测试仪用于现场抗干扰介损测量，或试验室精密介损测量。仪器为一体化结构，内置介损电桥、变频电源、试验变压器和标准电容器等。采用变频抗干扰和傅立叶变换数字滤波技术，全自动智能化测量，强干扰下测量数据非常稳定。异频介质损耗测试仪测量结果由大屏幕液晶显示，自带微型打印机可打印输出。

异频介质损耗测试仪的功能：具有绝缘电阻测量功能。测量绝缘电阻的接线方式与介损测量完全相同，一次接线即能测介损又能测绝缘电阻。使用该附加功能，可以减少设备携带量和试验工作量。

主要技术指标

1.1.1介损和电容量测量

准确度： Cx: ±（读数×1%+1pF）

tgδ: ±（读数×1%+0.00040）

抗干扰指标： 变频抗干扰，在200%干扰下仍能达到上述准确度

电容量范围： 内施高压： 3pF~60000pF/10kV 60pF~1.2μF/0.5kV

外施高压： 3pF~1.5μF/10kV 60pF~30μF/0.5kV

分辨率： zui高0.001pF，4位有效数字

tgδ范围： 不限，分辨率0.001%，电容、电感、电阻三种试品自动识别。

试验电流范围：10μA~5A

内施高压： 设定电压范围： 0.5~10kV

zui大输出电流： 200mA

升降压方式： 连续平滑调节

电压精度： ±(1.5%×读数+10V)

电压分辨率： 1V

试验频率： 45~65Hz整数频率

49/51Hz、45/55Hz自动双变频

频率精度：±0.01Hz

外施高压： 正接线时zui大试验电流5A / 40~70Hz

反接线时zui大试验电流10kV / 5A / 40~70Hz

CVT自激法低压输出：输出电压3~50V，输出电流3~30A

测量时间： 约30s，与测量方式有关

1.1.2其它指标

输入电源： 180V~270VAC，50Hz/60Hz±1%，市电或发电机供电

计算机接口： 标准RS232接口

打印机： 自带微型热敏打印机

环境温度： -10℃~50℃

相对湿度： <90%，不结露

选型主要技术指标简表
