三回路直流电阻测试仪核心重点

产品介绍

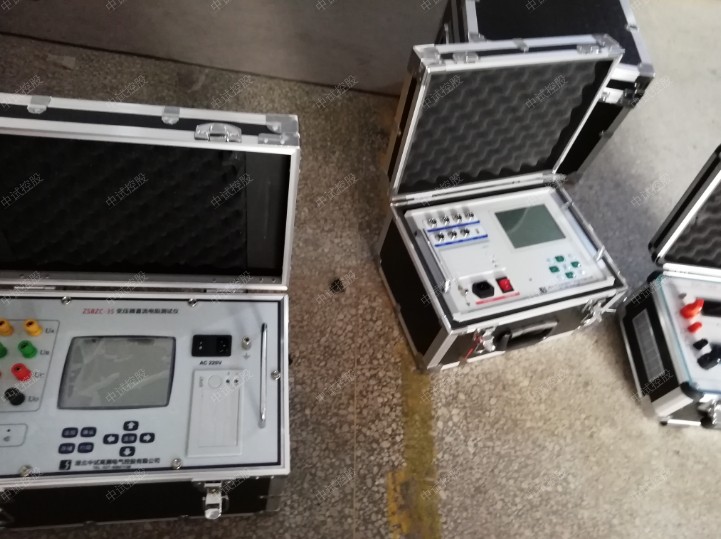

三回路直流电阻测试仪三回路变压器直流电阻测试仪是集助磁法测试、三相测试和消磁功能于一体的新一代快速测试仪，是测量大型电力变压器直流电阻的理想设备，?一次将高、低压电流电位测试线全部接到变压器上，测试过程中不用再倒测试线。

三回路直流电阻测试仪产品特点

l 三相五柱低压内部角接的变压器低压测试时，仪器内部采用自动助磁的方法，比直接用大电流测试速度快;

l 显示、打印变压器的高中低压绕组的全部测试数据，并自动计算出三相不平衡度，还可以打印折算到额定温度下的阻值;

l 三相测试时先测试A0的数据，再三相同时测试，解决了三相同时测试中性点引出线电阻不能测试的问题，测试数据更接近单相测试值;

l 具有完善的反电势保护功能;

l 三回路变压器直流电阻测试仪仪器内部可以**存储测试数据200条(可扩展)，还可以使用优盘存储数据方便用户导入电脑处理;

三回路变压器直流电阻测试仪仪器具有适用温度宽，精度高，防震，抗干扰，携带方便等特点。

主要技术指标

1、技术指标

1)测试电流：

三相测试： 10A+10A，5A+5A，1A+1A

分相测试： 20A，10A ，5A ，1A，0.2A

2)测试范围： 20A： 500uΩ ~ 1Ω 10A： 1mΩ ~ 2Ω

5A ： 10mΩ ~ 4Ω 1A： 100mΩ ~ 20Ω

0.2A： 1Ω ~ 100Ω

10A+10A ： 500uΩ ~ 0.6Ω 5A+5A ： 10mΩ ~ 1.5Ω

1A+1A ： 100mΩ ~7 Ω

3)zui高分辨率：0.1uΩ

4)准确度： ±(读数×0.2%+2字)

5)外型尺寸：430mm×320mm×230mm

6)重量： 12kg
