电容电感测试仪核心指标

一、概述：

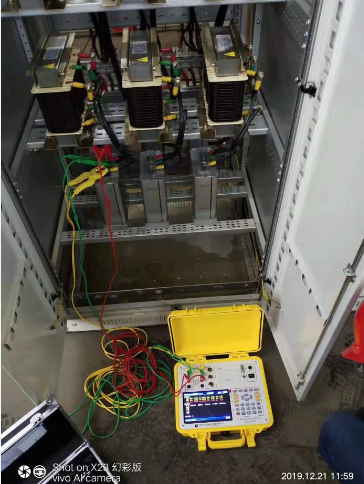

电容电感测试仪主要是对无功补偿装置的高压并联电容组，以及电抗器的测量，其测量依据，符合SJ-255-10300电容测量仪国家标准。针对变电站现场高压并联电容器组测量时存在的问题而专门研制，它主要解决了以下问题：
△ 现场测量电容器不需拆除连接线，减化试验过程、有效提高工作效率、避免损害电力设备；
△ 完整参数测量，极易判别电容器的品质变化，及器件间连接导体故障；
△ 大容量数据存储，微型打印机和USB通信，不需现场抄写数据，多方式保存测量数据。

二、测量仪器特点：
△ 本仪器采用了先进的测量原理与四端测量技术，可以精确测量、测试重复性能好；
△ 大屏幕高清真彩液晶显示屏（800X640点阵），汉字菜单提示操作；
△ 液晶屏幕自带触屏按键，使操作直观、简单；
△ 电流自动分段补偿，使全量程电流线性化，提高了仪器测量精度；
△ 环境温度监测，便于电容器在不同温度下对容值的影响；
△ 新一代USB通信功能简化与PC机连接，方便于测量数据传输和管理；
△ 自带微型打印机，不需抄写数据，即可现场打印测试结果。

三、检测参数项目：
电容器

1. 电容值C 2.电压值U 3.电流值I 4.频率值F 5.有功功率量P
7. 电抗值XC 8.电阻值R 9.相位角φ 6.无功功率值Q

电感器
1. 电感值L 2.电压值U 3.电流值I 4.频率值F 5.有功功率量P
7. 电抗值XL 8.电阻值R 9.相位角φ 6.无功功率值Q
