电缆故障测试仪操作指南

概述：

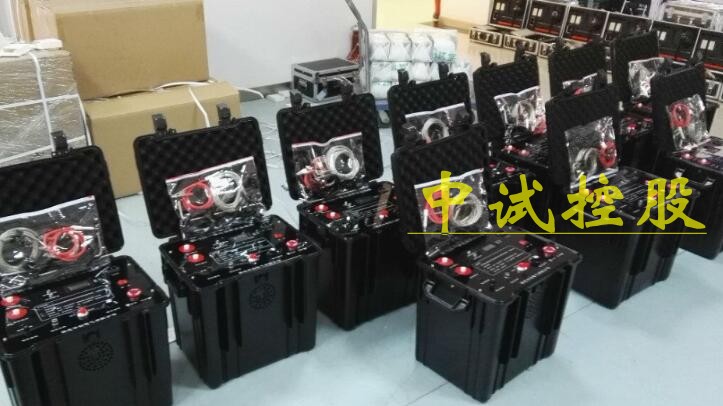

电缆故障测试仪是我们公司根据用户要求，从现场使用考虑，精心设计和制造的全新一代便携式电缆故障测试仪器,缩小了体积、增加了直流电源，可用于检测各种电缆的低阻、高阻、短路、开路、泄漏性故障以及闪络性故障，可准确的检测地下电缆的故障点位置、电缆长度和电缆的埋设路径。它秉承我们一贯高科技、高精度、高质量的宗旨，将电缆测试水平提高到一个新境界。它具有测试准确、智能化程度高、适应面广、性能稳定以及轻巧便携等特点。

电缆故障测试仪特别适用于测试各种型号、不同等级电压的电力电缆及通信电缆,用于从电缆一端粗测故障点的地下实际距离，同时用于测量电缆长度以及测定电波在电缆中的传播速度。

功能特点：

1、 整套设备锂电池供电、主机轻巧、便于携带、方便测试。

2、 采用了新型大屏幕液晶显示屏，高亮度、抗干扰性强。

3、 自带直流电源，方便现场对测、野外测试和矿井电缆测试。

4、 USB通信接口：现仅供专业生产技术人员调试和升级主机程序时使用。

5、 新研制的电流取样器是一种全新的取样方法，具有接线简单，波形直观容易分析，与高压完全隔离，对主机、操作人员绝对安全的特点。

6、 关键的是精确定点仪部分，借鉴德国技术，采用先进的声磁数显同步接收技术，完全隔离外界噪声干扰，可快速确定出电缆路径及故障点的准确位置。是国内同类定点技术的又一次创新，为快速准确查找电缆故障，减少停电损失提供了有力的保障。

产品别称：电缆故障测试仪、电缆故障检测仪、定点仪、路径仪、电缆故障寻径仪、电缆故障寻踪仪、便携式电缆故障定位系统、电缆故障定点仪、电缆路径仪。

技术参数：

项目 技术参数

使用范围 使用于测量各种不同截面、不同介质的各种电力电缆、高频同轴电缆，市话电缆及两根以上均匀铺设的地埋电线等电缆高低阻、短路、开路、断线以及高阻泄漏和高阻闪路性故障。

测试距离： 最长不小于35Km

最短测试距离：（盲区） 1～3m

测量误差： 粗测误差 ±1%

定点误差： ±0.2m

工作方式： 低压脉冲、支流高压闪测及冲击高压闪测

采样速率： 25MHz

脉冲宽度与幅度： 0.2us 100～120V

                              　　2us 150～160V

存储容量： 8Kbyte并可分成两个存储区，存储和显示两次采样波形进行比较测量

显示分辨率： V/50米、V为传播速度m/us

显示方式： 320×240 LCD液晶带背光显示

电源与功耗： AC 200V± 10%或机内直流供电，功耗不大10W；

                     　　 DC 6V（7AH）功耗不大于6W。

体积： 300×400×180mm（长×宽×高）
